Нижний стрела вспомогательный трубопроводы (4.1m нижний стрела) — HITACHI ZX470LCH-5B

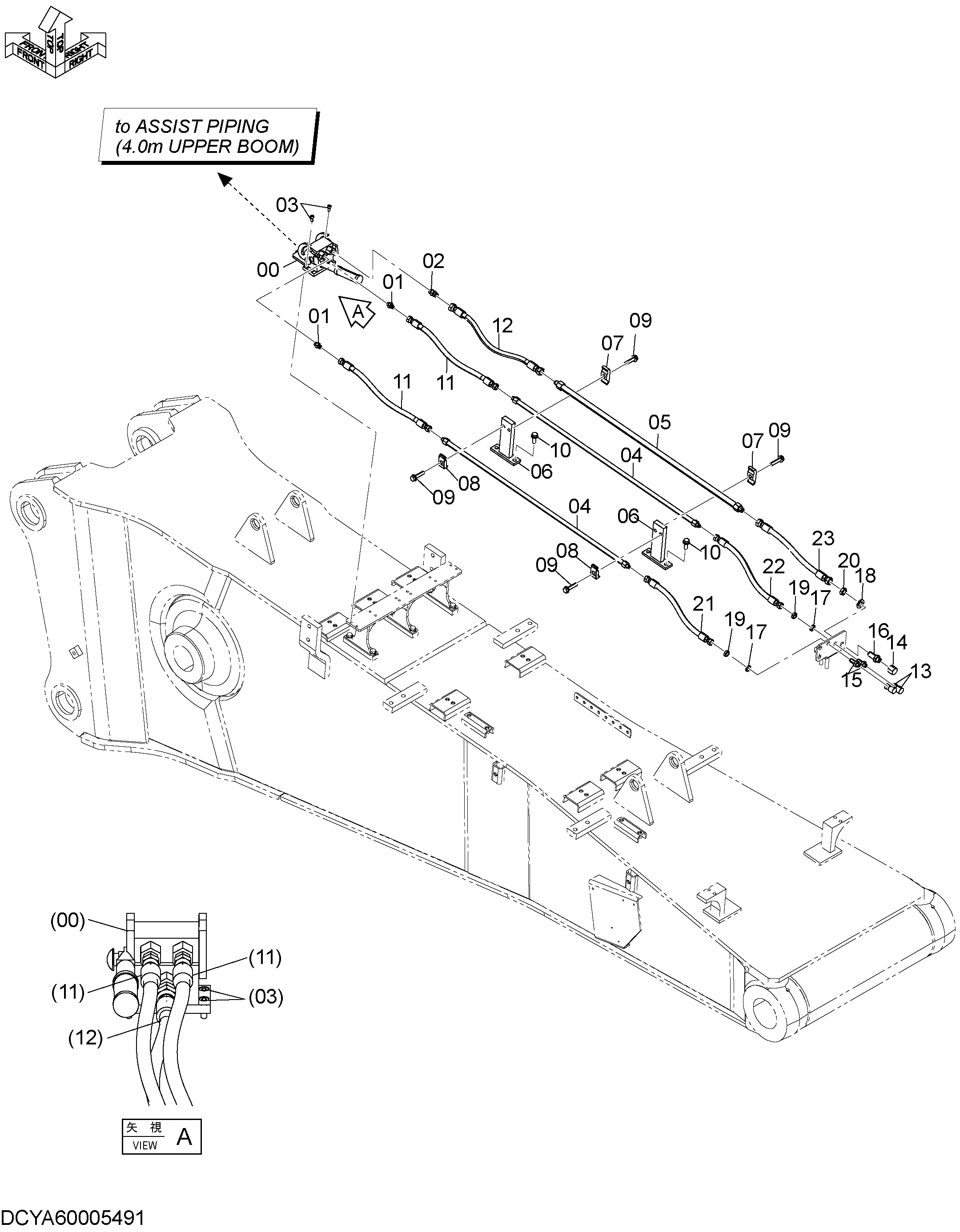

Заводская схема «Нижний стрела вспомогательный трубопроводы (4.1m нижний стрела)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00007811 | Муфта | 1 |
| 01 | 4278867 | Адаптер | 2 |
| 01A | R26448R | Уплотнительное кольцо | 1 |
| 02 | 4236730 | Адаптер | 1 |
| 02A | U10778U | Уплотнительное кольцо | 1 |
| 03 | J780820 | Болт с внутренним шестигранником | 4 |
| 04 | YA40008893 | Трубка | 2 |
| 05 | YA40008894 | Трубка | 1 |
| 06 | YA40004944 | Кронштейн | 2 |
| 07 | 4202559 | Хомут трубки | 2 |
| 08 | 4190124 | Хомут трубки | 2 |
| 09 | J271255 | Болт с шайбой | 4 |
| 09A | J901255 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | J271235 | Болт с шайбой | 4 |
| 10A | J901235 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | YA60005461 | В сборе шланг | 2 |
| 11A | 4632070 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 2 |
| 12 | YA60005460 | В сборе шланг | 1 |
| 12A | 4270456 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 2 |
| 15 | 4202532 | Адаптер | 2 |
| 16 | 4315207 | Адаптер | 1 |
| 17 | A590116 | Плоская шайба | 2 |
| 18 | A590120 | Плоская шайба | 1 |
| 19 | 4202531 | Гайка | 2 |
| 20 | 4316589 | Гайка | 1 |
| 21 | YA00013557 | Шланг | 1 |
| 22 | YA00013558 | Шланг | 1 |
| 23 | 4217382 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
