Основные гидролинии (навесное оборудование) — HITACHI ZX470LCH-5B

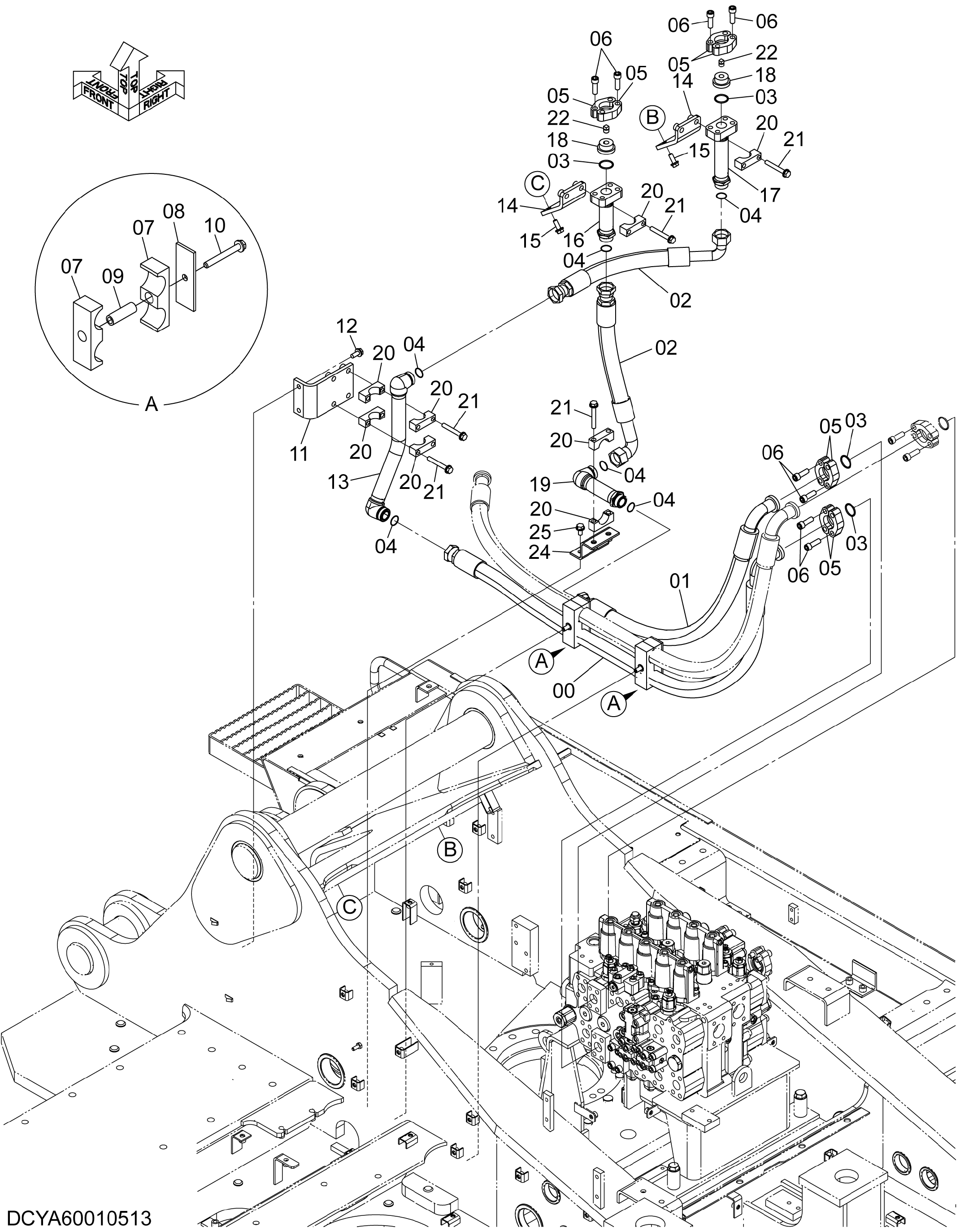

Заводская схема «Основные гидролинии (навесное оборудование)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4646907 | Шланг | 1 |
| 01 | 4722470 | Шланг | 1 |
| 02 | 4681096 | Шланг | 2 |
| 03 | 4508805 | Уплотнительное кольцо | 4 |
| 04 | 4187329 | Уплотнительное кольцо | 6 |
| 05 | 4089703 | Разъёмный фланец | 8 |
| 06 | M341445 | Болт с внутренним шестигранником | 16 |
| 07 | 4215878 | Хомут шланга | 4 |
| 08 | 4215880 | Пластина | 2 |
| 09 | 4215879 | Проставка | 2 |
| 10 | J271200 | Болт с шайбой | 2 |
| 10A | J901200 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | YA40009316 | Кронштейн | 1 |
| 12 | J271230 | Болт с шайбой | 2 |
| 12A | J901230 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | YA40009307 | Трубка | 1 |
| 14 | 9773271 | Кронштейн | 2 |
| 15 | J271235 | Болт с шайбой | 4 |
| 15A | J901235 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 9773270 | Трубка | 1 |
| 17 | 9767209 | Трубка | 1 |
| 18 | 4199396 | Крышка | 2 |
| 19 | 9773269 | Трубка | 1 |
| 20 | 4334364 | Хомут трубки | 8 |
| 21 | J271290 | Болт с шайбой | 10 |
| 21A | J901290 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 22 | 94-2023 | Пробка | 2 |
| 24 | YA40011066 | Кронштейн | 1 |
| 25 | J271225 | Болт с шайбой | 2 |
| 25A | J901225 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
