Гидромолот, гидроножницы трубопроводы (MB)(1) — HITACHI ZX470LCH-5B

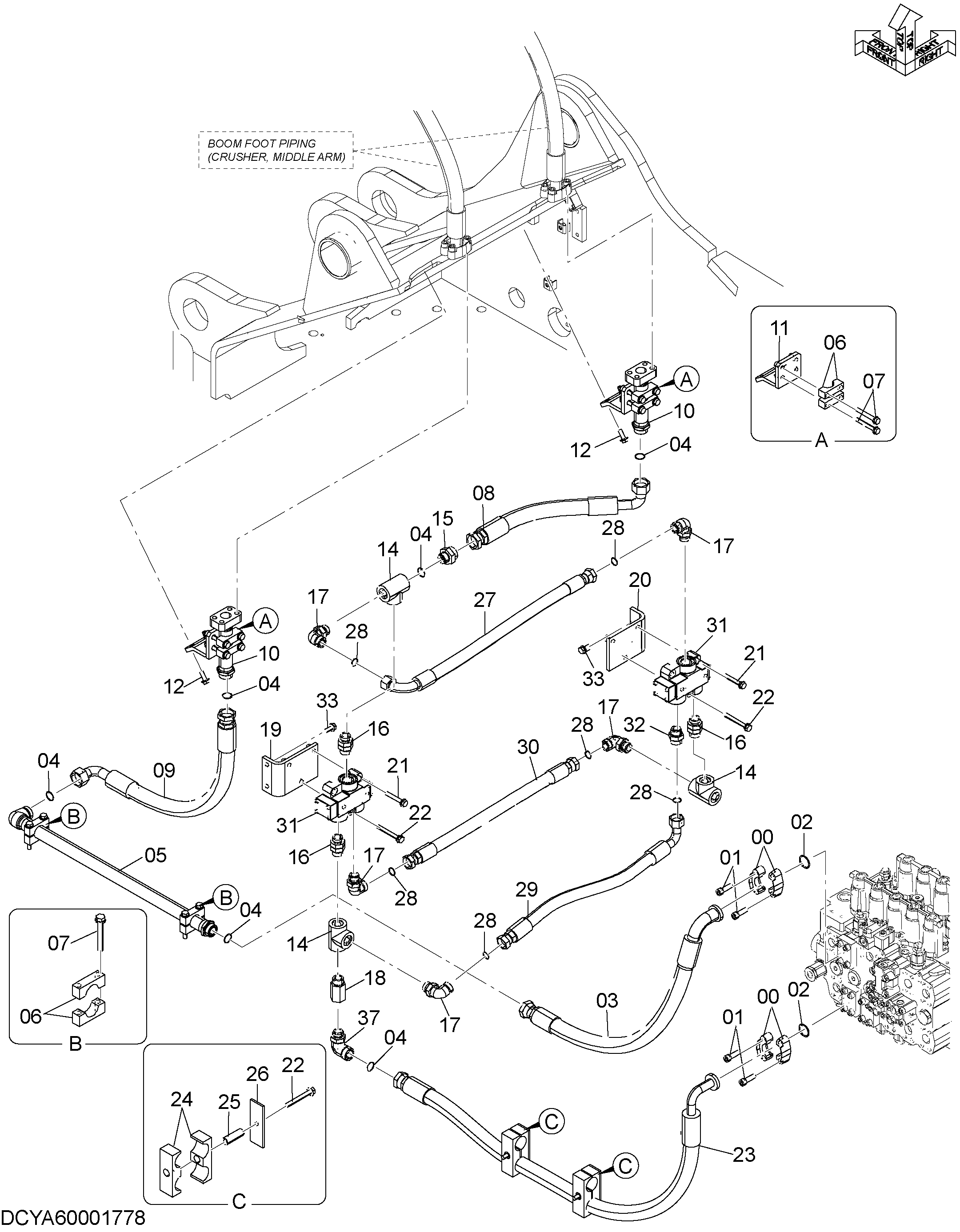

Заводская схема «Гидромолот, гидроножницы трубопроводы (MB)(1)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4089703 | Разъёмный фланец | 4 |
| 01 | M341445 | Болт с внутренним шестигранником | 8 |
| 02 | 4508805 | Уплотнительное кольцо | 2 |
| 03 | 4722470 | Шланг | 1 |
| 04 | 4187329 | Уплотнительное кольцо | 6 |
| 05 | YA40002471 | Трубка | 1 |
| 06 | 4334364 | Хомут трубки | 8 |
| 07 | J271290 | Болт с шайбой | 12 |
| 07A | J901290 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 4681096 | Шланг | 1 |
| 09 | 4709179 | Шланг | 1 |
| 10 | 9767209 | Трубка | 2 |
| 11 | YA40001692 | Кронштейн | 2 |
| 12 | J271235 | Болт с шайбой | 4 |
| 12A | J901235 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 4371317 | Тройник | 3 |
| 15 | A853180 | Адаптер | 1 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4436616 | Адаптер | 3 |
| 16A | 4506429 | Уплотнительное кольцо | 2 |
| 17 | A853388 | Угловой штуцер | 5 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 4436651 | Адаптер | 1 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | 8107757 | Кронштейн | 1 |
| 20 | 8107758 | Кронштейн | 1 |
| 21 | J271280 | Болт с шайбой | 4 |
| 21A | J901280 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 22 | J271200 | Болт с шайбой | 4 |
| 22A | J901200 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | 4647120 | Шланг | 1 |
| 24 | 4215878 | Хомут шланга | 4 |
| 25 | 4215879 | Проставка | 2 |
| 26 | 4215880 | Пластина | 2 |
| 27 | 4675987 | Шланг | 1 |
| 28 | 4187328 | Уплотнительное кольцо | 6 |
| 29 | YA00010967 | Шланг | 1 |
| 30 | 4223509 | Шланг | 1 |
| 31 | 4626057 | Клапан селектор | 2 |
| 32 | A853188 | Адаптер | 1 |
| 32A | 4506429 | Уплотнительное кольцо | 1 |
| 33 | J271230 | Болт с шайбой | 4 |
| 33A | J901230 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 37 | 4208474 | Угловой штуцер | 1 |
| 37A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
