Нижний гидроцилиндр стрелы — HITACHI ZX470LCH-5B

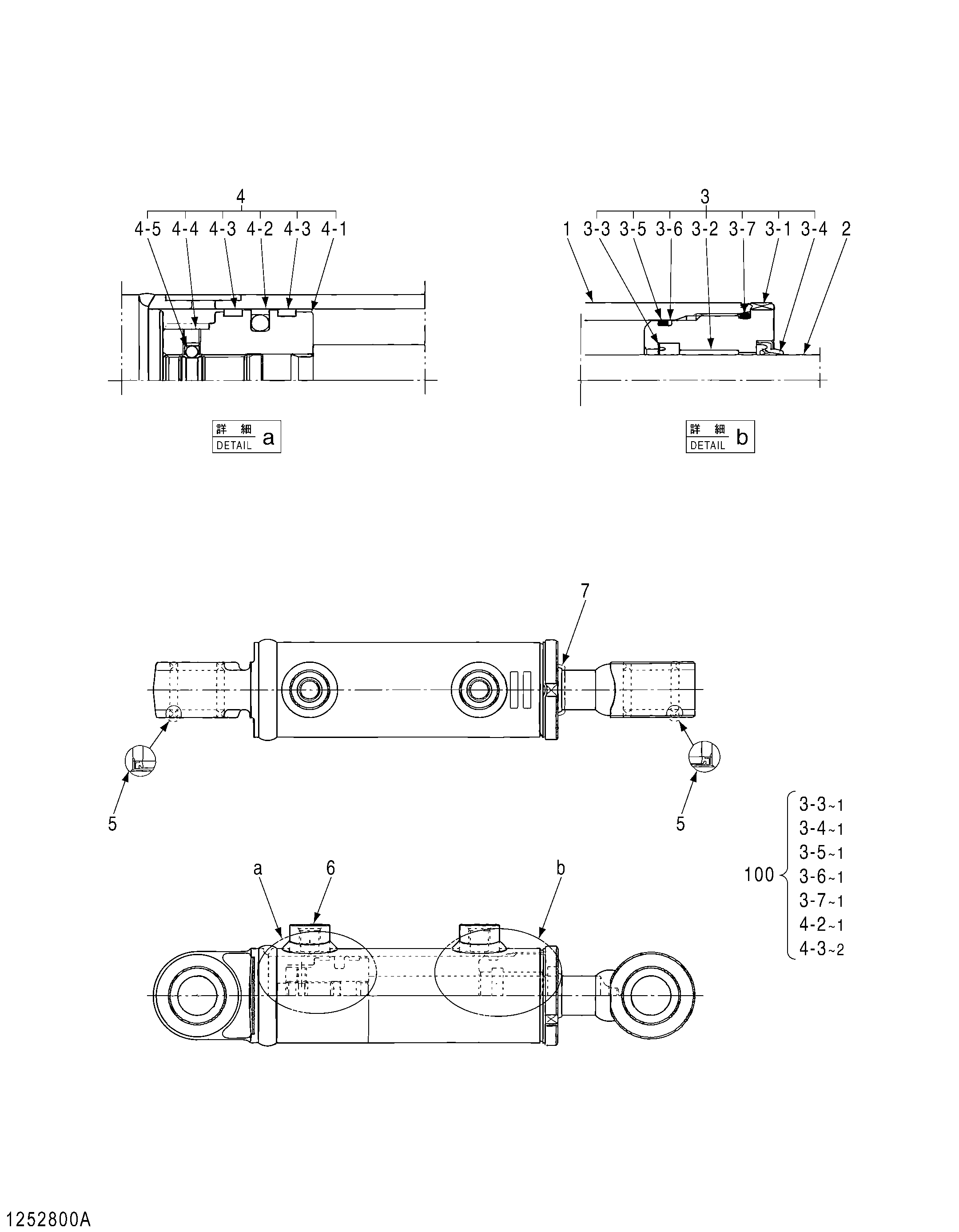

Заводская схема «Нижний гидроцилиндр стрелы» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4670986 | Гидроцилиндр | 1 | |
| 1 | 1252801 | Труба гидроцилиндра в сборе | 1 |
| 1A | 4359442 | Втулка | 1 |
| 2 | 1252802 | Шток поршня в сборе | 1 |
| 2A | 4359442 | Втулка | 1 |
| 3 | 1252803 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0430001 | Головка гидроцилиндра | 1 |
| 3-2 | 1252804 | Втулка | 1 |
| 3-3 | 0429904 | U-образная манжета | 1 |
| 3-4 | 0943907 | Грязесъёмное кольцо | 1 |
| 3-5 | 0429907 | Уплотнительное кольцо | 1 |
| 3-6 | 0429908 | Опорное кольцо | 1 |
| 3-7 | 0429910 | Уплотнительное кольцо | 1 |
| 4 | 0954403 | Поршень в сборе | 1 |
| 4-1 | 0954404 | Поршень | 1 |
| 4-2 | 0429916 | Уплотнительное кольцо | 1 |
| 4-3 | 0954405 | Направляющее кольцо | 2 |
| 4-4 | 0429918 | Установочный винт | 1 |
| 4-5 | 0429917 | Стальной шарик | 1 |
| 5 | 4473083 | Пылезащитное уплотнение | 4 |
| 6 | 0909506 | Пробка | 2 |
| 7 | 0841013 | Колпачок | 1 |
| 100 | 4715339 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
