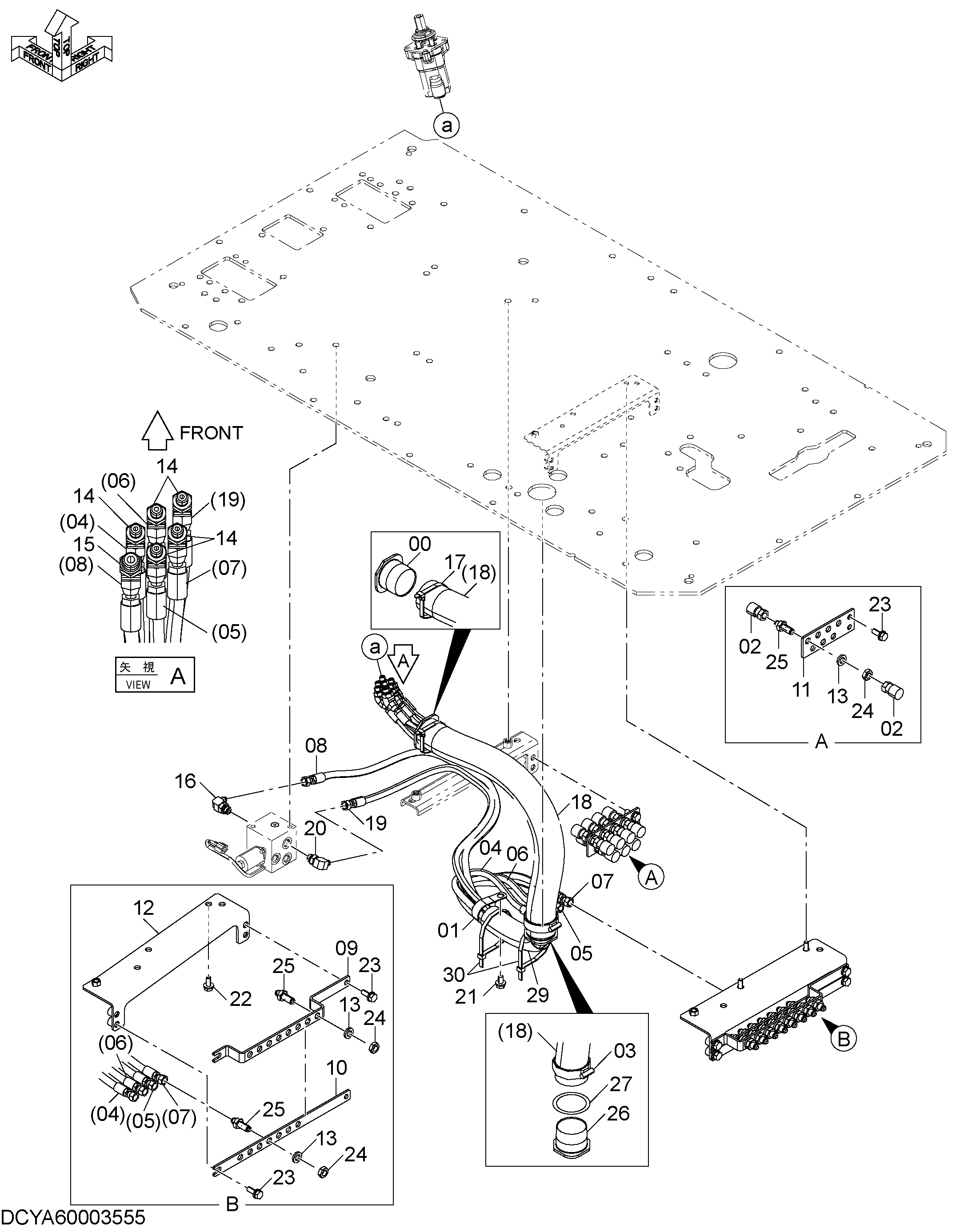

Пилотные гидролинии (8) (наклон)(пол) — HITACHI ZX470LCH-5B
Заводская схема «Пилотные гидролинии (8) (наклон)(пол)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3079728 | Втулка | 1 |
| 01 | 4193848 | Зажим | 1 |
| 02 | 4223518 | Пробка унион | 14 |
| 03 | 4351774 | Хомут шланга | 1 |
| 04 | 4442266 | Шланг | 1 |
| 05 | 4465555 | Шланг | 1 |
| 06 | 4623364 | Шланг | 1 |
| 07 | 4659148 | Шланг | 1 |
| 08 | 4697506 | Шланг | 1 |
| 09 | 4714642 | Кронштейн | 1 |
| 10 | 4714643 | Кронштейн | 1 |
| 11 | 4714644 | Кронштейн | 1 |
| 12 | 8121973 | Кронштейн | 1 |
| 13 | A590914 | Пружинная шайба | 22 |
| 14 | A852223 | Угловой штуцер | 5 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852233 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852333 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4121859 | Ленточный зажим | 2 |
| 18 | 4629782 | Шланг | 1 |
| 19 | 4455185 | Шланг | 1 |
| 20 | A852333 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | J271020 | Болт с шайбой | 1 |
| 21A | J901020 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J271025 | Болт с шайбой | 2 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | J271030 | Болт с шайбой | 6 |
| 23A | J901030 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4202531 | Гайка | 22 |
| 25 | 4202532 | Адаптер | 22 |
| 26 | YA00000261 | Втулка | 1 |
| 27 | YA00000262 | Проставка | 1 |
| 29 | 4168954 | Резиновая прокладка | 1 |
| 30 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
