Пилотные гидролинии (наклон) (2) — HITACHI ZX470LCH-5B

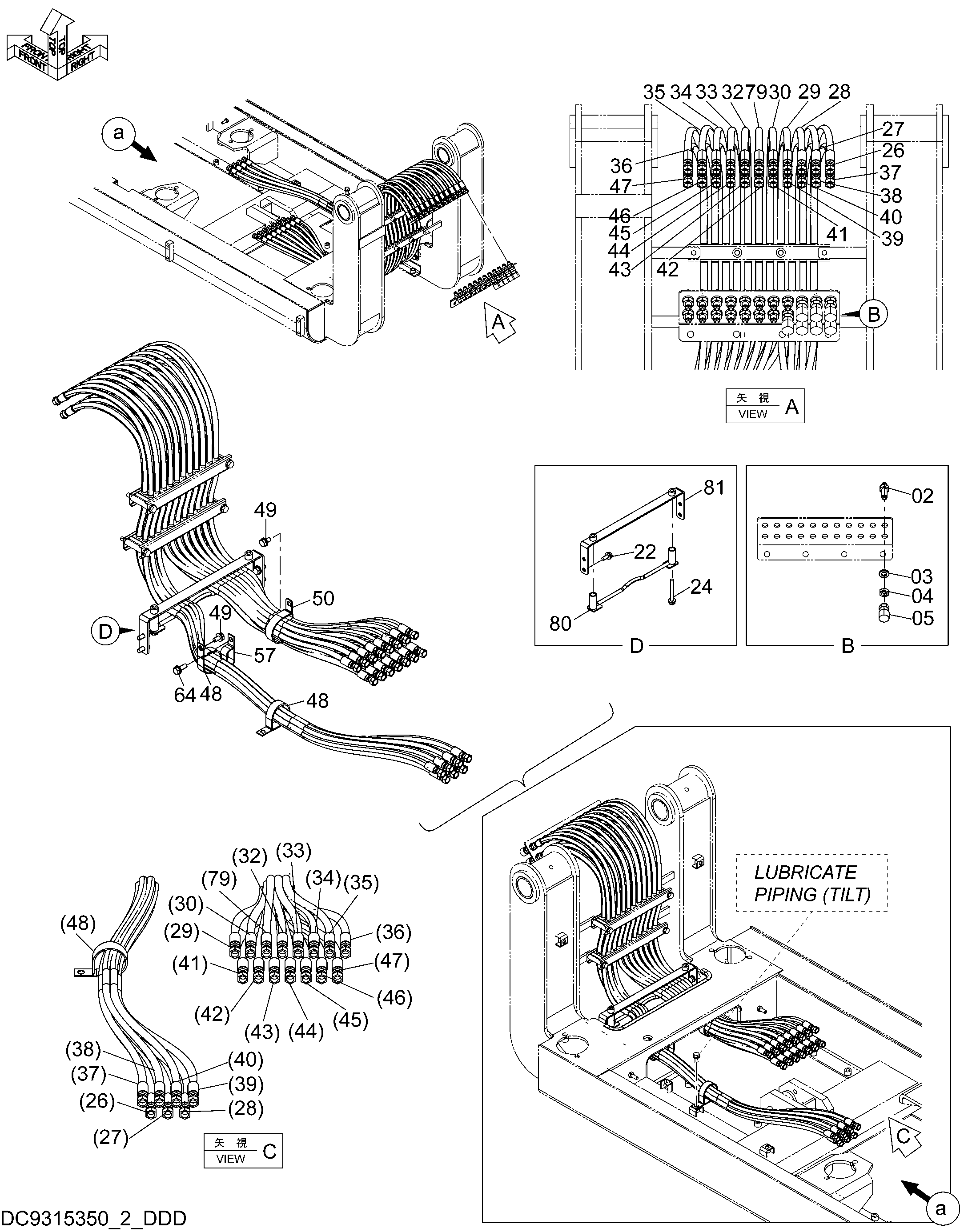

Заводская схема «Пилотные гидролинии (наклон) (2)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4202532 | Адаптер | 22 |
| 03 | A590914 | Пружинная шайба | 22 |
| 04 | 4202531 | Гайка | 22 |
| 05 | 4223518 | Пробка унион | 7 |
| 22 | J271025 | Болт с шайбой | 4 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | J271080 | Болт с шайбой | 2 |
| 24A | J901080 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 4603766 | Шланг | 1 |
| 27 | 4719334 | Шланг | 1 |
| 28 | 4719335 | Шланг | 1 |
| 29 | 4465552 | Шланг | 1 |
| 30 | 4719333 | Шланг | 1 |
| 32 | 4719332 | Шланг | 1 |
| 33 | 4719331 | Шланг | 1 |
| 34 | 4719330 | Шланг | 1 |
| 35 | 4608037 | Шланг | 1 |
| 36 | 4719329 | Шланг | 1 |
| 37 | 4719337 | Шланг | 1 |
| 38 | 4719336 | Шланг | 1 |
| 39 | 4698920 | Шланг | 1 |
| 40 | 4698921 | Шланг | 1 |
| 41 | 4304406 | Шланг | 1 |
| 42 | 4304405 | Шланг | 1 |
| 43 | 4364512 | Шланг | 1 |
| 44 | 4304415 | Шланг | 1 |
| 45 | 4447636 | Шланг | 1 |
| 46 | 4304413 | Шланг | 1 |
| 47 | 4659149 | Шланг | 1 |
| 48 | 4193816 | Зажим | 2 |
| 49 | J271020 | Болт с шайбой | 2 |
| 49A | J901020 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 50 | 4204136 | Зажим | 1 |
| 57 | 4192034 | Зажим | 1 |
| 64 | J271030 | Болт с шайбой | 1 |
| 64A | J901030 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 79 | 4694135 | Шланг | 1 |
| 80 | 9773215 | Кронштейн | 1 |
| 81 | 9773216 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
