Лоудспеакер — HITACHI ZX470LCH-5B

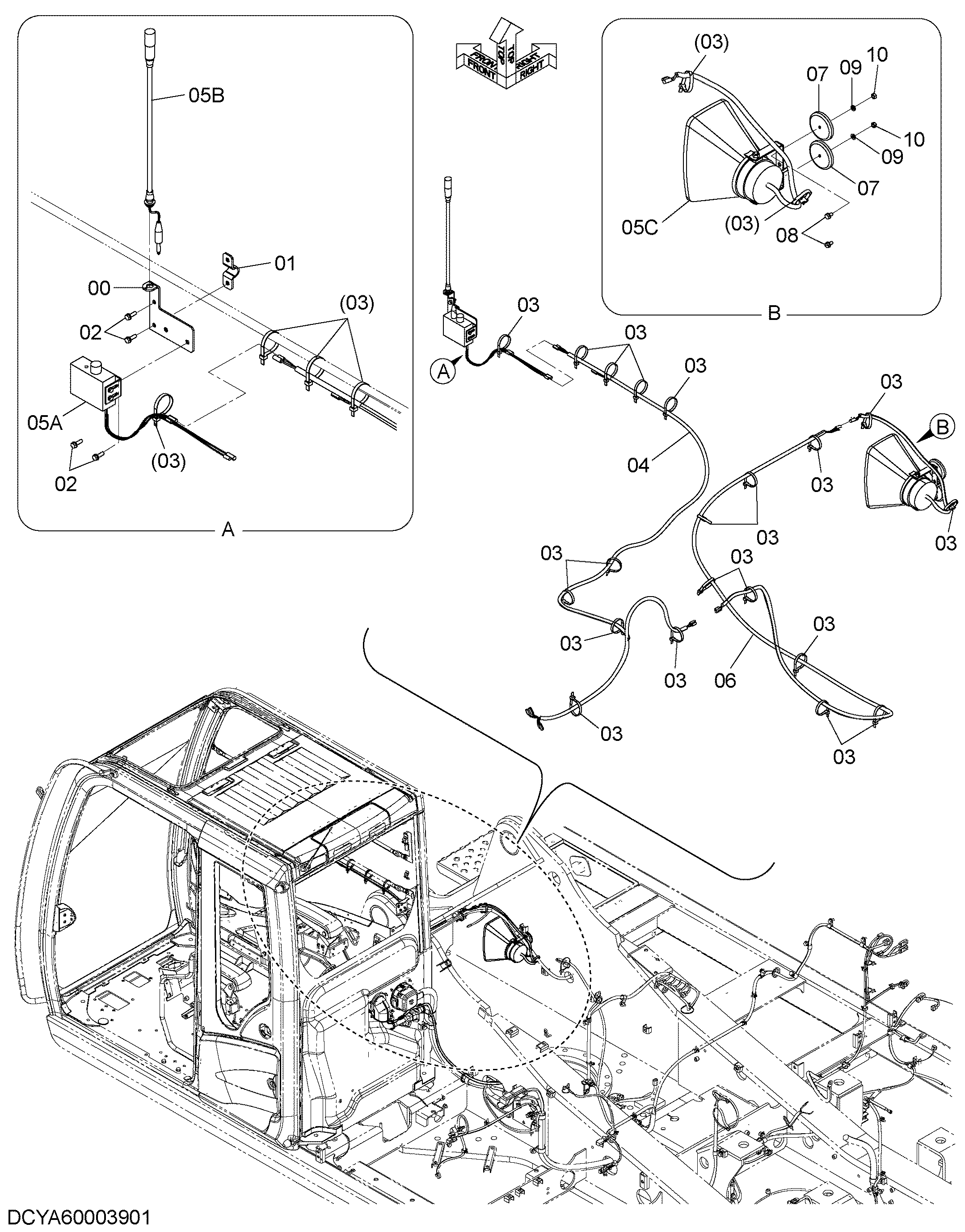

Заводская схема «Лоудспеакер» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9761674 | Кронштейн | 1 |
| 01 | 9767857 | Хомут трубки | 1 |
| 02 | J260620 | Болт с шайбой | 4 |
| 02A | J900620 | Болт | 1 |
| 02B | A590106 | Плоская шайба | 1 |
| 03 | 4055312 | Ленточный зажим | 20 |
| 04 | 4717713 | Жгут проводов | 1 |
| 05 | 4709830 | Динамик | 1 |
| 05A | 4709831 | Амплифиер | 1 |
| 05B | 4379453 | Микропхоне | 1 |
| 05C | 4379457 | Динамик | 1 |
| 06 | 4717714 | Жгут проводов | 1 |
| 07 | 4303097 | Магнит | 2 |
| 08 | J260612 | Болт с шайбой | 2 |
| 08A | J900612 | Болт | 1 |
| 08B | A590106 | Плоская шайба | 1 |
| 09 | A590906 | Пружинная шайба | 2 |
| 10 | J950006 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
