Шланг защита от разрыва клапан трубопроводы (стрела)(3) — HITACHI ZX470LCH-5B

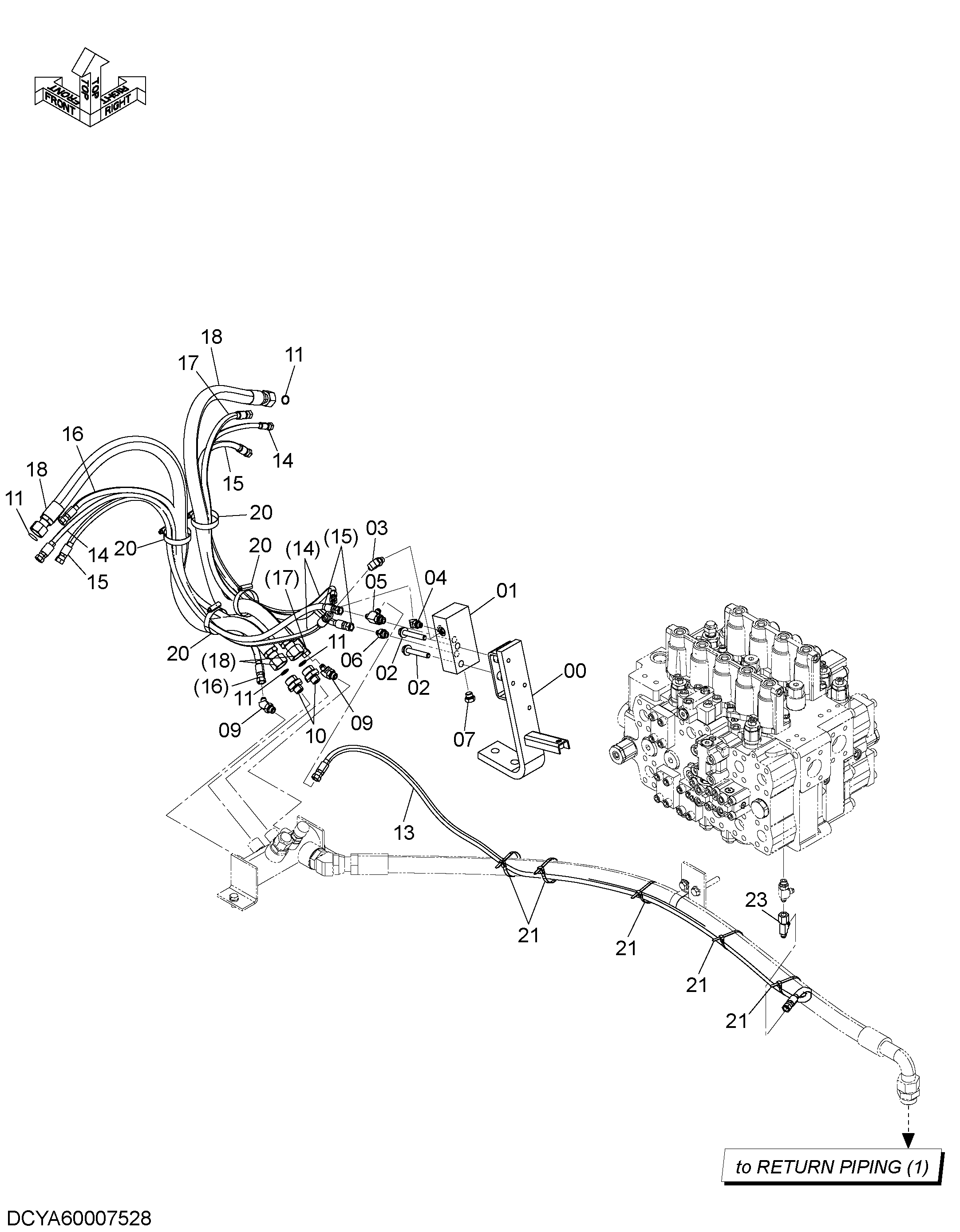

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)(3)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40009175 | Кронштейн | 1 |
| 01 | 3117357 | Коллектор | 1 |
| 02 | J271280 | Болт с шайбой | 2 |
| 02A | J901280 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | A852322 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852122 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852433 | Тройник | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852133 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A885003 | Пробка | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852233 | Угловой штуцер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A853146 | Адаптер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4506418 | Уплотнительное кольцо | 4 |
| 13 | 4675136 | Шланг | 1 |
| 14 | 4706852 | Шланг | 2 |
| 15 | 4706853 | Шланг | 2 |
| 16 | 4322514 | Шланг | 1 |
| 17 | 4706851 | Шланг | 1 |
| 18 | YA00010163 | Шланг | 2 |
| 20 | 4351923 | Хомут шланга | 4 |
| 21 | 4121859 | Ленточный зажим | 5 |
| 23 | 4246672 | Соединительный штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
