Нижний стрела трубопроводы системы смазки (4.1m нижний стрела) — HITACHI ZX470LCH-5B

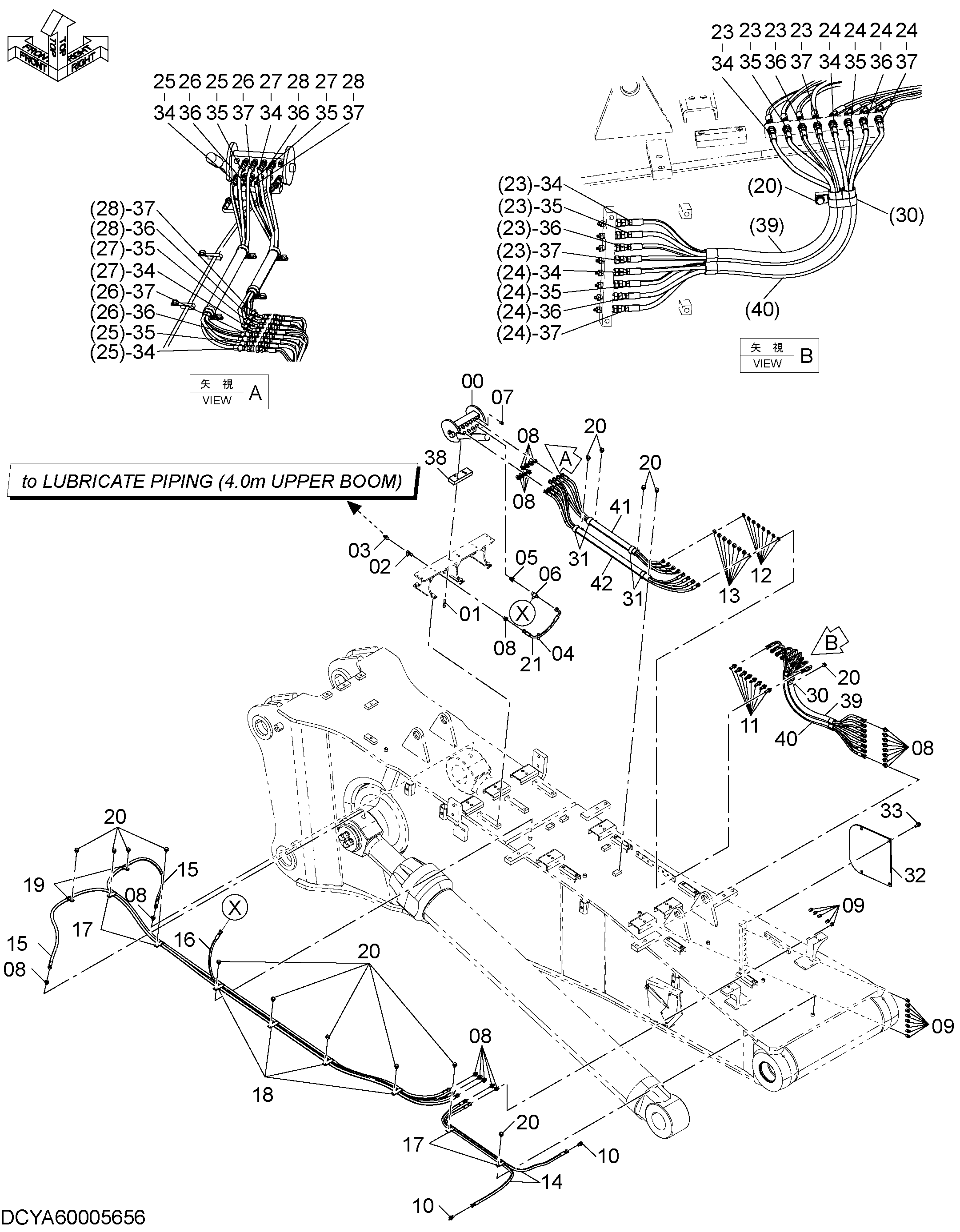

Заводская схема «Нижний стрела трубопроводы системы смазки (4.1m нижний стрела)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00007815 | Муфта | 1 |
| 01 | J780845 | Болт с внутренним шестигранником | 4 |
| 02 | 4478378 | Шаровой клапан | 1 |
| 03 | 4613332 | Самоуплотняющееся соединение | 1 |
| 03A | YA00013692 | Пылезащитный колпачок | 1 |
| 04 | 4654945 | Ленточный зажим | 1 |
| 05 | 4406773 | Адаптер | 1 |
| 06 | A852422 | Тройник | 1 |
| 07 | 94-2022 | Пробка | 1 |
| 08 | 4154651 | Адаптер | 24 |
| 09 | J75482 | Пресс-маслёнка | 13 |
| 10 | 4154656 | Угловой штуцер | 2 |
| 11 | 4248117 | Адаптер | 8 |
| 12 | A590912 | Пружинная шайба | 8 |
| 13 | 4209198 | Гайка | 8 |
| 14 | 9172813 | Шланг в сборе | 2 |
| 14A | 4383986 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 2 |
| 15 | YA60005666 | В сборе шланг | 2 |
| 15A | 4678823 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 8 |
| 16 | YA60005663 | В сборе шланг | 1 |
| 16A | 4269811 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 5 |
| 17 | 4190292 | Зажим | 4 |
| 18 | 4259817 | Зажим | 4 |
| 19 | 4190275 | Зажим | 2 |
| 20 | J271016 | Болт с шайбой | 15 |
| 20A | J901016 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 4249350 | Шланг | 1 |
| 23 | 4660567 | Шланг | 4 |
| 24 | 4249354 | Шланг | 4 |
| 25 | 4249352 | Шланг | 2 |
| 26 | 4269803 | Шланг | 2 |
| 27 | YA00008187 | Шланг | 2 |
| 28 | YA00008188 | Шланг | 2 |
| 30 | 4470169 | Зажим | 1 |
| 31 | 4190264 | Зажим | 4 |
| 32 | 4487202 | Крышка | 1 |
| 33 | J271030 | Болт с шайбой | 4 |
| 33A | J901030 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | 4629639 | Ленточный зажим | 8 |
| 35 | 4629640 | Ленточный зажим | 8 |
| 36 | 4629641 | Ленточный зажим | 8 |
| 37 | 4629642 | Ленточный зажим | 8 |
| 38 | YA00019395 | Пластина | 1 |
| 39 | 4390542 | Защитный кожух | 1 |
| 40 | 4436746 | Защитный кожух | 1 |
| 41 | 4377775 | Трубка | 1 |
| 42 | YA00012054 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
