Нижний стрела стрела угол сигнализация устройство — HITACHI ZX470LCH-5B

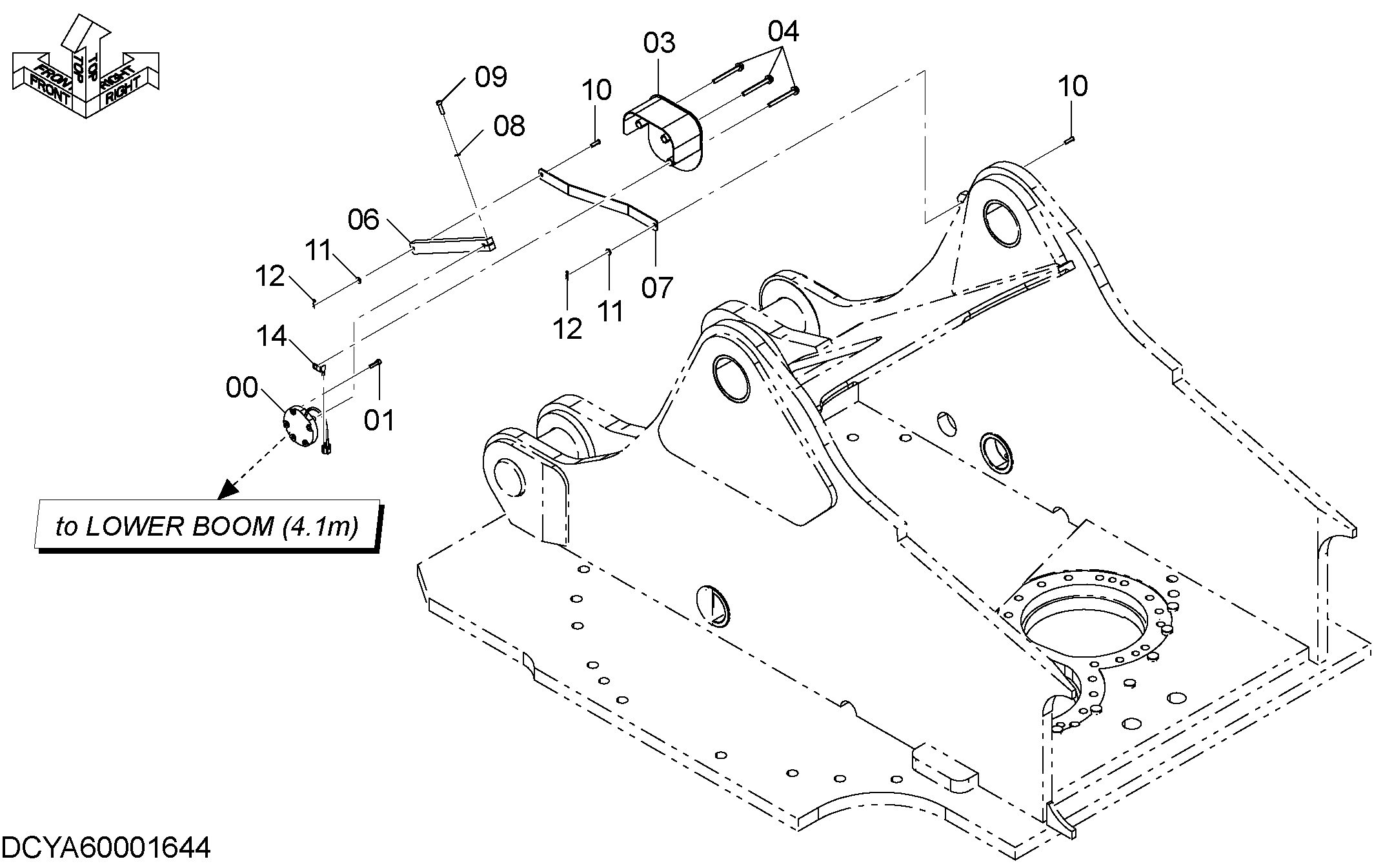

Заводская схема «Нижний стрела стрела угол сигнализация устройство» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4476333 | Датчик угла | 1 |
| 01 | J780830 | Болт с внутренним шестигранником | 5 |
| 03 | 8089130 | Крышка | 1 |
| 04 | J271000 | Болт с шайбой | 3 |
| 04A | J901000 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | YA00002413 | Рычаг | 1 |
| 07 | YA00002414 | Рычаг | 1 |
| 08 | A590908 | Пружинная шайба | 1 |
| 09 | M340830 | Болт с внутренним шестигранником | 1 |
| 10 | 4326438 | Палец | 2 |
| 11 | A590108 | Плоская шайба | 2 |
| 12 | 4022697 | Стопорный палец | 2 |
| 14 | 4257159 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
