2-Деталь стрела передний трубопроводы системы смазки (1.0m центральный стрела) — HITACHI ZX470LCH-5B

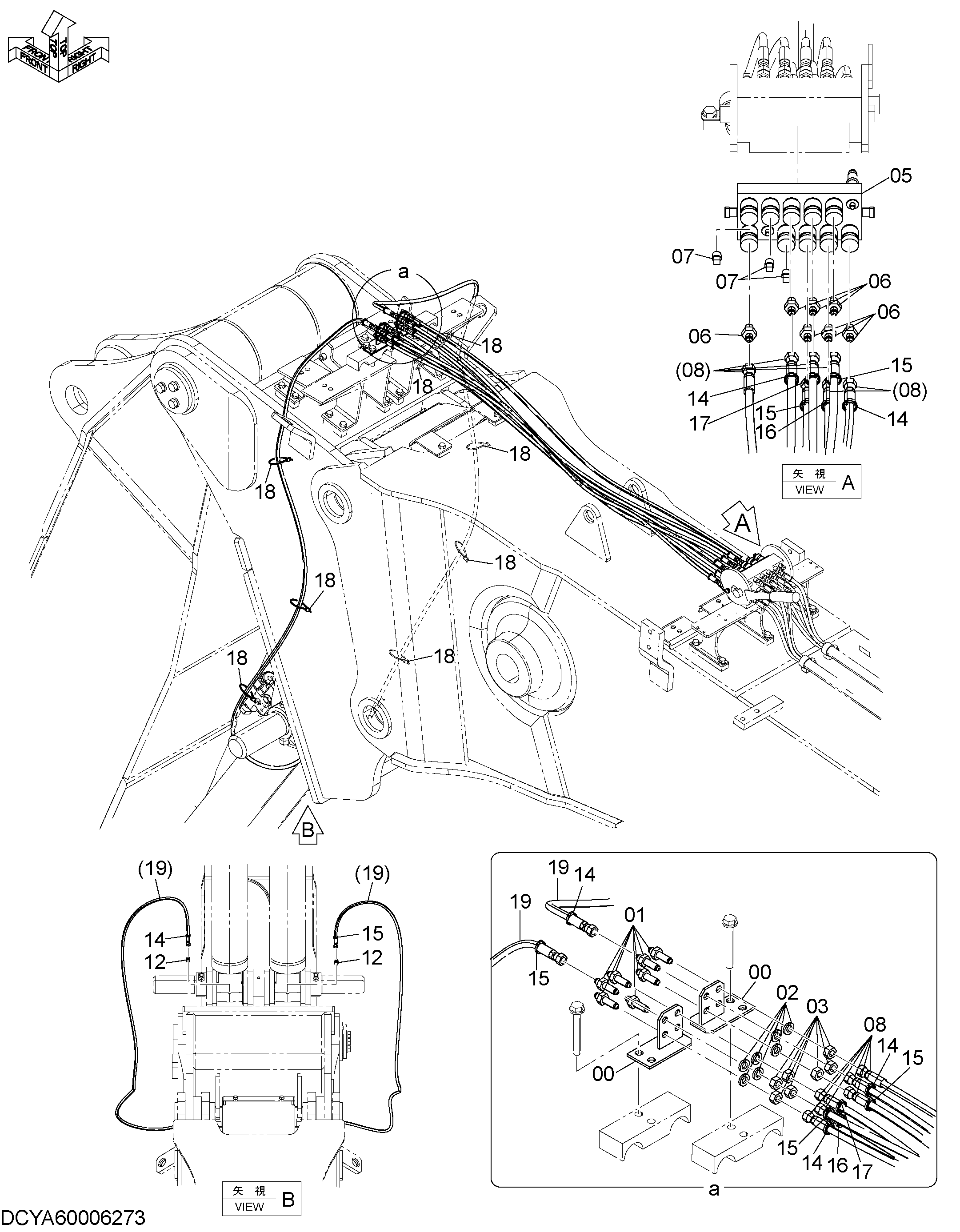

Заводская схема «2-Деталь стрела передний трубопроводы системы смазки (1.0m центральный стрела)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40005323 | Кронштейн | 2 |
| 01 | 4248117 | Адаптер | 7 |
| 02 | A590912 | Пружинная шайба | 7 |
| 03 | 4209198 | Гайка | 7 |
| 05 | YA00007816 | Муфта | 1 |
| 06 | 4154651 | Адаптер | 7 |
| 07 | 94-2022 | Пробка | 3 |
| 08 | 9320100 | Шланг в сборе | 7 |
| 08A | 4668308 | Шланг | 1 |
| 08B | 4327294 | Защитный кожух | 5 |
| 12 | 4154656 | Угловой штуцер | 2 |
| 14 | 4629639 | Ленточный зажим | 6 |
| 15 | 4629640 | Ленточный зажим | 6 |
| 16 | 4629641 | Ленточный зажим | 2 |
| 17 | 4629642 | Ленточный зажим | 2 |
| 18 | 4121859 | Ленточный зажим | 10 |
| 19 | 9295018 | Шланг в сборе | 2 |
| 19A | 4658384 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
