Высокий вылет демонтажный передний лубликате трубопроводы (2.4m средний рукоять) — HITACHI ZX470LCH-5B

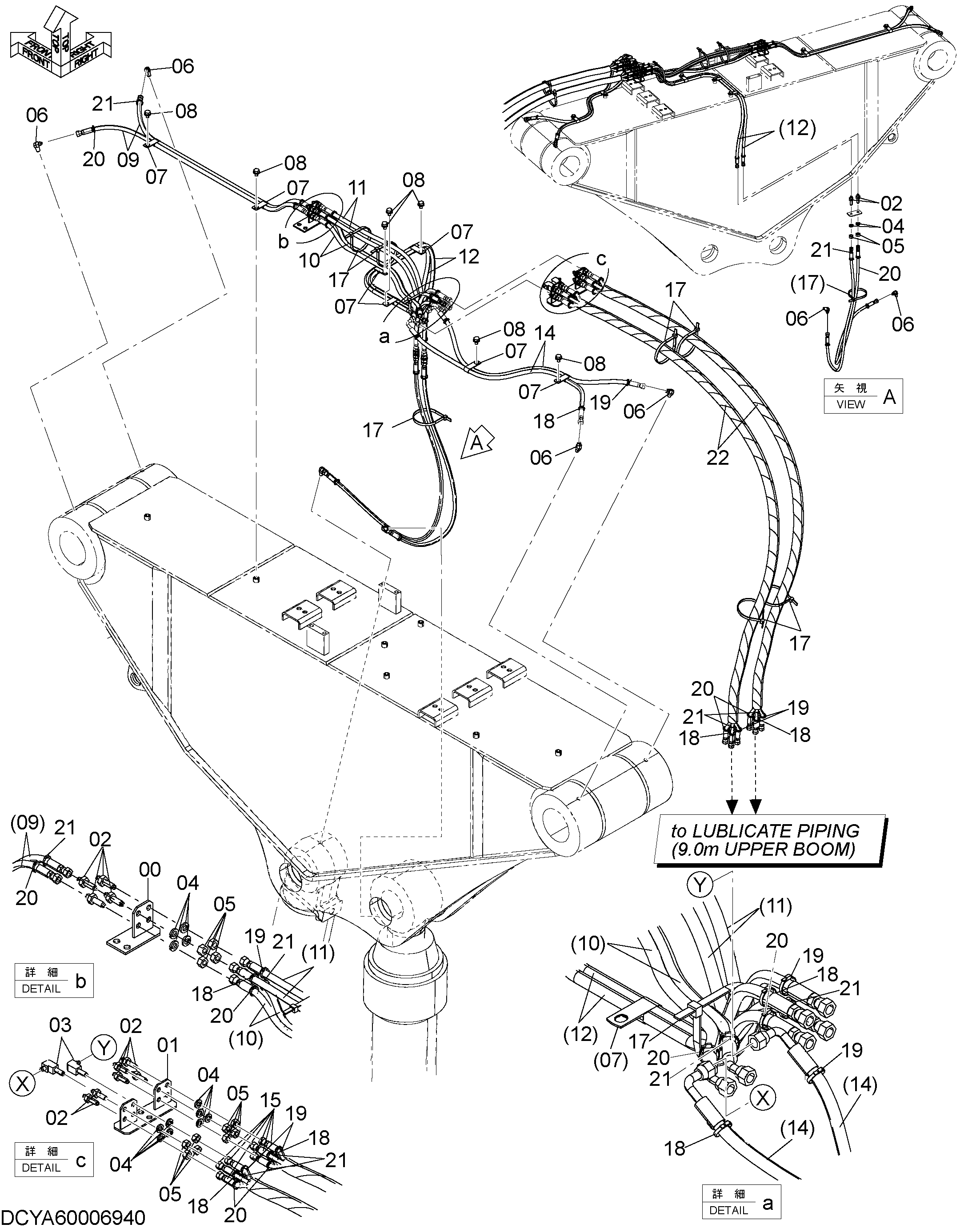

Заводская схема «Высокий вылет демонтажный передний лубликате трубопроводы (2.4m средний рукоять)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40005323 | Кронштейн | 1 |
| 01 | YA40005324 | Кронштейн | 1 |
| 02 | 4248117 | Адаптер | 12 |
| 03 | 4391442 | Угловой штуцер | 2 |
| 04 | A590912 | Пружинная шайба | 14 |
| 05 | 4209198 | Гайка | 14 |
| 06 | 4154656 | Угловой штуцер | 6 |
| 07 | 4190292 | Зажим | 7 |
| 08 | J271016 | Болт с шайбой | 7 |
| 08A | J901016 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 9323070 | В сборе шланг | 2 |
| 09A | 4705861 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 2 |
| 10 | YA60012328 | В сборе шланг | 2 |
| 10A | 4686031 | Шланг | 1 |
| 10B | 4327315 | Защитный кожух | 2 |
| 11 | 9275036 | Шланг в сборе | 2 |
| 11A | 4269798 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 2 |
| 12 | 9273766 | Шланг в сборе | 2 |
| 12A | 4625306 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 3 |
| 13 | YA60011050 | В сборе шланг | 1 |
| 13A | 4269803 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 3 |
| 14 | YA60011049 | В сборе шланг | 2 |
| 14A | 4313249 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 2 |
| 15 | 4699108 | Шланг | 8 |
| 16 | 9239720 | Шланг в сборе | 1 |
| 16A | 4236741 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 2 |
| 17 | 4121859 | Ленточный зажим | 8 |
| 18 | 4629639 | Ленточный зажим | 8 |
| 19 | 4629640 | Ленточный зажим | 8 |
| 20 | 4629641 | Ленточный зажим | 12 |
| 21 | 4629642 | Ленточный зажим | 12 |
| 22 | YA00010328 | Трубка корругатед | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
