Трубопроводы системы смазки (наклон) (2) — HITACHI ZX470LCH-5B

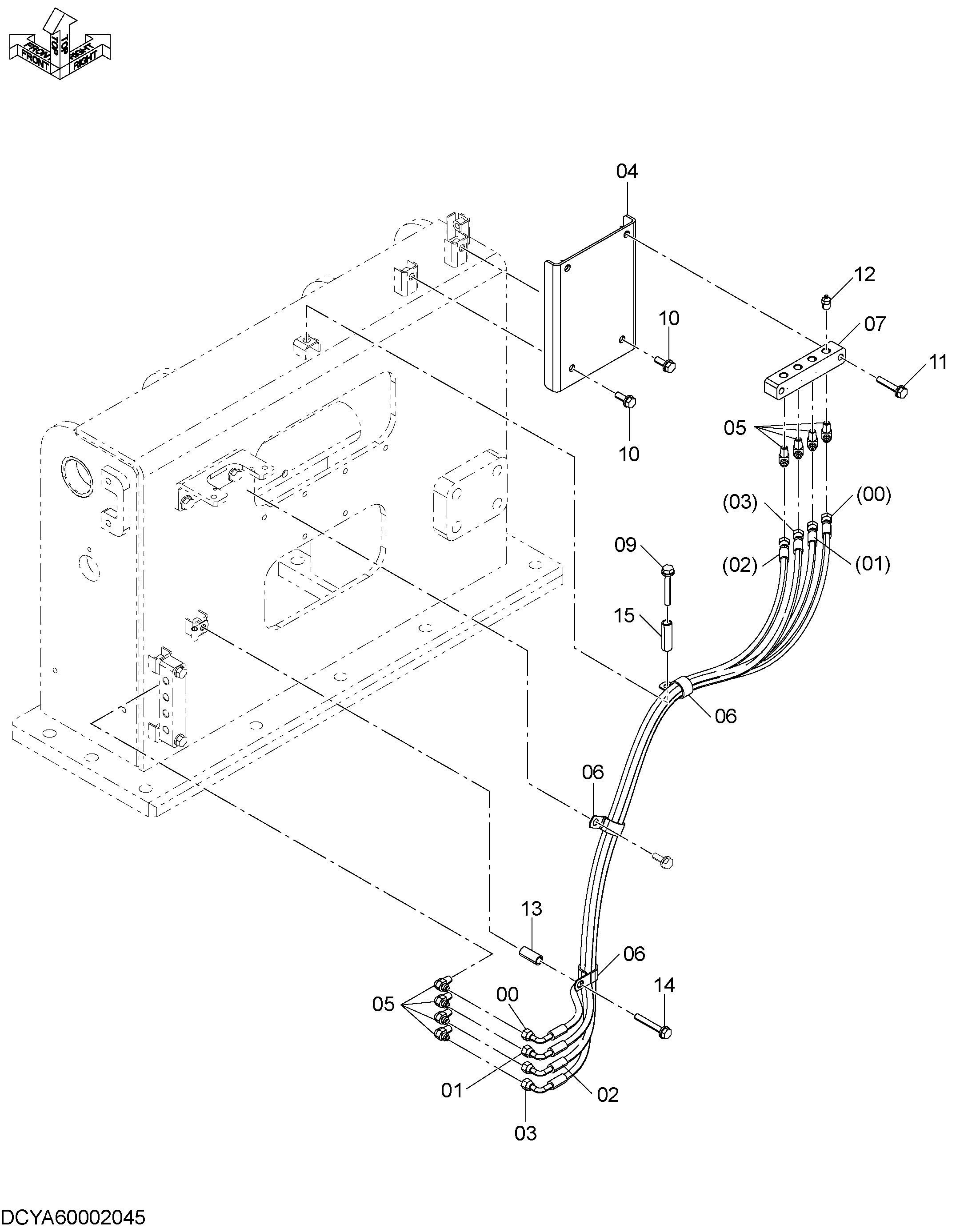

Заводская схема «Трубопроводы системы смазки (наклон) (2)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4647533 | Шланг | 1 |
| 01 | YA00002947 | Шланг | 1 |
| 02 | YA00002948 | Шланг | 1 |
| 03 | 4409205 | Шланг | 1 |
| 04 | YA40003450 | Кронштейн | 1 |
| 05 | 4154656 | Угловой штуцер | 8 |
| 06 | 4192035 | Зажим | 3 |
| 07 | 4719533 | Блок | 1 |
| 09 | J271080 | Болт с шайбой | 1 |
| 09A | J901080 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J271030 | Болт с шайбой | 2 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | J271055 | Болт с шайбой | 2 |
| 11A | J901055 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J75482 | Пресс-маслёнка | 4 |
| 13 | 4462542 | Проставка | 1 |
| 14 | J271070 | Болт с шайбой | 1 |
| 14A | J901070 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4714970 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
