Основные гидролинии (PTO) — HITACHI ZX470LCH-5B

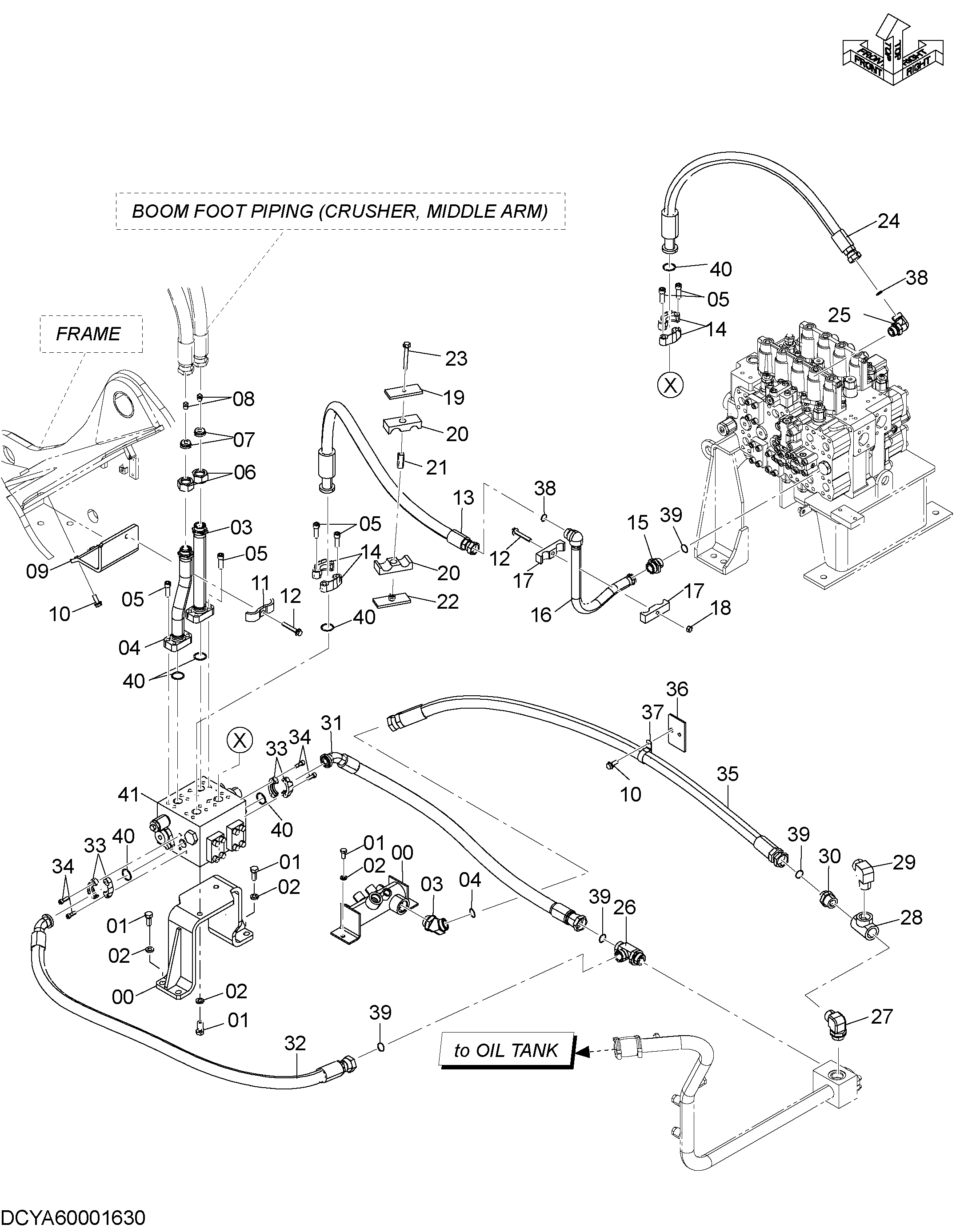

Заводская схема «Основные гидролинии (PTO)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40001551 | Кронштейн | 1 |
| 01 | J901640 | Болт | 6 |
| 02 | A590916 | Пружинная шайба | 6 |
| 03 | 9767332 | Трубка | 1 |
| 04 | 9767333 | Трубка | 1 |
| 05 | M341445 | Болт с внутренним шестигранником | 16 |
| 06 | 4188140 | Гайка | 2 |
| 07 | 4665888 | Колпачок | 2 |
| 08 | 94-2023 | Пробка | 2 |
| 09 | YA40002650 | Кронштейн | 1 |
| 10 | J271235 | Болт с шайбой | 3 |
| 10A | J901235 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 4053696 | Хомут трубки | 1 |
| 12 | J271280 | Болт с шайбой | 2 |
| 12A | J901280 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | YA00003994 | Шланг | 1 |
| 14 | 4089703 | Разъёмный фланец | 4 |
| 15 | 4205196 | Адаптер | 1 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | YA40001552 | Трубка | 1 |
| 17 | 4509627 | Хомут трубки | 2 |
| 18 | J950012 | Гайка | 1 |
| 19 | 4224002 | Пластина | 1 |
| 20 | YA00002195 | Хомут шланга | 2 |
| 21 | 4205614 | Проставка | 1 |
| 22 | YA40001553 | Кронштейн | 1 |
| 23 | J271200 | Болт с шайбой | 1 |
| 23A | J901200 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | YA00002494 | Шланг | 1 |
| 25 | A853388 | Угловой штуцер | 1 |
| 25A | 4506429 | Уплотнительное кольцо | 1 |
| 26 | A853400 | Тройник | 1 |
| 26A | 970860 | Уплотнительное кольцо | 1 |
| 27 | 4266144 | Угловой штуцер | 1 |
| 27A | 4506428 | Уплотнительное кольцо | 1 |
| 28 | 94-0665 | Тройник | 1 |
| 29 | 4314059 | Угловой штуцер | 1 |
| 30 | 4246673 | Адаптер | 1 |
| 30A | 4201231 | Уплотнительное кольцо | 1 |
| 31 | YA00002279 | Шланг | 1 |
| 32 | 4608687 | Шланг | 1 |
| 33 | 4024049 | Разъёмный фланец | 4 |
| 34 | M341030 | Болт с внутренним шестигранником | 8 |
| 35 | YA60001625 | В сборе шланг | 1 |
| 35A | 4321282 | Шланг | 1 |
| 35B | 4446406 | Защитный кожух | 3 |
| 36 | 9771911 | Кронштейн | 1 |
| 37 | 4193848 | Зажим | 1 |
| 38 | 4187328 | Уплотнительное кольцо | 2 |
| 39 | 4187329 | Уплотнительное кольцо | 4 |
| 40 | 4508805 | Уплотнительное кольцо | 6 |
| 41 | 4605654 | Гидрораспределитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
