Наклон трубопроводы (1) — HITACHI ZX470LCH-5B

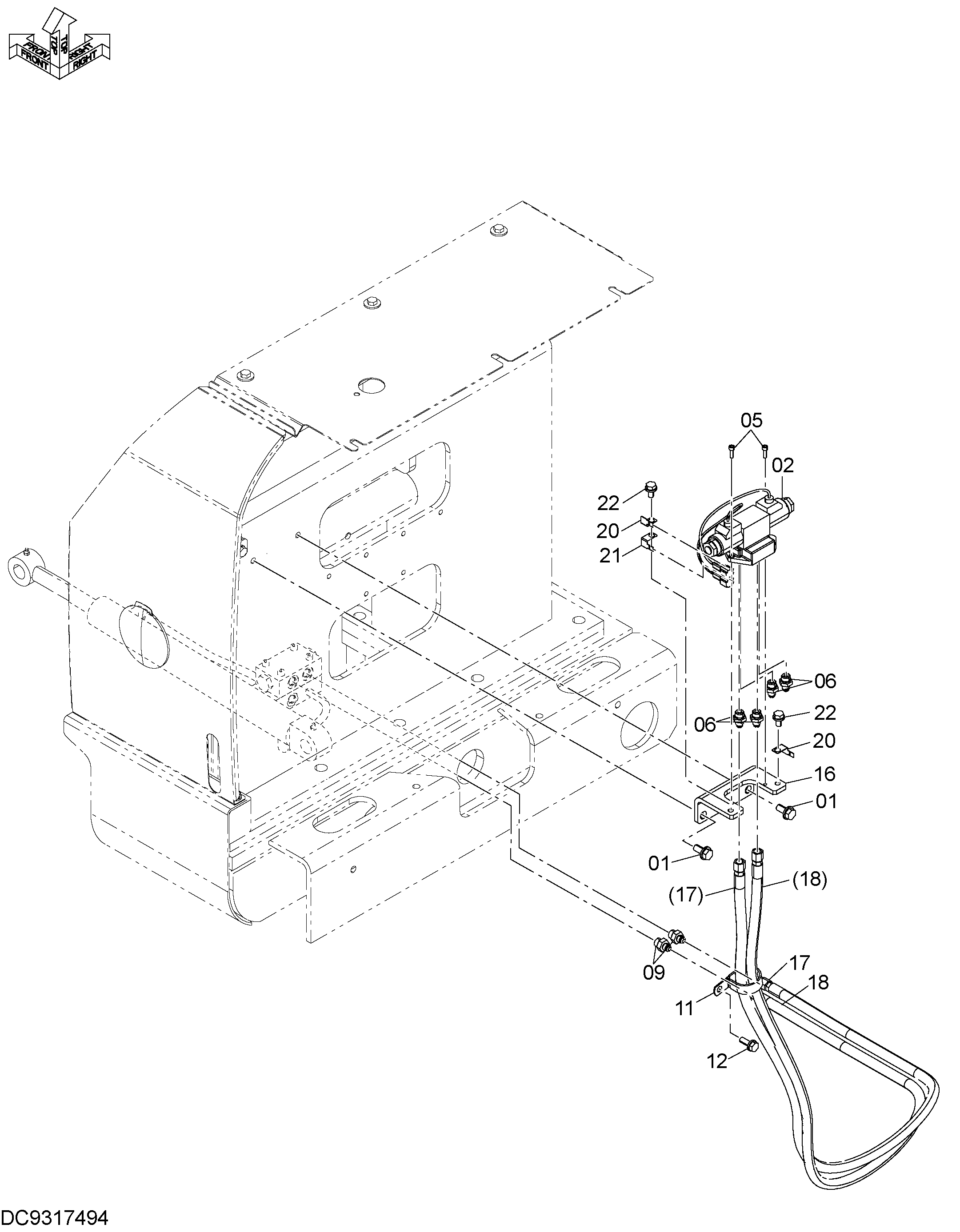

Заводская схема «Наклон трубопроводы (1)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271230 | Болт с шайбой | 2 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | 4601744 | Электромагнитный клапан | 1 |
| 05 | J780620 | Болт с внутренним шестигранником | 2 |
| 06 | A852133 | Адаптер | 4 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852133 | Адаптер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4190265 | Зажим | 1 |
| 12 | J271030 | Болт с шайбой | 1 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 16 | 4718256 | Кронштейн | 1 |
| 17 | 9321711 | В сборе шланг | 1 |
| 17A | 4600746 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 4 |
| 18 | 9321712 | В сборе шланг | 1 |
| 18A | 4600747 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 4 |
| 20 | 4257159 | Кронштейн | 2 |
| 21 | 4683654 | Кронштейн | 1 |
| 22 | J271020 | Болт с шайбой | 2 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
