Пилотные гидролинии (удлинитель)(4) — HITACHI ZX470LCH-5B

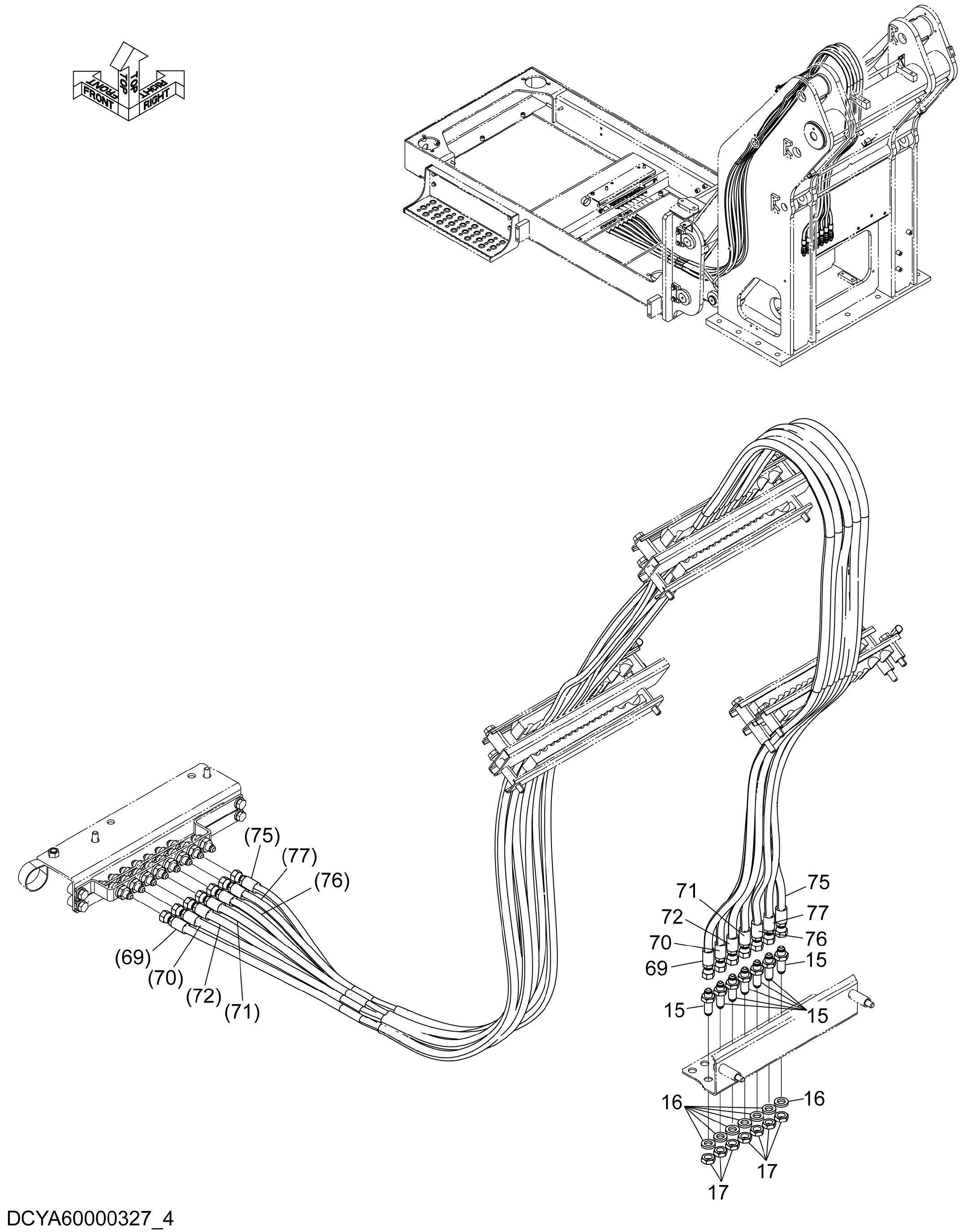

Заводская схема «Пилотные гидролинии (удлинитель)(4)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 15 | 4202532 | Адаптер | 7 |
| 16 | A590914 | Пружинная шайба | 7 |
| 17 | 4202531 | Гайка | 7 |
| 69 | YA60000278 | В сборе шланг | 1 |
| 69A | YA00000318 | Шланг | 1 |
| 69B | 4327293 | Трубка спирал | 4 |
| 70 | YA60000279 | В сборе шланг | 1 |
| 70A | 4718306 | Шланг | 1 |
| 70B | 4327293 | Трубка спирал | 4 |
| 71 | YA60000280 | В сборе шланг | 1 |
| 71A | 4718302 | Шланг | 1 |
| 71B | 4327293 | Трубка спирал | 4 |
| 72 | YA60000281 | В сборе шланг | 1 |
| 72A | 4416898 | Шланг | 1 |
| 72B | 4327293 | Трубка спирал | 4 |
| 75 | YA60000284 | В сборе шланг | 1 |
| 75A | YA00000319 | Шланг | 1 |
| 75B | 4327293 | Трубка спирал | 4 |
| 76 | YA60000285 | В сборе шланг | 1 |
| 76A | YA00000320 | Шланг | 1 |
| 76B | 4327293 | Трубка спирал | 4 |
| 77 | YA60000286 | В сборе шланг | 1 |
| 77A | 4673856 | Шланг | 1 |
| 77B | 4327293 | Трубка спирал | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
