Детали глушителя — HITACHI ZX470LCH-5B

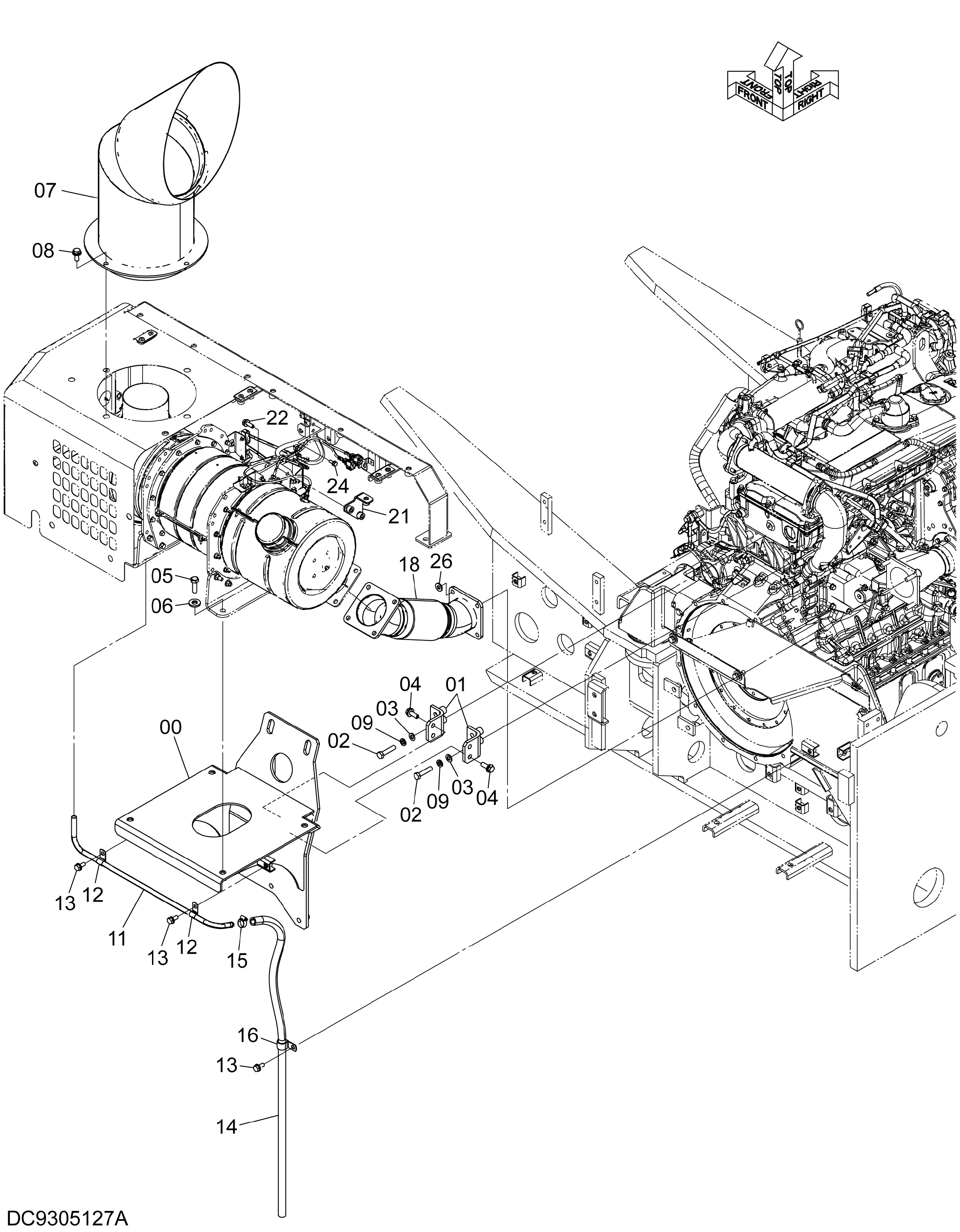

Заводская схема «Детали глушителя» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6028373 | Кронштейн | 1 |
| 01 | 9771253 | Кронштейн | 2 |
| 02 | J901255 | Болт | 4 |
| 03 | A590112 | Плоская шайба | 4 |
| 04 | J271235 | Болт с шайбой | 4 |
| 04A | J901235 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | J901440 | Болт | 4 |
| 06 | 4086894 | Шайба | 4 |
| 07 | 7060123 | Выпускная труба | 1 |
| 08 | J271230 | Болт с шайбой | 4 |
| 08A | J901230 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | A590912 | Пружинная шайба | 4 |
| 11 | 4694218 | Трубка | 1 |
| 12 | 4722645 | Зажим | 2 |
| 13 | J271025 | Болт с шайбой | 3 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4726496 | Водяной шланг | 1 |
| 15 | 4514699 | Хомут шланга | 1 |
| 16 | 4190263 | Зажим | 1 |
| 18 | YA40008705 | Выпускная труба | 1 |
| 21 | YA40005450 | Кронштейн | 1 |
| 22 | J271030 | Болт с шайбой | 2 |
| 22A | J901030 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | J260820 | Болт с шайбой | 2 |
| 24A | J900820 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 26 | J222012 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
