Гусеница боковой рама детали — HITACHI ZX470LCH-5B

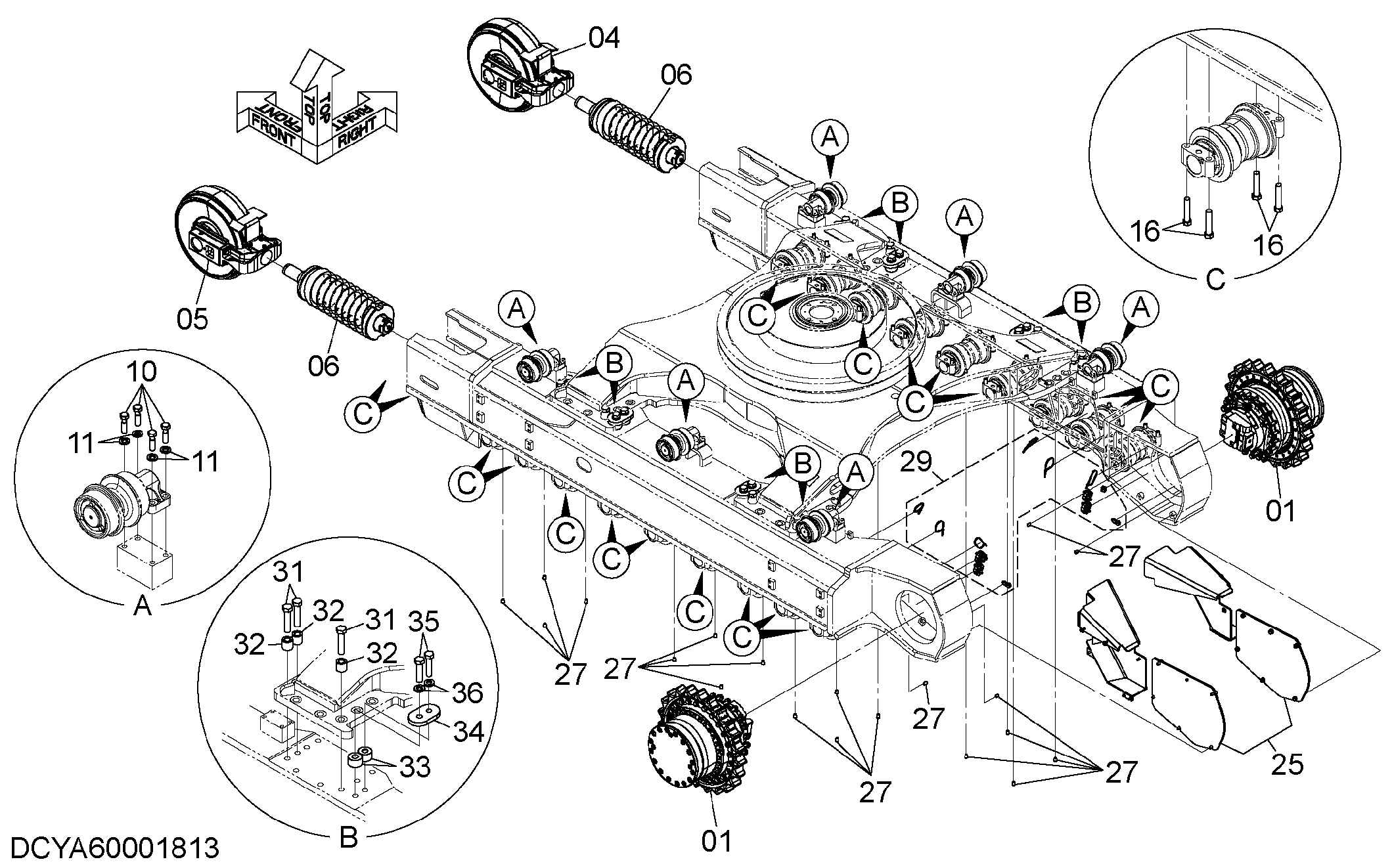

Заводская схема «Гусеница боковой рама детали» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9302718 | Травел-девике | 2 |
| 04 | 9244298 | Идлер-р | 1 |
| 05 | 9249951 | Идлер-л | 1 |
| 06 | 9244702 | Пружина гусеница | 2 |
| 10 | J931865 | Болт | 24 |
| 11 | 4114406 | Шайба | 24 |
| 16 | J932202 | Болт | 72 |
| 25 | 9297566 | Гидролинии хода крышка | 1 |
| 27 | 431578 | Пробка | 20 |
| 29 | 9297083 | Травел-пипингс (нижний) | 1 |
| 31 | J833310 | Болт | 12 |
| 32 | 4320218 | Проставка | 12 |
| 33 | 4269567 | Проставка | 8 |
| 34 | 4269566 | Стопорная пластина | 4 |
| 35 | J833306 | Болт | 8 |
| 36 | 4083438 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
