Высокий вылет демонтажный передний гидроцилиндр защита — HITACHI ZX470LCH-5B

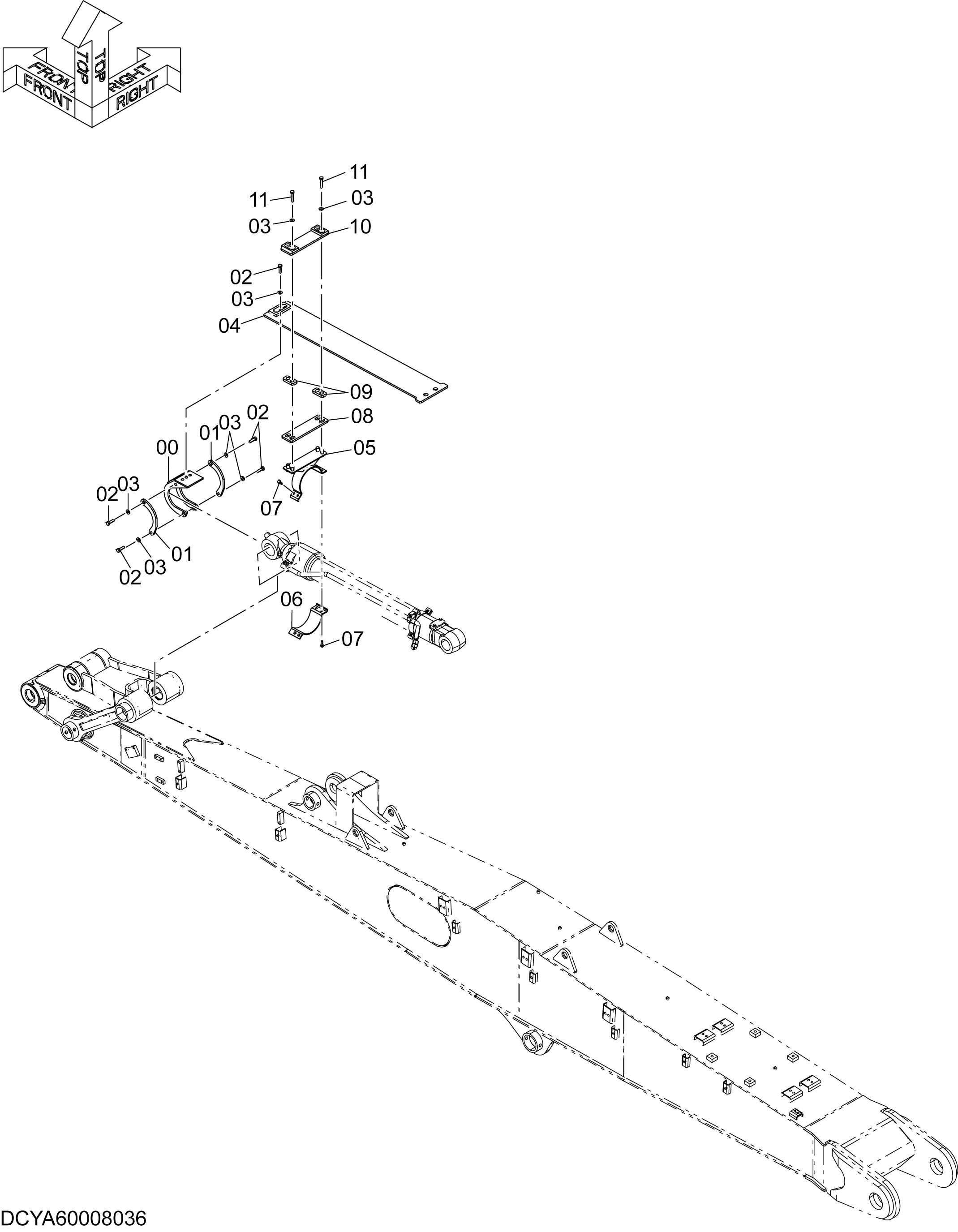

Заводская схема «Высокий вылет демонтажный передний гидроцилиндр защита» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40004778 | Кронштейн | 1 |
| 01 | YA00007564 | Кронштейн | 2 |
| 02 | J901450 | Болт | 7 |
| 03 | J222014 | Шайба | 11 |
| 04 | YA40007296 | Защитный кожух | 1 |
| 05 | YA40007295 | Направляющая | 1 |
| 06 | YA40006082 | Хомут | 1 |
| 07 | J271035 | Болт с шайбой | 4 |
| 07A | J901035 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | YA00010979 | Пластина скольжение | 1 |
| 09 | YA00010978 | Пластина скольжение | 2 |
| 10 | YA40007297 | Пластина скольжение | 1 |
| 11 | J901470 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
