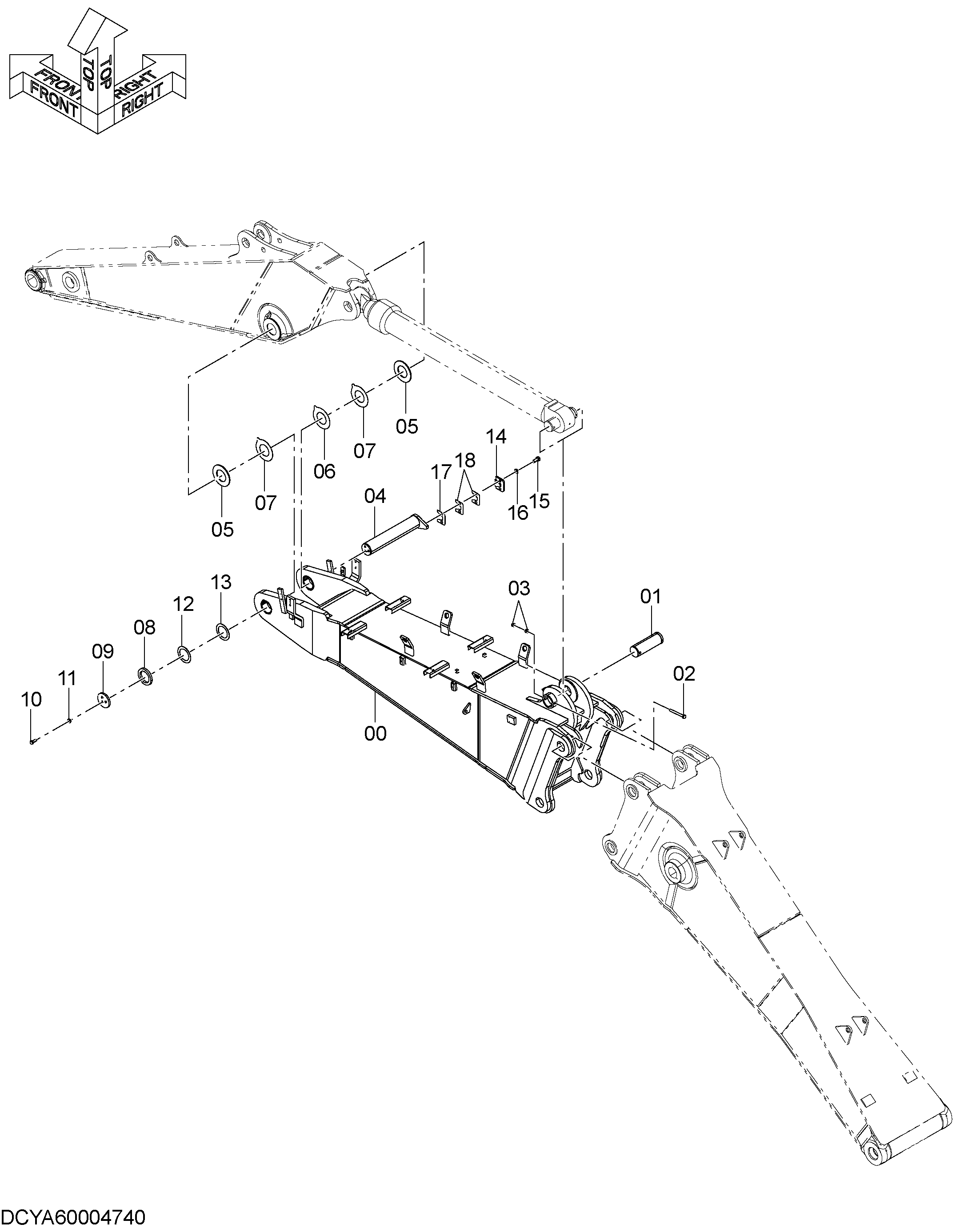

Экскаватор передний верхний стрела (4.0m) — HITACHI ZX470LCH-5B
Заводская схема «Экскаватор передний верхний стрела (4.0m)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40004439 | Стрела верхний | 1 |
| 01 | 3104744 | Палец | 1 |
| 02 | J932013 | Болт | 1 |
| 03 | J951020 | Гайка | 2 |
| 04 | 8100447 | Палец | 1 |
| 05 | 4479444 | Пластина | 2 |
| 06 | 4651551 | Регулировочная шайба | 1 |
| 07 | 4651552 | Регулировочная шайба | 2 |
| 08 | 4488974 | Шайба | 1 |
| 09 | 4206989 | Ограничитель | 1 |
| 10 | J912050 | Болт | 3 |
| 11 | J222020 | Шайба | 3 |
| 12 | 4637470 | Регулировочная шайба | 1 |
| 13 | 4637471 | Регулировочная шайба | 1 |
| 14 | 4653241 | Пластина | 1 |
| 15 | J912455 | Болт | 2 |
| 16 | A590924 | Пружинная шайба | 2 |
| 17 | 4653226 | Регулировочная шайба | 1 |
| 18 | 4653227 | Регулировочная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
