Высокий вылет демонтажный передний гидроцилиндр рукояти трубопроводы (с HRV) — HITACHI ZX470LCH-5B

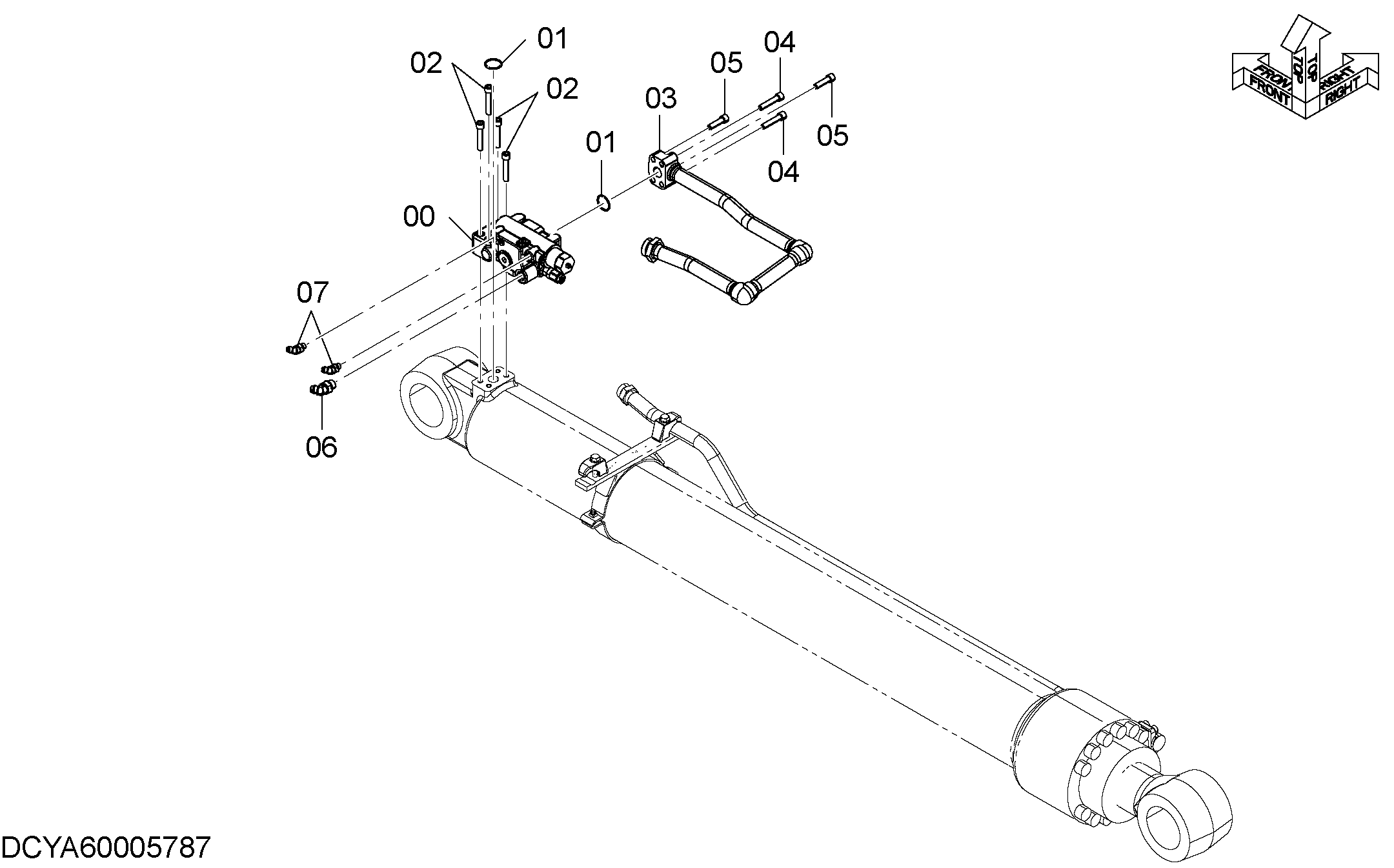

Заводская схема «Высокий вылет демонтажный передний гидроцилиндр рукояти трубопроводы (с HRV)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4722908 | Удерживающий клапан | 1 |
| 01 | A811035 | Уплотнительное кольцо | 2 |
| 02 | M341265 | Болт с внутренним шестигранником | 4 |
| 03 | YA40005355 | Трубка | 1 |
| 04 | M341260 | Болт с внутренним шестигранником | 2 |
| 05 | M341245 | Болт с внутренним шестигранником | 2 |
| 06 | A852244 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A852223 | Угловой штуцер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
