Каталог запчастей HITACHI
Пилотные гидролинии (2)MB — HITACHI ZX470LCH-5B

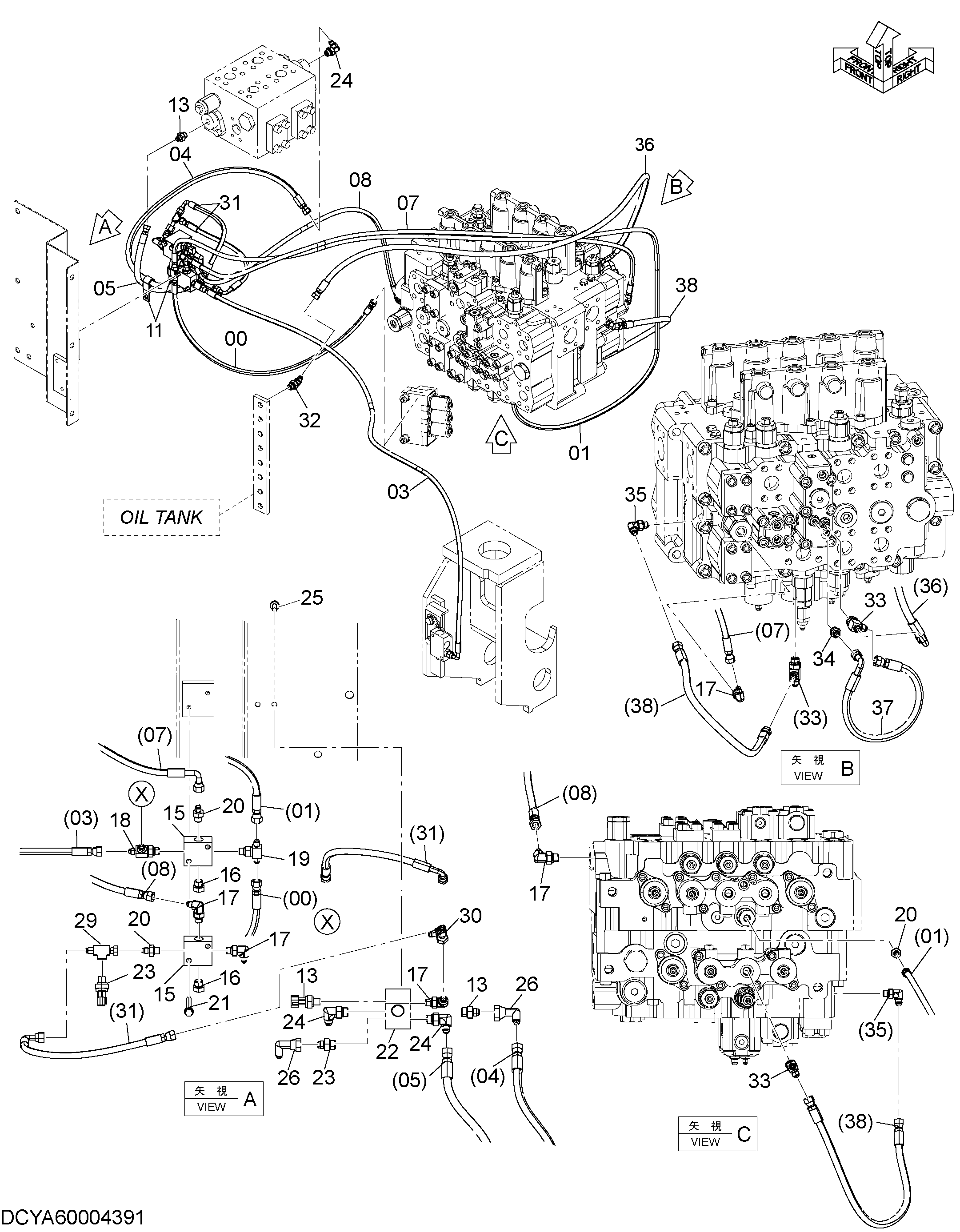

Заводская схема «Пилотные гидролинии (2)MB» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00006699 | Шланг | 1 |
| 01 | YA00006700 | Шланг | 1 |
| 03 | YA00006701 | Шланг | 1 |
| 04 | YA00006702 | Шланг | 1 |
| 05 | 4474676 | Шланг | 1 |
| 07 | YA00006704 | Шланг | 1 |
| 08 | YA00006705 | Шланг | 1 |
| 11 | 4190282 | Зажим | 2 |
| 13 | A852133 | Адаптер | 3 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4411001 | Челночный клапан | 2 |
| 16 | A885002 | Пробка | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852322 | Угловой штуцер | 5 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852422 | Тройник | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852522 | Тройник | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852122 | Адаптер | 3 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | J260860 | Болт с шайбой | 2 |
| 21A | J900860 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 22 | 4330230 | Челночный клапан | 1 |
| 23 | 4436535 | Датчик давления | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852333 | Угловой штуцер | 3 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | J260820 | Болт с шайбой | 2 |
| 25A | J900820 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 26 | 4239976 | Унион S | 2 |
| 29 | 4398684 | Тройник | 1 |
| 30 | 4252786 | Тройник | 1 |
| 31 | 4313239 | Шланг | 2 |
| 32 | A852233 | Угловой штуцер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | A852433 | Тройник | 2 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | A852123 | Адаптер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | A852323 | Угловой штуцер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | YA00018815 | Шланг | 1 |
| 37 | 4355423 | Шланг | 1 |
| 38 | 4403584 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
