Скальный ковш 1.9m3 (JIS 94) — HITACHI ZX470LCH-5B

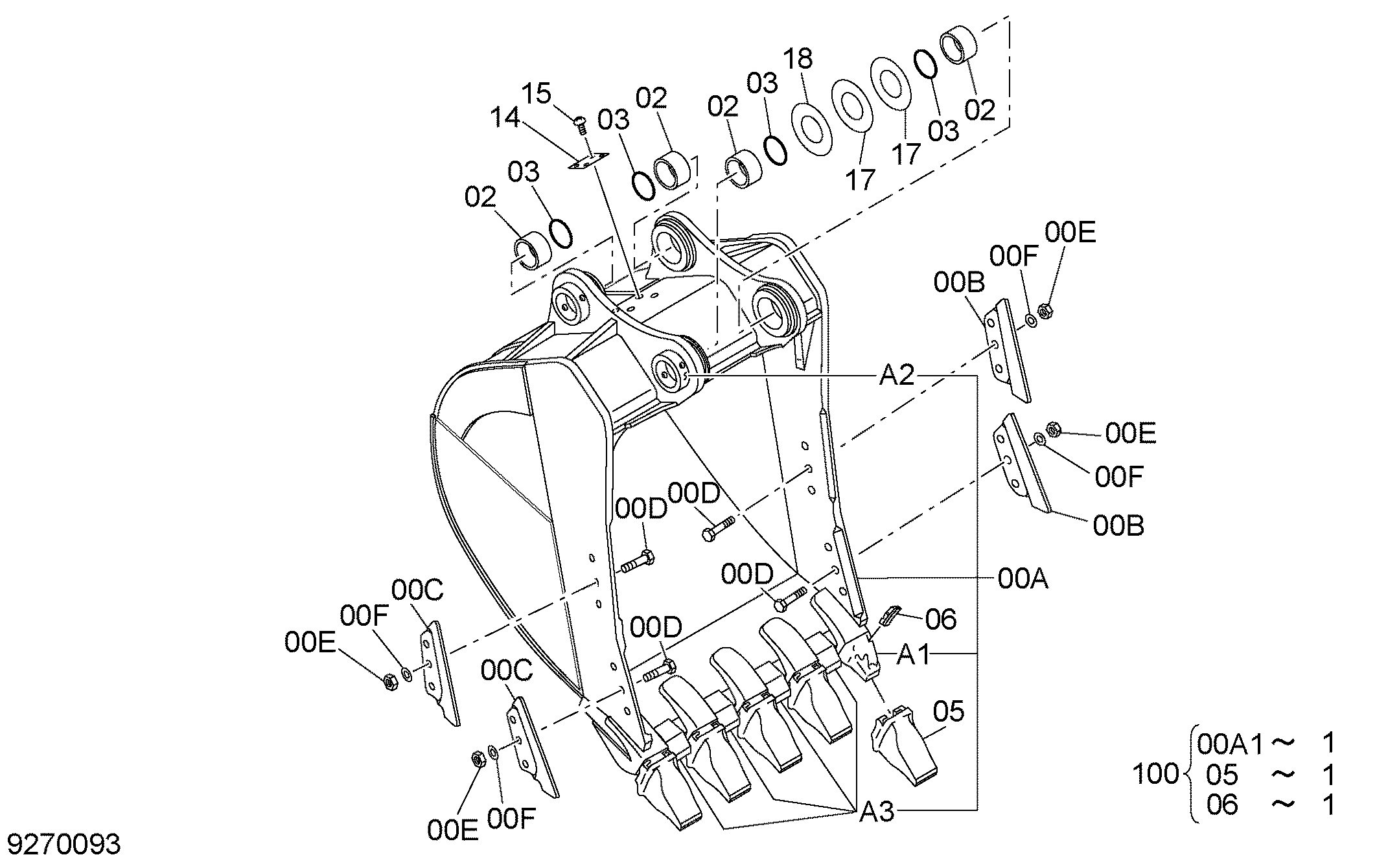

Заводская схема «Скальный ковш 1.9m3 (JIS 94)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9270093 | Скальный ковш 1.9m3 | 1 | |
| 00A-F | 4660844 | Ковш | 1 |
| 00A1 | 4350767 | Адаптер зуба | 5 |
| 00A2 | 4271095 | Ограничитель | 2 |
| 00A3 | 4668707 | Кожух | 4 |
| 00B | 4435856 | Кожух | 2 |
| 00C | 4435857 | Кожух | 2 |
| 00D | 4218740 | Болт башмак | 12 |
| 00E | J953027 | Гайка | 12 |
| 00F | 4085857 | Шайба | 12 |
| 02 | 4325095 | Втулка | 4 |
| 03 | 4325096 | Пылезащитное уплотнение | 4 |
| 05 | 4350781 | Коронка зуба | 5 |
| 06 | 4350782 | Стопорный палец | 5 |
| 15 | M492564 | Приводной винт | 4 |
| 17 | 4264609 | Регулировочная шайба | 2 |
| 18 | 4264610 | Регулировочная шайба | 1 |
| 100 | 9163154 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
