Пилотные гидролинии(навесное оборудование) — HITACHI ZX470LCH-5B

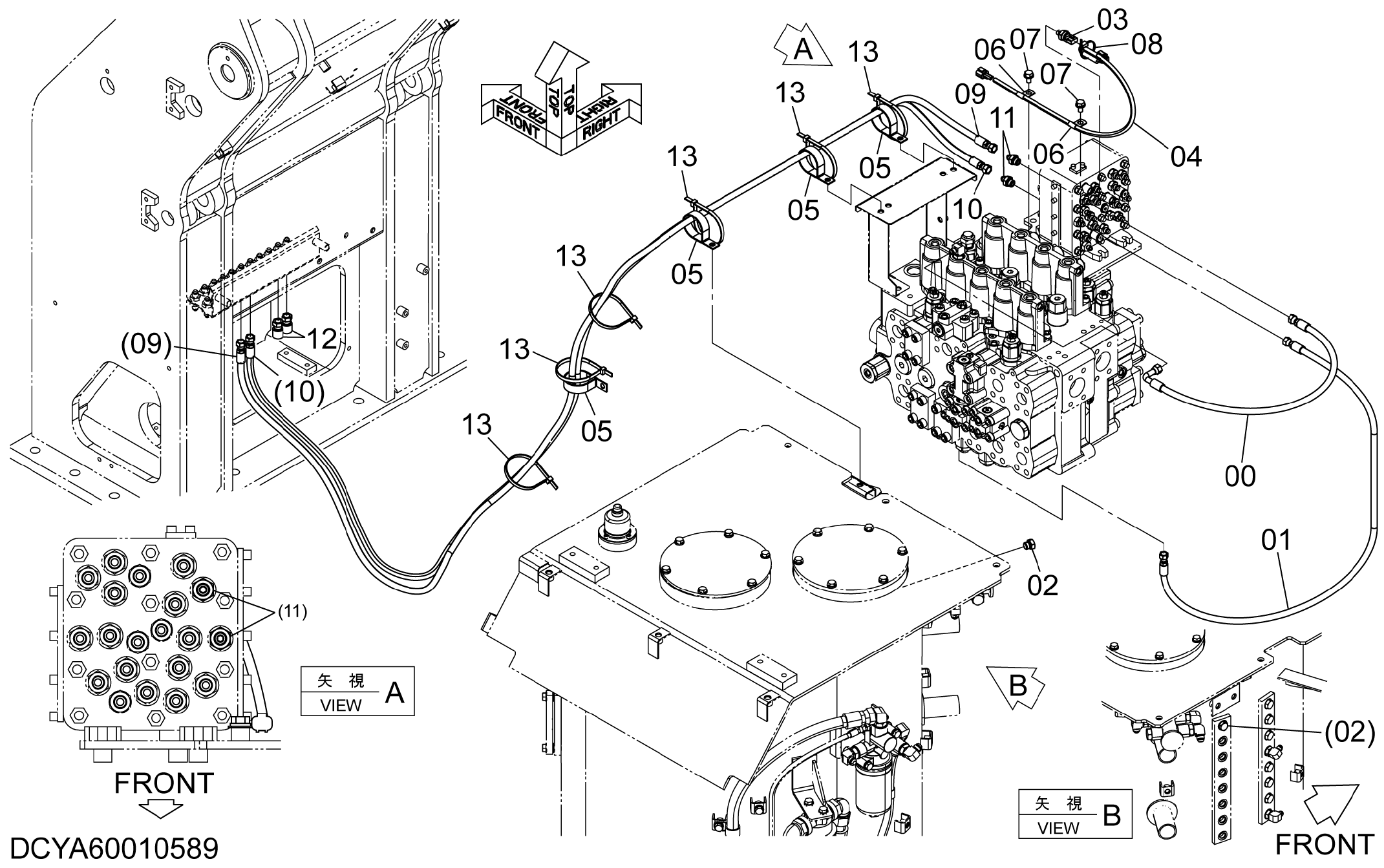

Заводская схема «Пилотные гидролинии(навесное оборудование)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4657628 | Шланг | 1 |
| 01 | 4658728 | Шланг | 1 |
| 02 | A885003 | Пробка | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4436535 | Датчик давления | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | YA00012355 | Жгут проводов | 1 |
| 05 | 4193816 | Зажим | 4 |
| 06 | 4190261 | Зажим | 2 |
| 07 | J271020 | Болт с шайбой | 2 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4467676 | Ленточный зажим | 1 |
| 09 | 4488332 | Шланг | 1 |
| 10 | 4676380 | Шланг | 1 |
| 11 | A852133 | Адаптер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4223518 | Пробка унион | 2 |
| 13 | 4121859 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
