Хигх-прессуре трубопроводы (снятие устройство) — HITACHI ZX470LCH-5B

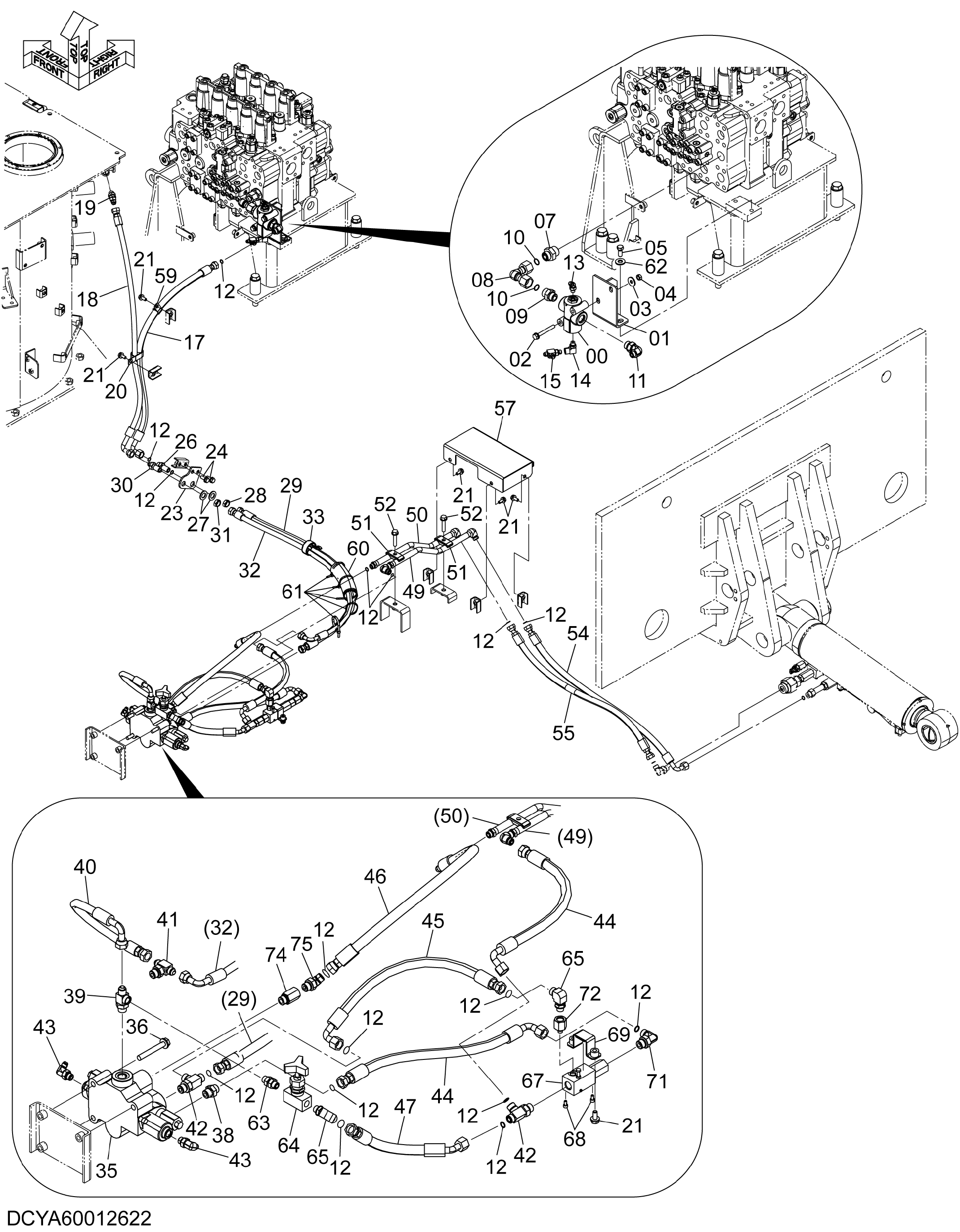

Заводская схема «Хигх-прессуре трубопроводы (снятие устройство)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA60012622 | Трубопроводы(REM CW) | 1 | |
| 00 | 4629744 | Запорный клапан | 1 |
| 01 | 9773186 | Кронштейн | 1 |
| 02 | J271085 | Болт с шайбой | 2 |
| 02A | J901085 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J217083 | Шайба | 2 |
| 04 | J950010 | Гайка | 2 |
| 05 | J921230 | Болт | 2 |
| 07 | A853186 | Адаптер | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 9773182 | Трубка | 1 |
| 09 | A853166 | Адаптер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 2 |
| 11 | A853364 | Угловой штуцер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4138938 | Уплотнительное кольцо | 16 |
| 13 | A852223 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4376846 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852423 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4667389 | Шланг | 1 |
| 18 | 4331727 | Шланг | 1 |
| 19 | A852244 | Угловой штуцер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4192034 | Зажим | 1 |
| 21 | J271025 | Болт с шайбой | 7 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 4724519 | Пластина | 1 |
| 24 | J271030 | Болт с шайбой | 2 |
| 24A | J901030 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 4217505 | Адаптер | 1 |
| 27 | A590120 | Плоская шайба | 2 |
| 28 | 4217504 | Гайка | 1 |
| 29 | 4250055 | Шланг | 1 |
| 30 | 4315207 | Адаптер | 1 |
| 31 | 4316589 | Гайка | 1 |
| 32 | 4441431 | Шланг | 1 |
| 33 | 4190265 | Зажим | 1 |
| 35 | 4651909 | Гидрораспределитель | 1 |
| 36 | J271290 | Болт с шайбой | 3 |
| 36A | J901290 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 38 | A853144 | Адаптер | 1 |
| 38A | 4506418 | Уплотнительное кольцо | 1 |
| 39 | 4285109 | Тройник | 1 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 4313421 | Шланг | 1 |
| 41 | A852544 | Тройник | 1 |
| 41A | 4506418 | Уплотнительное кольцо | 1 |
| 42 | A853444 | Тройник | 2 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
| 43 | A852333 | Угловой штуцер | 2 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4359143 | Шланг | 2 |
| 45 | 4345278 | Шланг | 1 |
| 46 | 4663260 | Шланг | 1 |
| 47 | 4351101 | Шланг | 1 |
| 49 | YA40007733 | Трубка | 1 |
| 50 | 8125006 | Трубка | 1 |
| 51 | 4189858 | Хомут трубки | 2 |
| 52 | J271260 | Болт с шайбой | 2 |
| 52A | J901260 | Болт | 1 |
| 52B | J222012 | Шайба | 1 |
| 54 | YA00002654 | Шланг | 1 |
| 55 | 4724587 | Шланг | 1 |
| 57 | YA40001839 | Крышка | 1 |
| 59 | 4190263 | Зажим | 1 |
| 60 | 4219918 | Резиновая втулка | 1 |
| 61 | 4055312 | Ленточный зажим | 5 |
| 62 | 4249324 | Шайба | 2 |
| 63 | 4198472 | Адаптер | 1 |
| 63A | 4509180 | Уплотнительное кольцо | 2 |
| 64 | 4620787 | Запорный клапан | 1 |
| 65 | 4202112 | Угловой штуцер | 2 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 67 | YA00016565 | Удерживающий клапан | 1 |
| 68 | J780612 | Болт с внутренним шестигранником | 2 |
| 69 | YA60008701 | Хомут | 1 |
| 71 | 4200580 | Угловой штуцер | 1 |
| 71A | 4506418 | Уплотнительное кольцо | 1 |
| 72 | 4621470 | Переходник | 1 |
| 72A | 4140469 | Уплотнительное кольцо | 1 |
| 74 | 4406267 | Переходник | 1 |
| 74A | 4506418 | Уплотнительное кольцо | 1 |
| 75 | A853244 | Угловой штуцер | 1 |
| 75A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
