Высокий вылет демонтажный передний гидролинии рабочего оборудования (9.0m верхний стрела) (1) — HITACHI ZX470LCH-5B

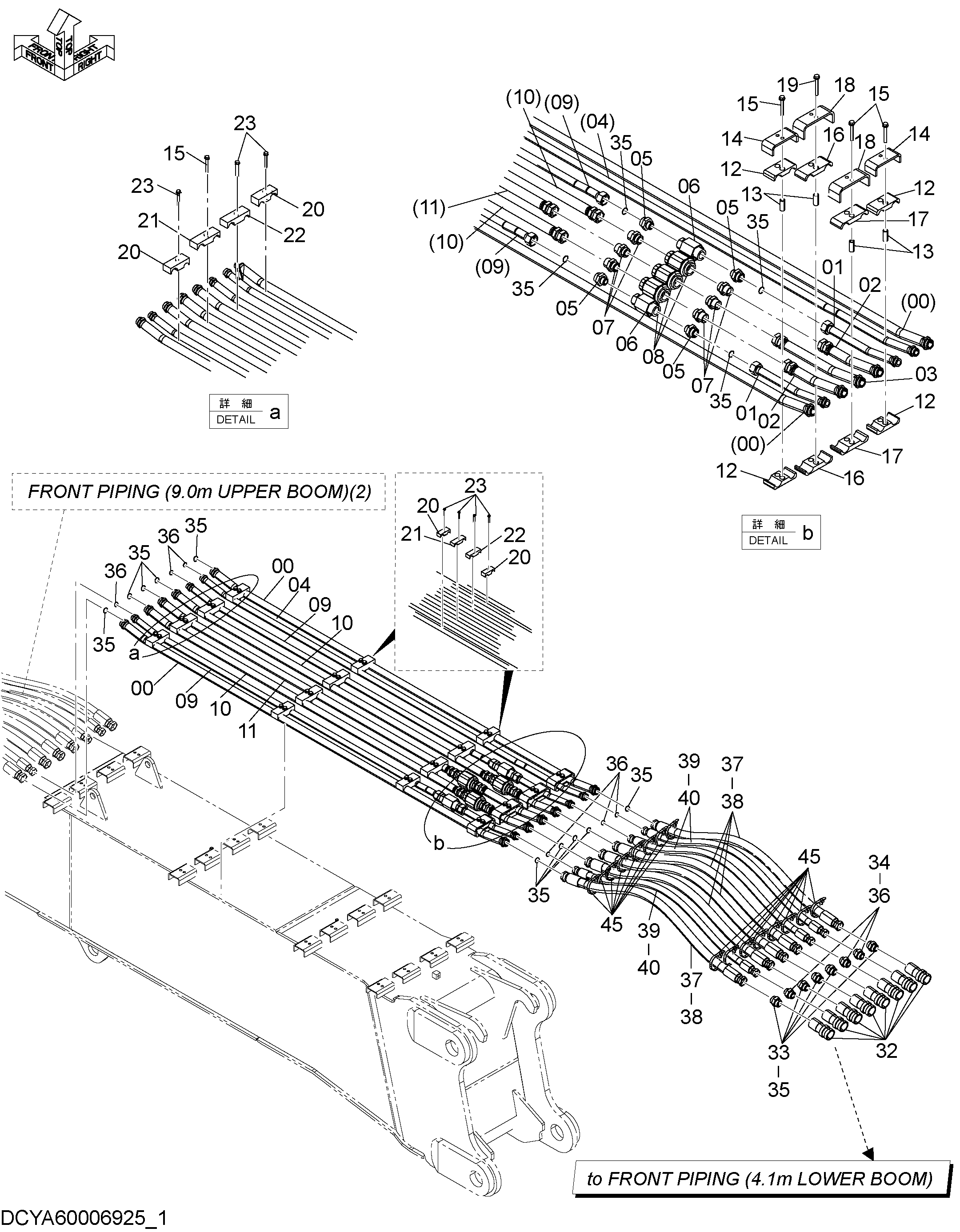

Заводская схема «Высокий вылет демонтажный передний гидролинии рабочего оборудования (9.0m верхний стрела) (1)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	YA40006394	Трубка	2
01	YA40006395	Трубка	2
02	YA40006397	Трубка	2
03	YA40006399	Трубка	1
04	YA40006401	Трубка	1
05	A853180	Адаптер	4
05A	4506429	Уплотнительное кольцо	1
06	9075046	Клапан замедленного возврата	2
07	4042035	Адаптер	6
07A	970860	Уплотнительное кольцо	1
08	4665712	Клапан замедленного возврата	3
09	YA40006396	Трубка	2
10	YA40006398	Трубка	2
11	YA40006400	Трубка	1
12	4304482	Кланп	4
13	4304539	Проставка	8
14	4304481	Хомут трубки	2
15	J271290	Болт с шайбой	8
15A	J901290	Болт	1
15B	J222012	Шайба	1
16	YA00007672	Хомут трубки	2
17	YA00007673	Хомут трубки	2
18	4342695	Хомут трубки	2
19	J271295	Болт с шайбой	2
19A	J901295	Болт	1
19B	J222012	Шайба	1
20	4249565	Хомут трубки	6
21	4669726	Хомут трубки	3
22	4123053	Хомут трубки	3
23	J271285	Болт с шайбой	22
23A	J901285	Болт	1
23B	J222012	Шайба	1
32	4665540	Самоуплотняющееся соединение	8
33	A853100	Адаптер	5
33A	970860	Уплотнительное кольцо	1
34	A853108	Адаптер	3
34A	970860	Уплотнительное кольцо	1
35	4187329	Уплотнительное кольцо	19
36	4187328	Уплотнительное кольцо	9
37	4278158	Шланг	5
38	YA00009962	Защита шланга	5
39	4278157	Шланг	3
40	YA00009965	Защита шланга	3
45	4121859	Ленточный зажим	16

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
