Шланг защита от разрыва клапан трубопроводы (средний рукоять, рукоять)(1) — HITACHI ZX470LCH-5B

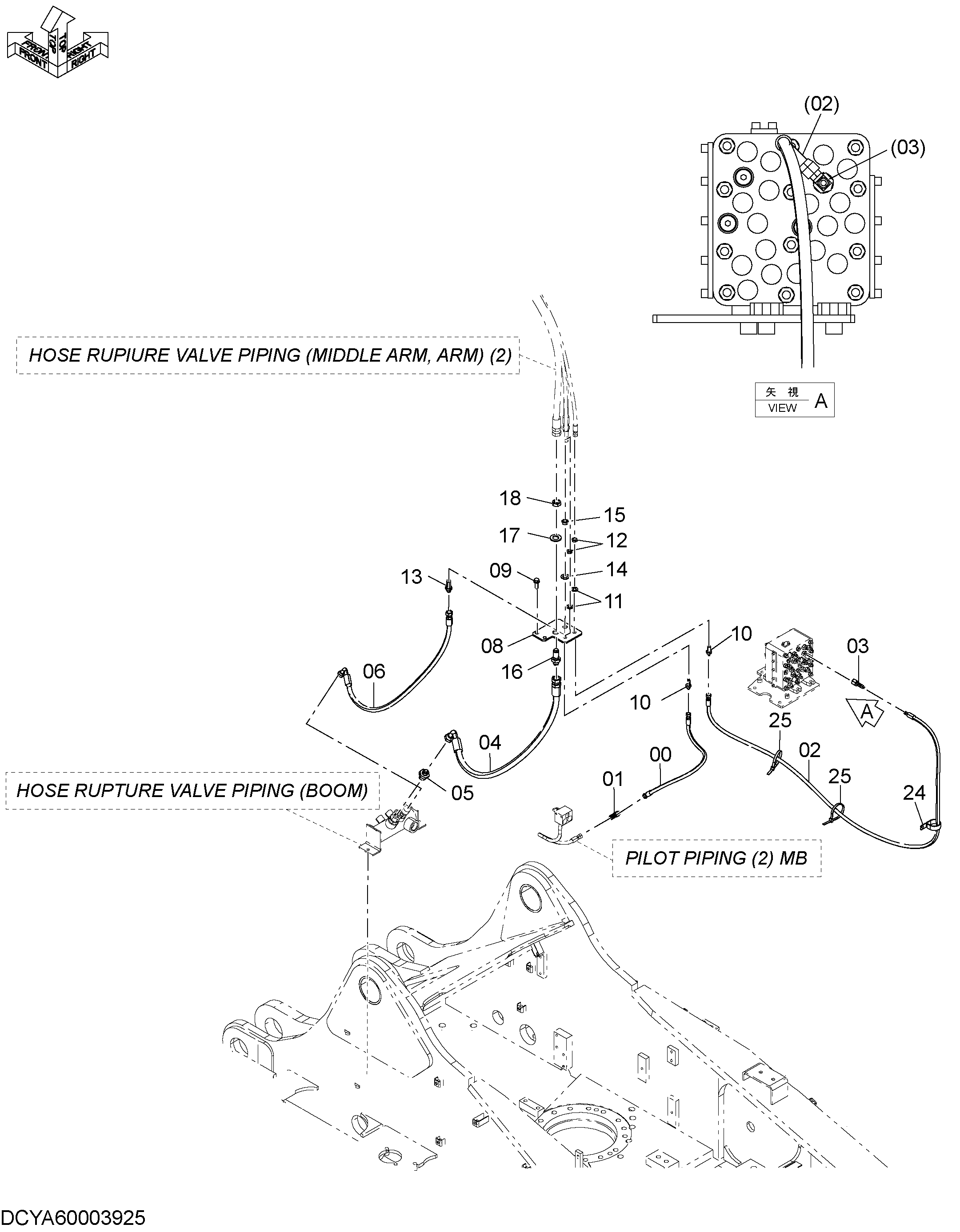

Заводская схема «Шланг защита от разрыва клапан трубопроводы (средний рукоять, рукоять)(1)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9232908 | Шланг в сборе | 1 |
| 00A | 4474672 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 1 |
| 01 | A852433 | Тройник | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 9228217 | Шланг в сборе | 1 |
| 02A | 4606150 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 5 |
| 03 | 4246672 | Соединительный штуцер | 1 |
| 04 | YA60003931 | В сборе шланг | 1 |
| 04A | 4402713 | Шланг | 1 |
| 04B | 4327294 | Защитный кожух | 4 |
| 05 | 4456399 | Адаптер | 1 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 9254556 | Шланг в сборе | 1 |
| 06A | 4313427 | Шланг | 1 |
| 06B | 4327294 | Защитный кожух | 3 |
| 08 | YA00005331 | Пластина | 1 |
| 09 | J271240 | Болт с шайбой | 2 |
| 09A | J901240 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 4202532 | Адаптер | 2 |
| 11 | A590116 | Плоская шайба | 2 |
| 12 | 4202531 | Гайка | 2 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4315207 | Адаптер | 1 |
| 14 | A590120 | Плоская шайба | 1 |
| 15 | 4316589 | Гайка | 1 |
| 16 | 4617059 | Адаптер | 1 |
| 17 | A590127 | Плоская шайба | 1 |
| 18 | 4617058 | Гайка | 1 |
| 24 | 4190265 | Зажим | 1 |
| 25 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
