Нижний стрела шланг защита от разрыва клапан трубопроводы (4.1m нижний стрела) — HITACHI ZX470LCH-5B

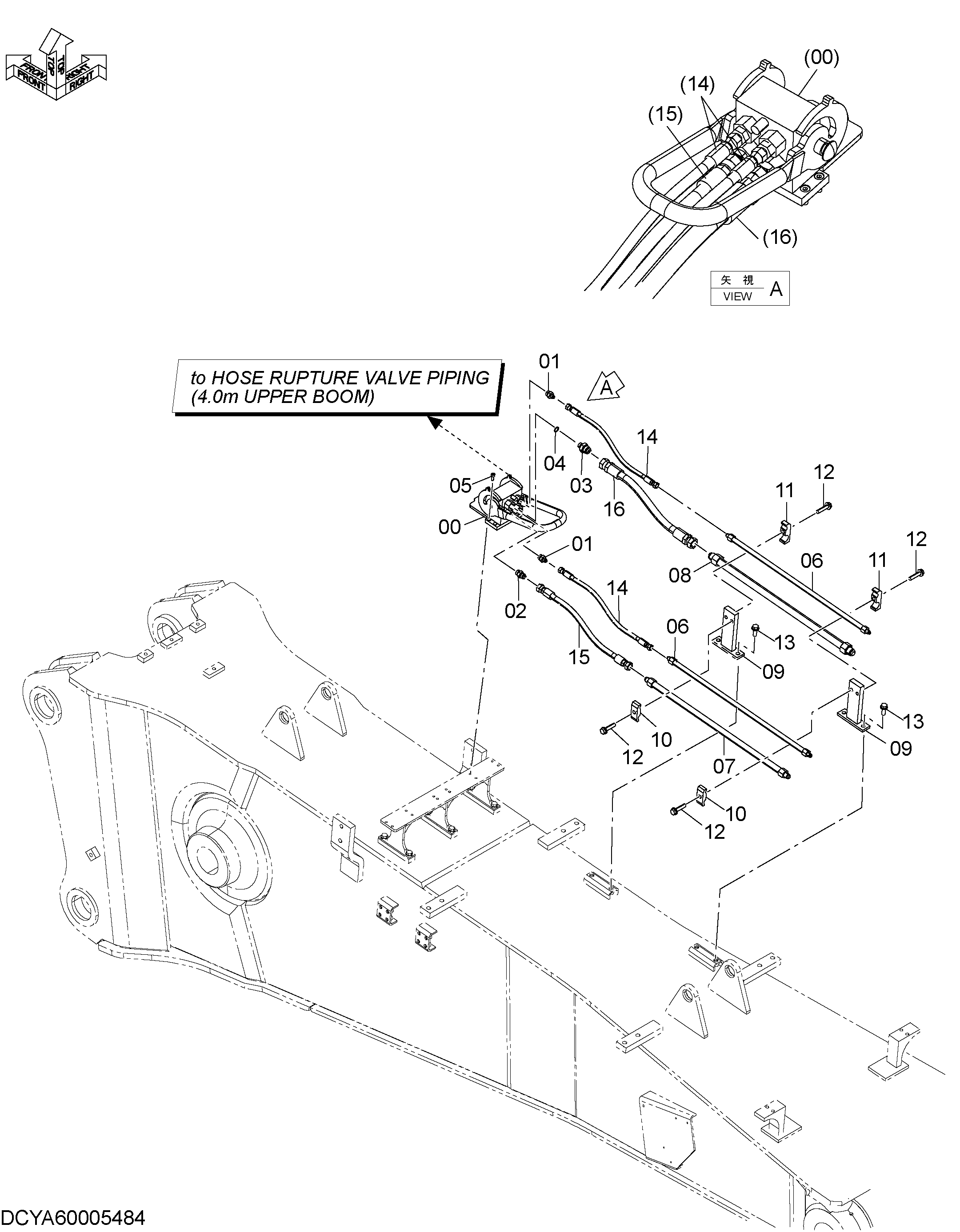

Заводская схема «Нижний стрела шланг защита от разрыва клапан трубопроводы (4.1m нижний стрела)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00007813 | Муфта | 1 |
| 01 | 4209765 | Адаптер | 2 |
| 01A | U10778U | Уплотнительное кольцо | 1 |
| 02 | 4236730 | Адаптер | 1 |
| 02A | U10778U | Уплотнительное кольцо | 1 |
| 03 | 4366093 | Адаптер | 1 |
| 04 | U10778U | Уплотнительное кольцо | 1 |
| 05 | J780820 | Болт с внутренним шестигранником | 4 |
| 06 | YA40004969 | Трубка | 2 |
| 07 | YA40004970 | Трубка | 1 |
| 08 | YA40004971 | Трубка | 1 |
| 09 | YA40004944 | Кронштейн | 2 |
| 10 | 4202559 | Хомут трубки | 2 |
| 11 | 4719375 | Хомут трубки | 2 |
| 12 | J271255 | Болт с шайбой | 4 |
| 12A | J901255 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J271235 | Болт с шайбой | 4 |
| 13A | J901235 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 9218871 | Шланг в сборе | 2 |
| 14A | 4269834 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 1 |
| 15 | YA60005460 | В сборе шланг | 1 |
| 15A | 4270456 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 2 |
| 16 | YA60005533 | В сборе шланг | 1 |
| 16A | 4305403 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
