Нижний стрела передний снятие трубопроводы — HITACHI ZX470LCH-5B

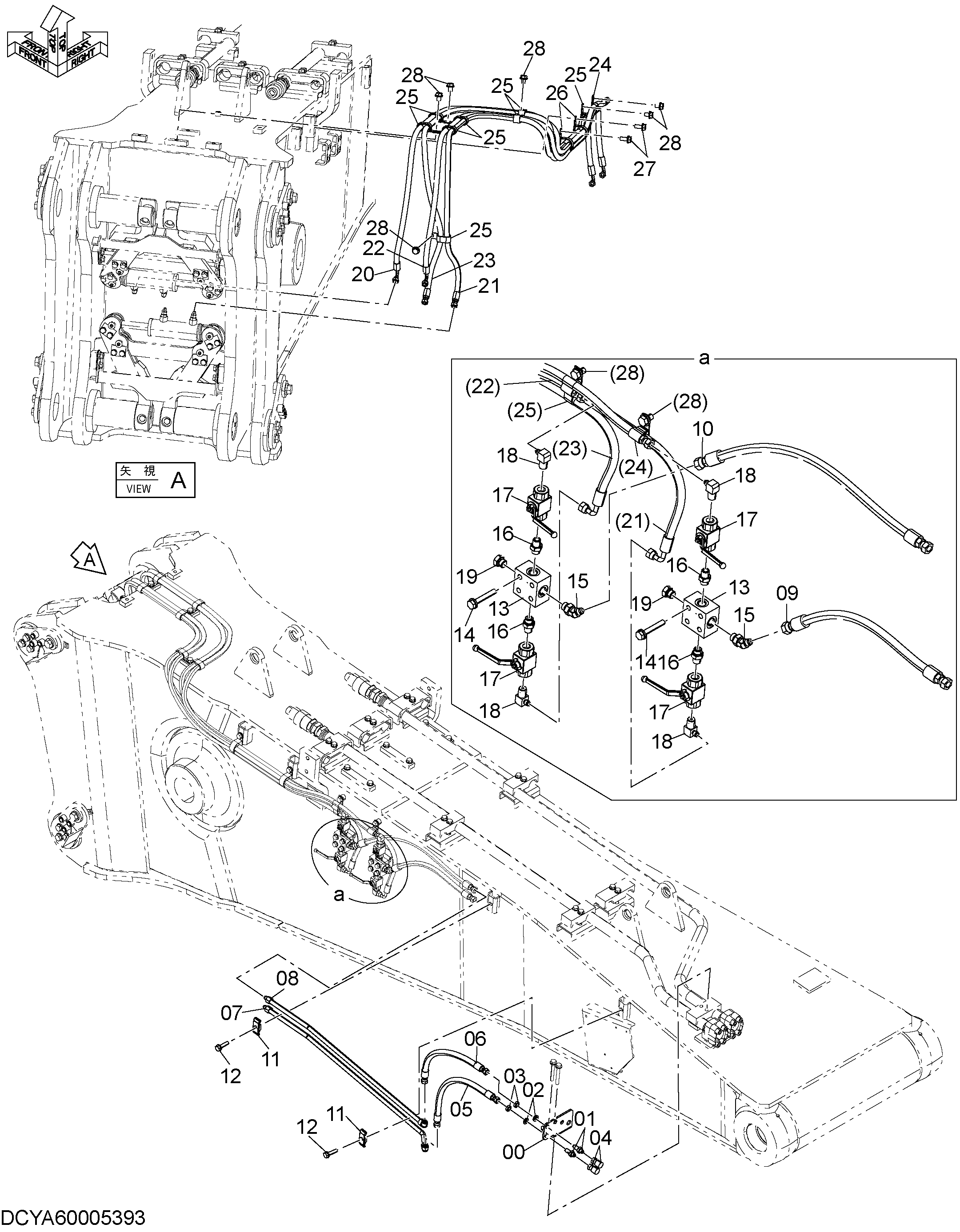

Заводская схема «Нижний стрела передний снятие трубопроводы» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00013348 | Пластина | 1 |
| 01 | 4202532 | Адаптер | 2 |
| 02 | A590914 | Пружинная шайба | 2 |
| 03 | 4202531 | Гайка | 2 |
| 04 | 4223518 | Пробка унион | 2 |
| 05 | YA60005508 | В сборе шланг | 1 |
| 05A | YA00007978 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 2 |
| 06 | YA60005509 | В сборе шланг | 1 |
| 06A | YA00007979 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 2 |
| 07 | YA40005016 | Трубка | 1 |
| 08 | YA40005015 | Трубка | 1 |
| 09 | 9298035 | В сборе шланг | 1 |
| 09A | 4694049 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 1 |
| 10 | YA60005507 | В сборе шланг | 1 |
| 10A | 4713317 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 2 |
| 11 | 4189858 | Хомут трубки | 2 |
| 12 | J271250 | Болт с шайбой | 2 |
| 12A | J901250 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 3121467 | Блок | 2 |
| 14 | J271060 | Болт с шайбой | 8 |
| 14A | J901060 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | A852233 | Угловой штуцер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4229648 | Адаптер | 4 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4622779 | Запорный клапан | 4 |
| 18 | 4182734 | Угловой штуцер | 4 |
| 19 | A885003 | Пробка | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | YA60005473 | В сборе шланг | 1 |
| 20A | YA00007963 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 6 |
| 21 | YA60005474 | В сборе шланг | 1 |
| 21A | YA00007964 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 7 |
| 22 | YA60005475 | В сборе шланг | 1 |
| 22A | YA00007965 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 5 |
| 23 | YA60005476 | В сборе шланг | 1 |
| 23A | YA00007966 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 7 |
| 24 | 4190277 | Зажим | 1 |
| 25 | 4190266 | Зажим | 8 |
| 26 | 4193848 | Зажим | 2 |
| 27 | J271230 | Болт с шайбой | 2 |
| 27A | J901230 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 28 | J271220 | Болт с шайбой | 6 |
| 28A | J901220 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
