Катвалк (наклон) — HITACHI ZX470LCH-5B

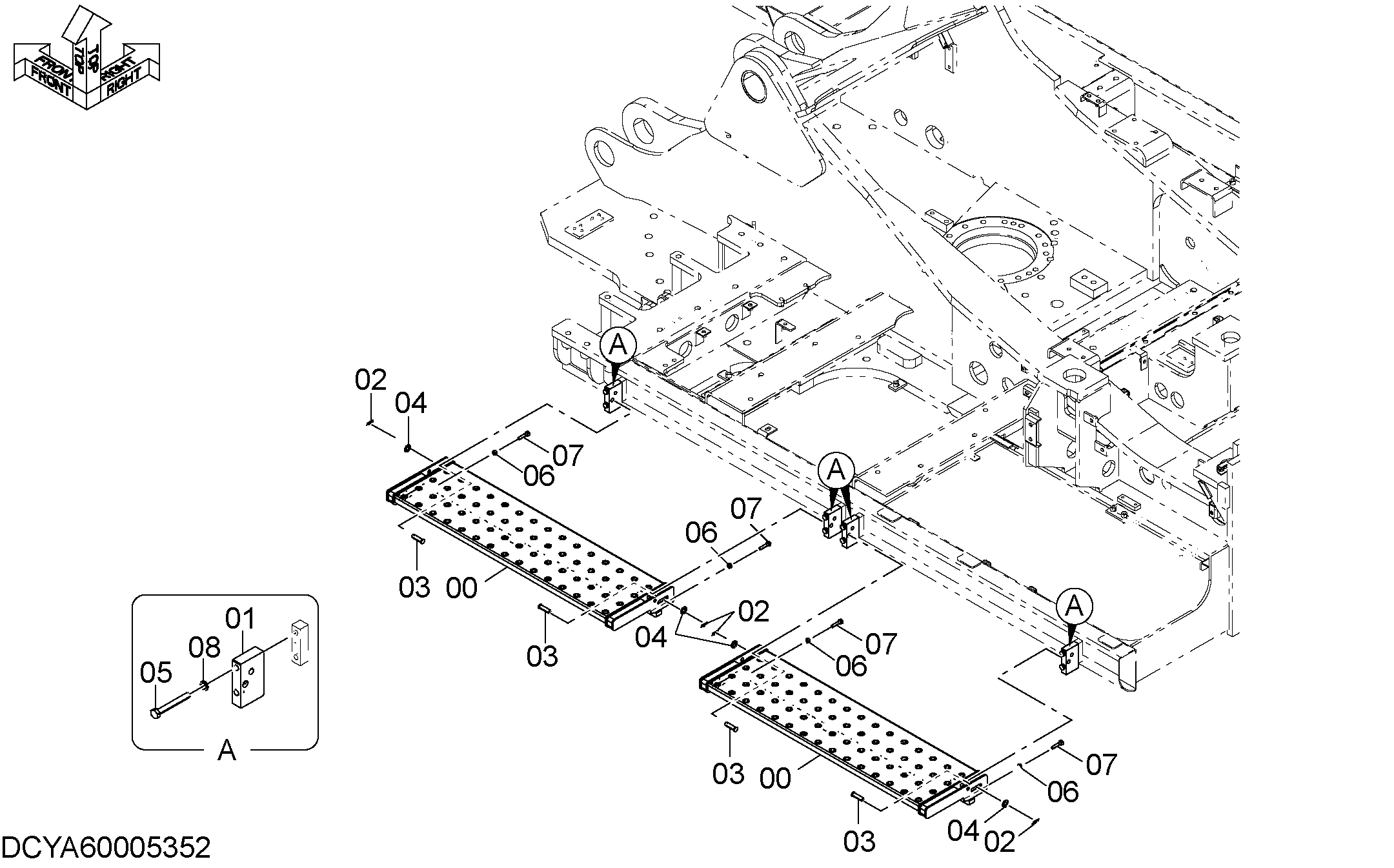

Заводская схема «Катвалк (наклон)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40008348 | Ступень | 2 |
| 01 | YA00012562 | Кронштейн | 4 |
| 02 | 4022700 | Стопорный палец | 4 |
| 03 | 4338267 | Палец | 4 |
| 04 | A590116 | Плоская шайба | 4 |
| 05 | J901200 | Болт | 8 |
| 06 | J950010 | Гайка | 4 |
| 07 | M261045 | Болт | 4 |
| 08 | A590912 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
