Шланг защита от разрыва клапан трубопроводы (средний рукоять, рукоять)(2) — HITACHI ZX470LCH-5B

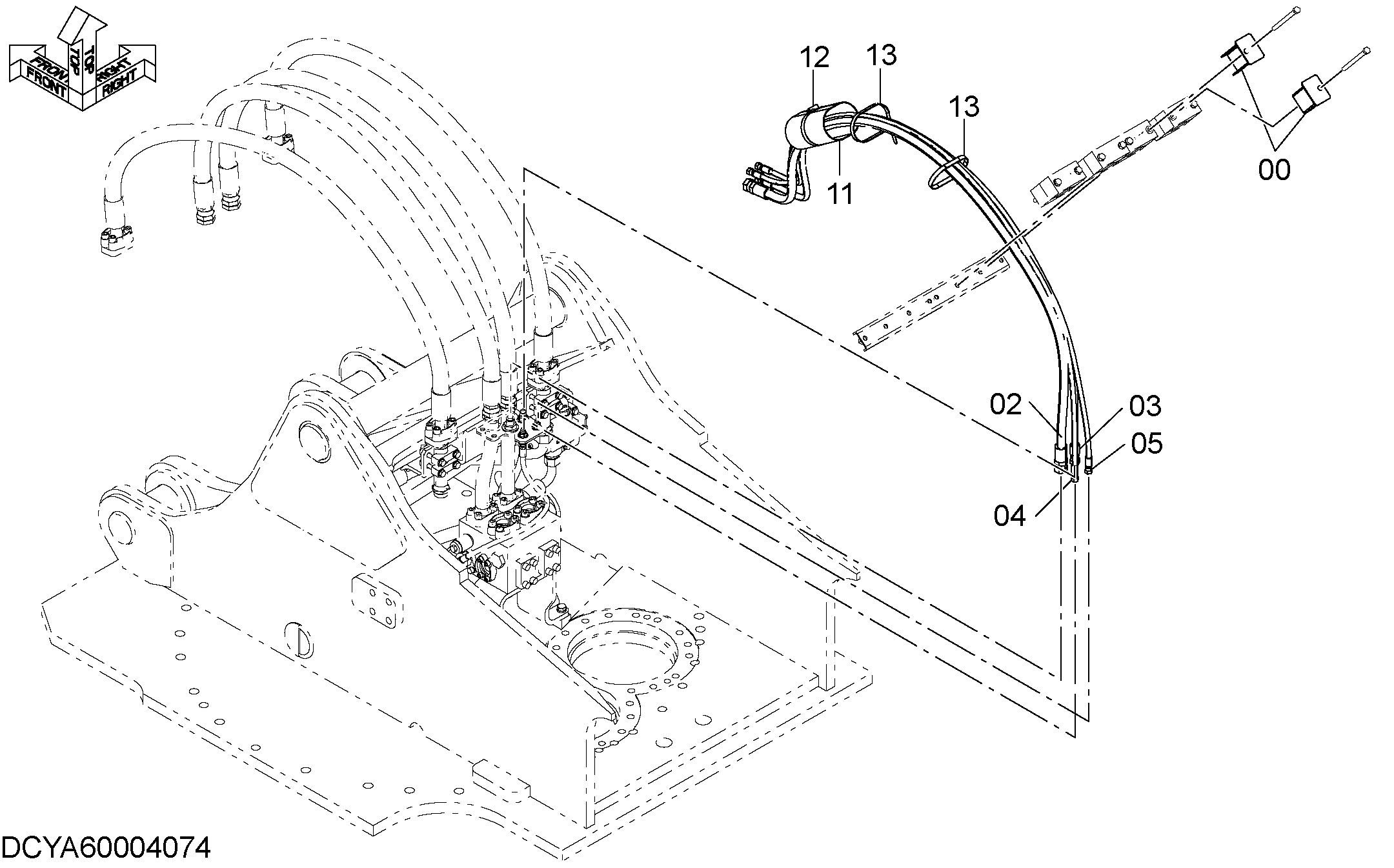

Заводская схема «Шланг защита от разрыва клапан трубопроводы (средний рукоять, рукоять)(2)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40003597 | Кронштейн | 2 |
| 02 | YA60004068 | В сборе шланг | 1 |
| 02A | YA00005459 | Шланг | 1 |
| 02B | 4327294 | Защитный кожух | 8 |
| 03 | 9270218 | В сборе шланг | 1 |
| 03A | 4661762 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 8 |
| 04 | 9297376 | В сборе шланг | 1 |
| 04A | 4693126 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 6 |
| 05 | 9297377 | В сборе шланг | 1 |
| 05A | 4693127 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 6 |
| 11 | 4155962 | Резиновая прокладка | 1 |
| 12 | 4351924 | Хомут шланга | 1 |
| 13 | 4303967 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
