Гидравлический палец трубопроводы — HITACHI ZX470LCH-5B

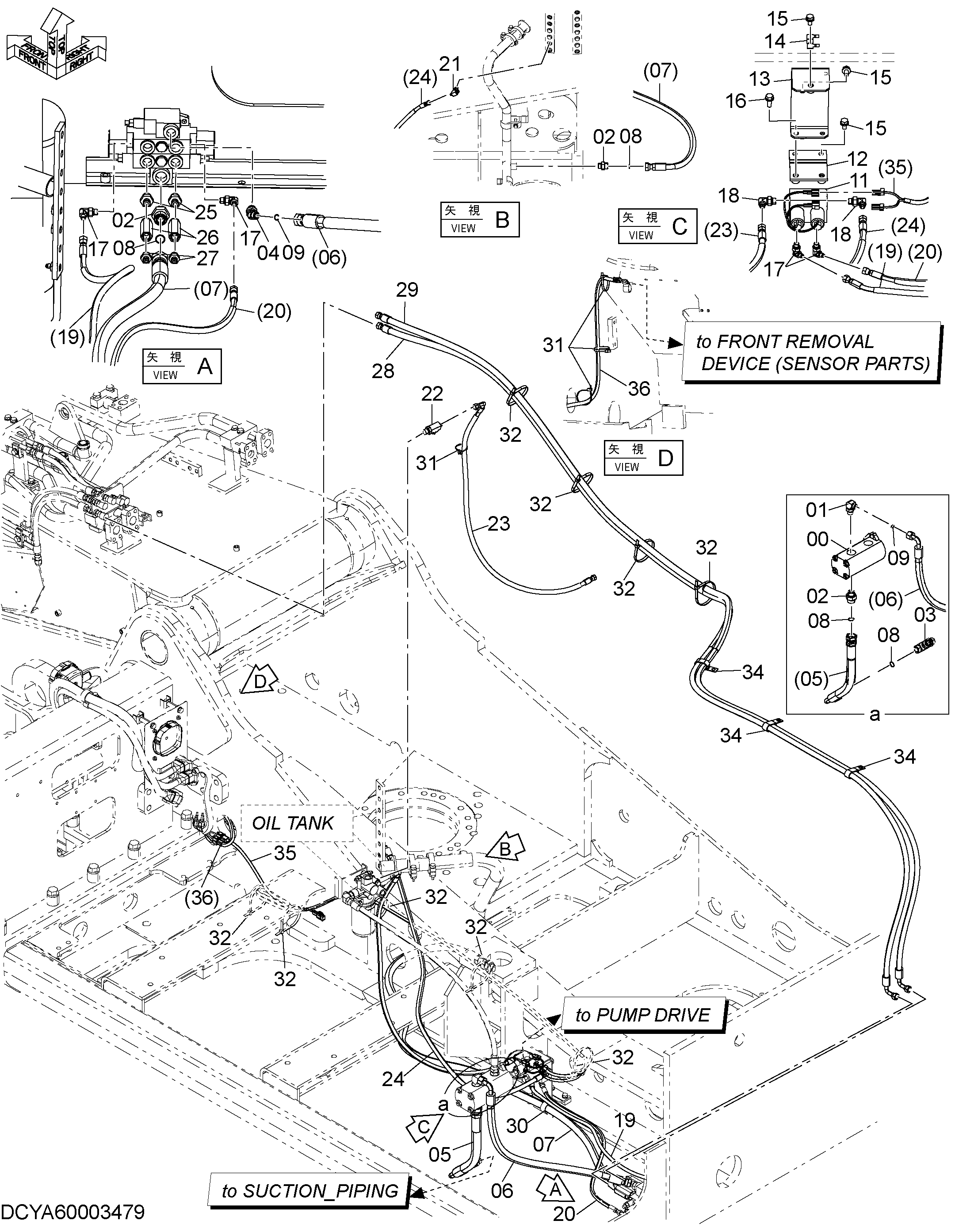

Заводская схема «Гидравлический палец трубопроводы» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9218033 | Шестерённый насос | 1 |
| 01 | A853344 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | A853166 | Адаптер | 3 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | A853466 | Тройник | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | A853244 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4300369 | Шланг | 1 |
| 06 | YA60003203 | В сборе шланг | 1 |
| 06A | 4686495 | Шланг | 1 |
| 06B | 4327315 | Защитный кожух | 1 |
| 07 | YA60001974 | В сборе шланг | 1 |
| 07A | 4617753 | Шланг | 1 |
| 07B | 4446406 | Защитный кожух | 4 |
| 08 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 4138938 | Уплотнительное кольцо | 2 |
| 11 | 4463199 | Электромагнитный клапан | 1 |
| 12 | YA40002793 | Кронштейн | 1 |
| 13 | YA40002794 | Кронштейн | 1 |
| 14 | 4602634 | Кронштейн | 1 |
| 15 | J271020 | Болт с шайбой | 5 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | J271030 | Болт с шайбой | 2 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | A852322 | Угловой штуцер | 4 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852333 | Угловой штуцер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | YA60003205 | В сборе шланг | 1 |
| 19A | 4709160 | Шланг | 1 |
| 19B | 4327315 | Защитный кожух | 2 |
| 20 | YA60003206 | В сборе шланг | 1 |
| 20A | 4643582 | Шланг | 1 |
| 20B | 4327315 | Защитный кожух | 2 |
| 21 | A852533 | Тройник | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4445981 | Тройник | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 9271441 | Шланг в сборе | 1 |
| 24 | YA60003204 | В сборе шланг | 1 |
| 24A | 4455839 | Шланг | 1 |
| 24B | 4327315 | Защитный кожух | 3 |
| 25 | 4229542 | Адаптер | 2 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 25B | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4386347 | Клапан словретур | 2 |
| 27 | A852133 | Адаптер | 2 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | YA60014113 | В сборе шланг | 1 |
| 28A | YA00013610 | Шланг | 1 |
| 28B | 4327293 | Защитный кожух | 6 |
| 29 | YA60014114 | В сборе шланг | 1 |
| 29A | YA00013610 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 6 |
| 30 | 4190264 | Зажим | 1 |
| 31 | 4055312 | Ленточный зажим | 4 |
| 32 | 4121859 | Ленточный зажим | 9 |
| 34 | 4190266 | Зажим | 3 |
| 35 | YA00007029 | Жгут проводов | 1 |
| 36 | YA00011745 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
