Лубрикатор детали — HITACHI ZX470LCH-5B

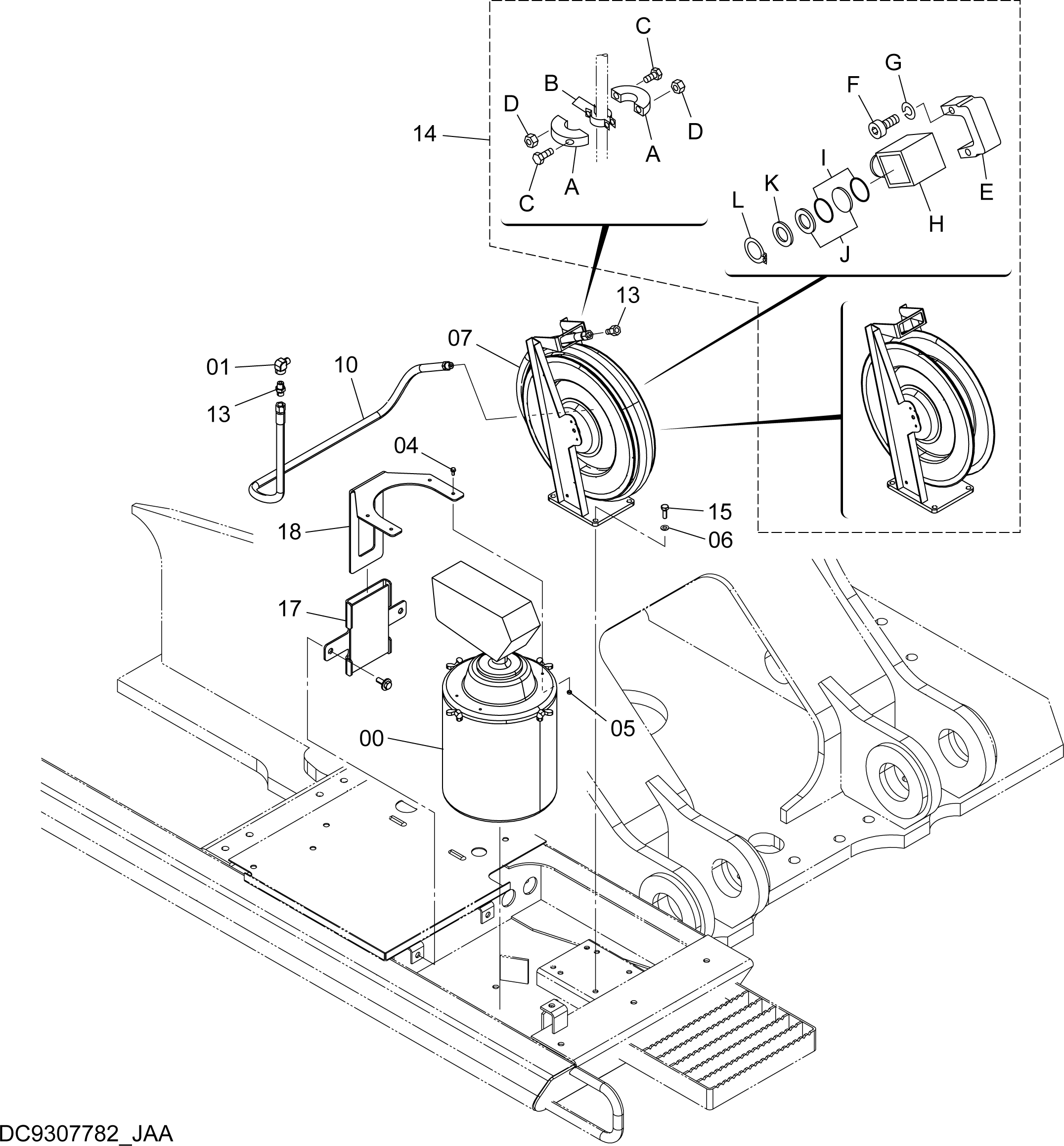

Заводская схема «Лубрикатор детали» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4281956 | Лубрикатор | 1 |
| 01 | 94-0631 | Угловой штуцер | 1 |
| 04 | J260616 | Болт с шайбой | 4 |
| 04A | J900616 | Болт | 1 |
| 04B | A590106 | Плоская шайба | 1 |
| 05 | M500605 | Гайка | 4 |
| 06 | A590910 | Пружинная шайба | 4 |
| 07 | 4353626 | Шланг | 1 |
| 10 | 4055122 | Шланг | 1 |
| 13 | 94-1302 | Адаптер | 1 |
| 14 | 4155472 | Реел шланг | 1 |
| 14A | 4174317 | Ограничитель | 2 |
| 14B | 4174318 | Лента | 2 |
| 14C | M340840 | Болт с внутренним шестигранником | 2 |
| 14D | M500807 | Гайка | 2 |
| 14E | 4191052 | Ограничитель | 1 |
| 14F | M340635 | Болт с внутренним шестигранником | 2 |
| 14G | A590906 | Пружинная шайба | 2 |
| 14H | 4177040 | Соединение свивел | 1 |
| 14I | 953610 | Уплотнительное кольцо | 2 |
| 14J | 4028266 | Опорное кольцо | 2 |
| 14K | 4188274 | Шайба | 1 |
| 14L | 4188275 | Кольцо | 1 |
| 15 | J901030 | Болт | 4 |
| 17 | 8117584 | Кронштейн | 1 |
| 18 | 4699455 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
