Высокий вылет демонтажный передний средний гидроцилиндр рукояти трубопроводы (с HRV) — HITACHI ZX470LCH-5B

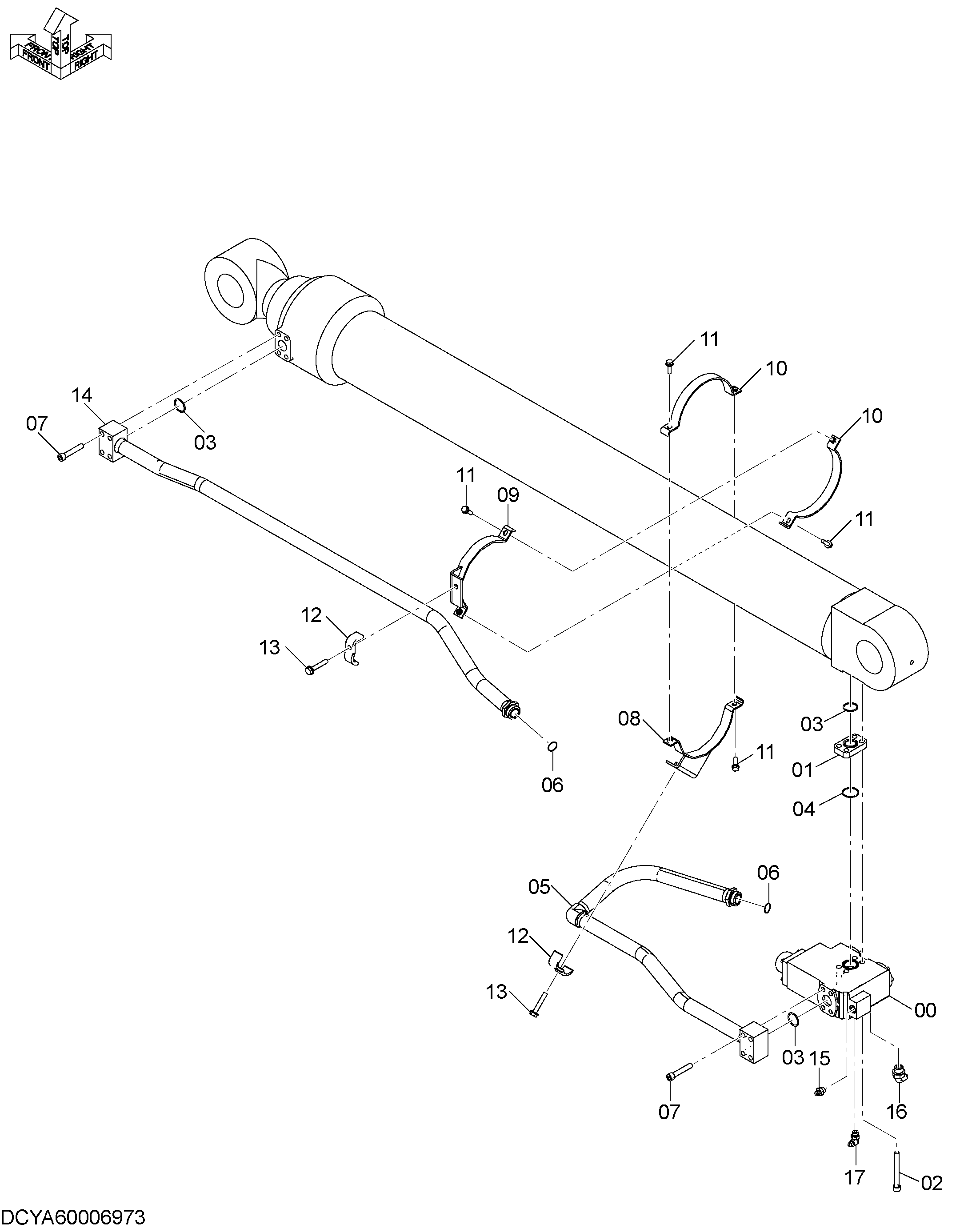

Заводская схема «Высокий вылет демонтажный передний средний гидроцилиндр рукояти трубопроводы (с HRV)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4656650 | Удерживающий клапан | 1 |
| 01 | 4693213 | Фланец | 1 |
| 02 | M341402 | Болт с внутренним шестигранником | 4 |
| 03 | 4508805 | Уплотнительное кольцо | 3 |
| 04 | A811045 | Уплотнительное кольцо | 1 |
| 05 | 8116117 | Трубка | 1 |
| 06 | 4187329 | Уплотнительное кольцо | 2 |
| 07 | M341480 | Болт с внутренним шестигранником | 8 |
| 08 | 8116118 | Хомут | 1 |
| 09 | 8109086 | Хомут | 1 |
| 10 | 8109085 | Хомут | 2 |
| 11 | J271035 | Болт с шайбой | 4 |
| 11A | J901035 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4053698 | Хомут трубки | 2 |
| 13 | J271270 | Болт с шайбой | 2 |
| 13A | J901270 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 8109084 | Трубка | 1 |
| 15 | A852133 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4353073 | Угловой штуцер | 1 |
| 16A | 4506424 | О-ринга | 1 |
| 17 | A852333 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
