Масляный фильтр трубопроводы — HITACHI ZX470LCH-5B

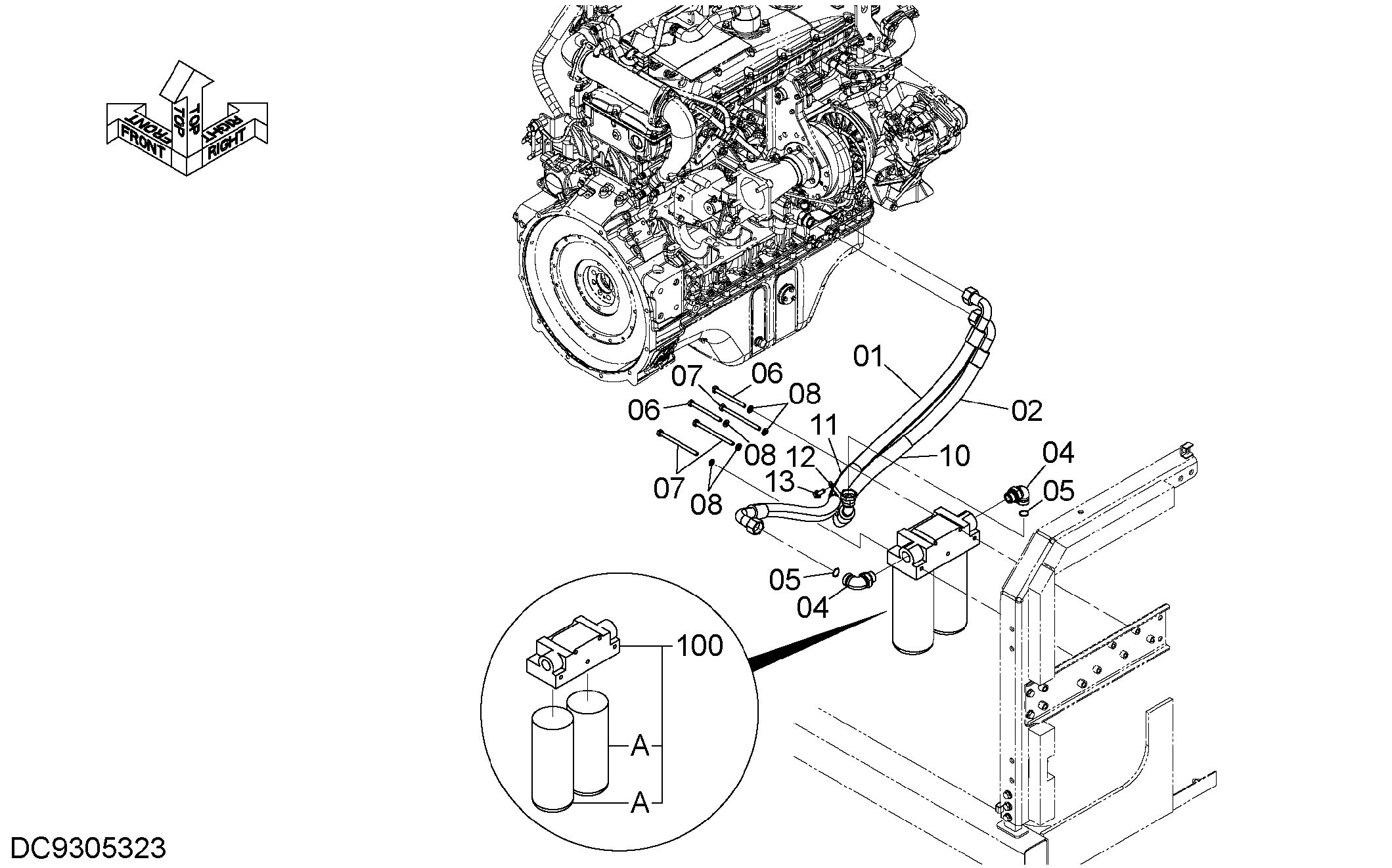

Заводская схема «Масляный фильтр трубопроводы» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4714710 | Шланг масляный | 1 |
| 02 | 4717201 | Шланг масляный | 1 |
| 04 | 4443907 | Угловой штуцер | 2 |
| 04A | 4153108 | Уплотнительное кольцо | 1 |
| 05 | 4420526 | Уплотнительное кольцо | 2 |
| 06 | J901004 | Болт | 2 |
| 07 | J901010 | Болт | 3 |
| 08 | A590110 | Плоская шайба | 5 |
| 10 | 4327294 | Трубка спирал | 1 |
| 11 | 4376631 | Защитный кожух | 1 |
| 12 | 4470169 | Зажим | 1 |
| 13 | J271025 | Болт с шайбой | 1 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 100 | 4466383 | Масляный фильтр | 1 |
| 100A | 4658521 | Масляный фильтр | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
