Гидрораспределитель — HITACHI ZX470LCH-5B

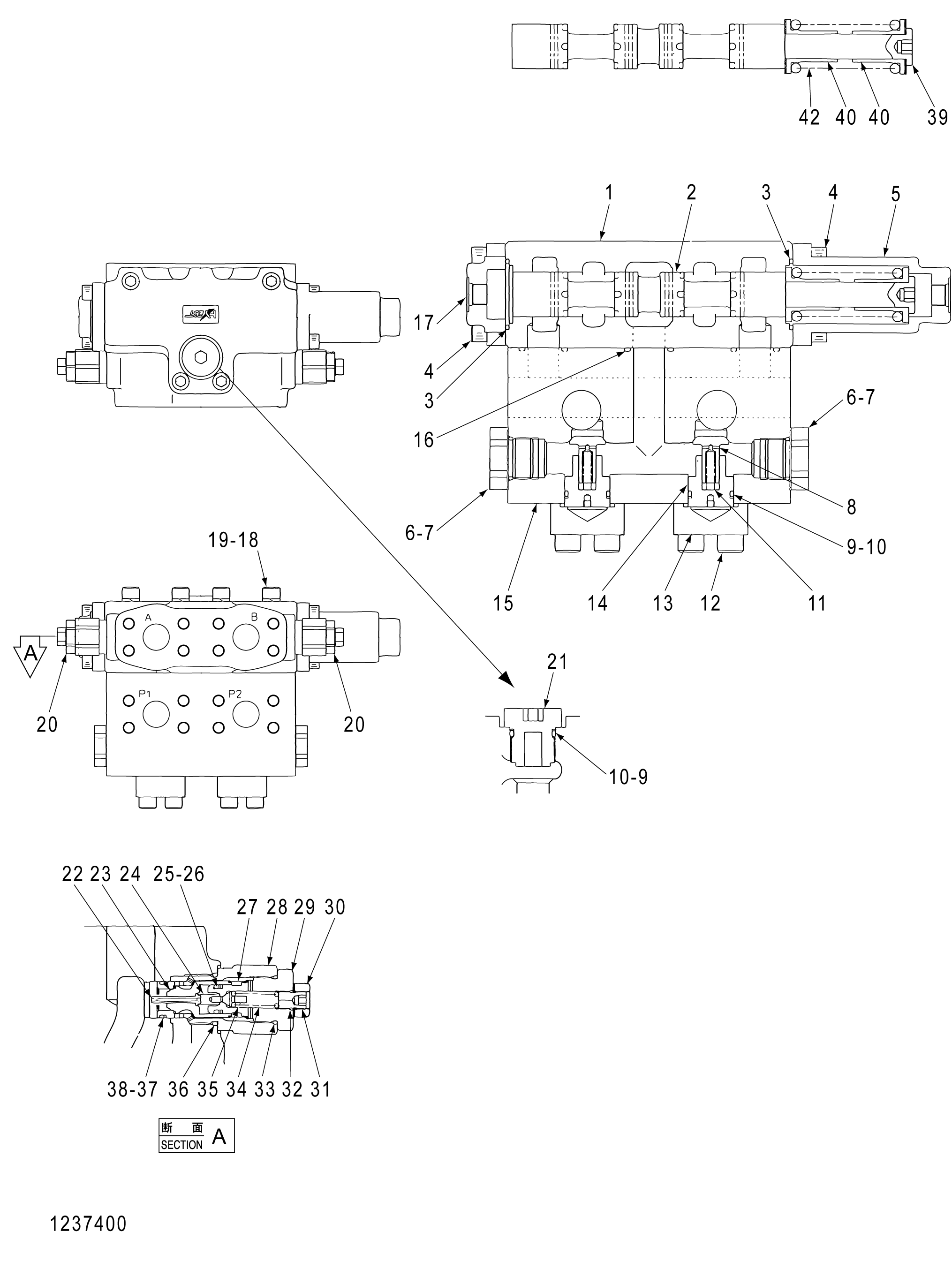

Заводская схема «Гидрораспределитель» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4605654 | Гидрораспределитель | 1 | |
| 2 | 1237401 | Плунжер | 1 |
| 2A | 0622808 | Колпачок | 1 |
| 2B | 1194205 | Направляющая | 2 |
| 2C | 0622807 | Пружина | 1 |
| 3 | 4051362 | Уплотнительное кольцо | 2 |
| 4 | M341230 | Болт с внутренним шестигранником | 4 |
| 5 | 0877203 | Крышка | 1 |
| 6 | 0818102 | Колпачок | 2 |
| 7 | 0624703 | Уплотнительное кольцо | 2 |
| 8 | 0622829 | Проверка | 2 |
| 9 | 4088425 | Уплотнительное кольцо | 3 |
| 10 | 0223104 | Опорное кольцо | 3 |
| 11 | 0622827 | Пружина | 2 |
| 12 | M341445 | Болт с внутренним шестигранником | 8 |
| 13 | 0622858 | Фланец | 2 |
| 14 | 1237402 | Втулка | 2 |
| 15 | 1237403 | Коллектор | 1 |
| 16 | 0166707 | Уплотнительное кольцо | 3 |
| 17 | 0622803 | Крышка | 1 |
| 18 | 1237404 | Болт с внутренним шестигранником | 4 |
| 19 | 0622865 | Шайба | 4 |
| 21 | 0622861 | Колпачок | 1 |
| 22-38 | 4469380 | Предохранительный клапан | 2 |
| 22 | 0809729 | Поршень | 2 |
| 23 | 0809728 | Тарельчатый клапан | 2 |
| 24 | 0809727 | Пружина | 2 |
| 25 | 0809726 | Уплотнительное кольцо | 2 |
| 26 | 0809725 | Опорное кольцо | 4 |
| 27 | 0809724 | Пружина | 2 |
| 28 | 0809723 | Втулка | 2 |
| 29 | 0809722 | Сиденье | 2 |
| 30 | 0809721 | Гайка | 2 |
| 31 | 0809730 | Винт | 2 |
| 32 | 4153089 | Уплотнительное кольцо | 2 |
| 33 | 0809731 | Уплотнительное кольцо | 2 |
| 34 | 0809732 | Пружина | 2 |
| 35 | 0809733 | Тарельчатый клапан | 2 |
| 36 | 4153108 | Уплотнительное кольцо | 2 |
| 37 | 4027959 | Опорное кольцо | 2 |
| 38 | 4153099 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
