Шланг защита от разрыва клапан трубопроводы (рукоять) — HITACHI ZX470LCH-5B

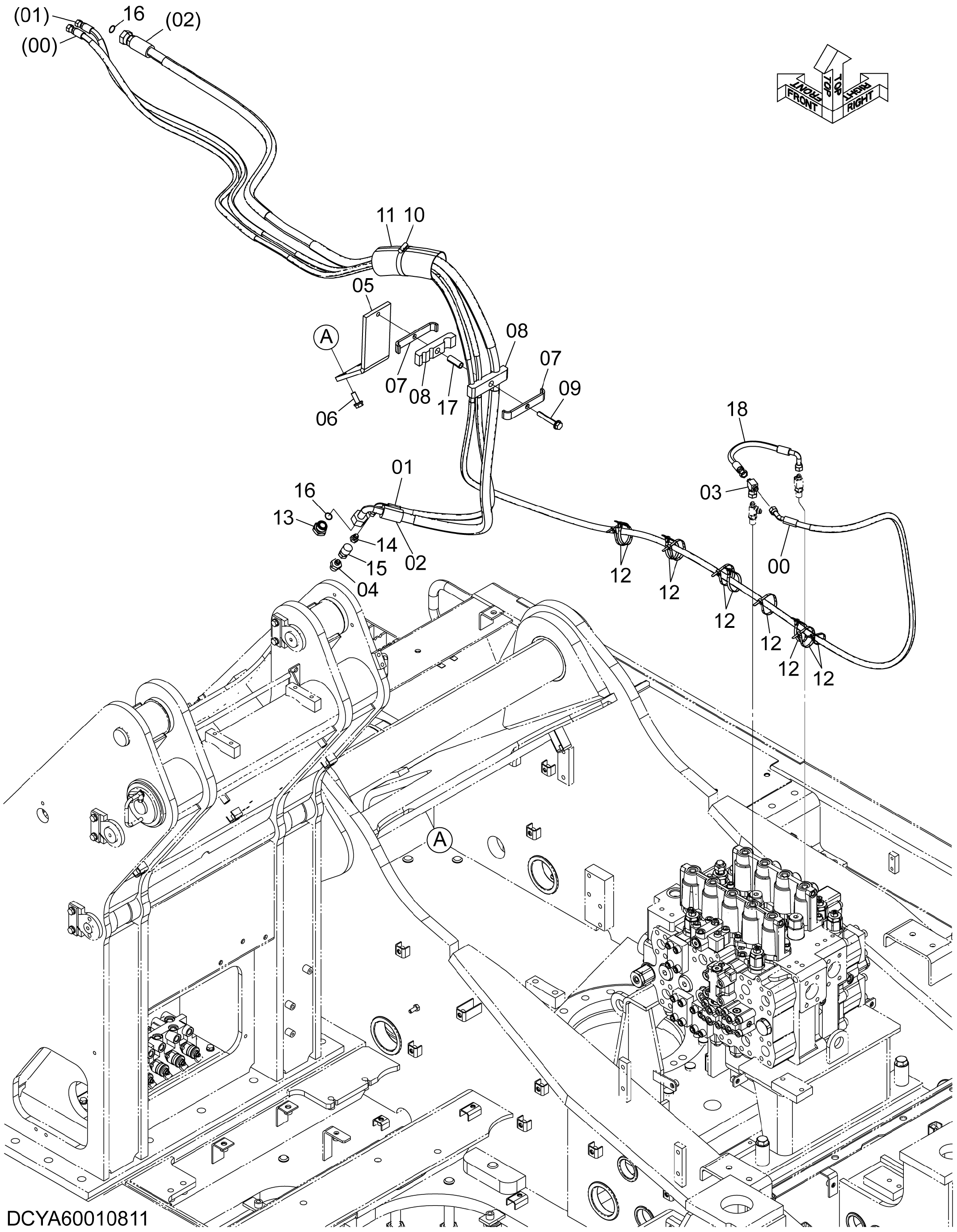

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60010813 | В сборе шланг | 1 |
| 00A | 4330788 | Шланг | 1 |
| 00B | 4327293 | Трубка спирал | 14 |
| 01 | YA60010629 | В сборе шланг | 1 |
| 01A | 4327293 | Трубка спирал | 8 |
| 01B | 4709590 | Шланг | 1 |
| 02 | YA60010628 | В сборе шланг | 1 |
| 02A | YA00014543 | Шланг | 1 |
| 02B | 4327294 | Трубка спирал | 10 |
| 03 | 4226236 | Соединительный штуцер | 1 |
| 04 | A852143 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4660202 | Кронштейн | 1 |
| 06 | J271235 | Болт с шайбой | 2 |
| 06A | J901235 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | 4335755 | Хомут | 2 |
| 08 | 4711014 | Хомут шланга | 2 |
| 09 | J271280 | Болт с шайбой | 1 |
| 09A | J901280 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 4505385 | Хомут шланга | 1 |
| 11 | 4219918 | Резиновая втулка | 1 |
| 12 | 4121859 | Ленточный зажим | 10 |
| 13 | 4209823 | Пробка | 1 |
| 14 | 4222076 | Пробка | 1 |
| 15 | 4223518 | Пробка унион | 1 |
| 16 | 4187308 | Уплотнительное кольцо | 2 |
| 17 | 4710904 | Проставка | 1 |
| 18 | 4229857 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
