Топливные трубопроводы (1) — HITACHI ZX470LCH-5B

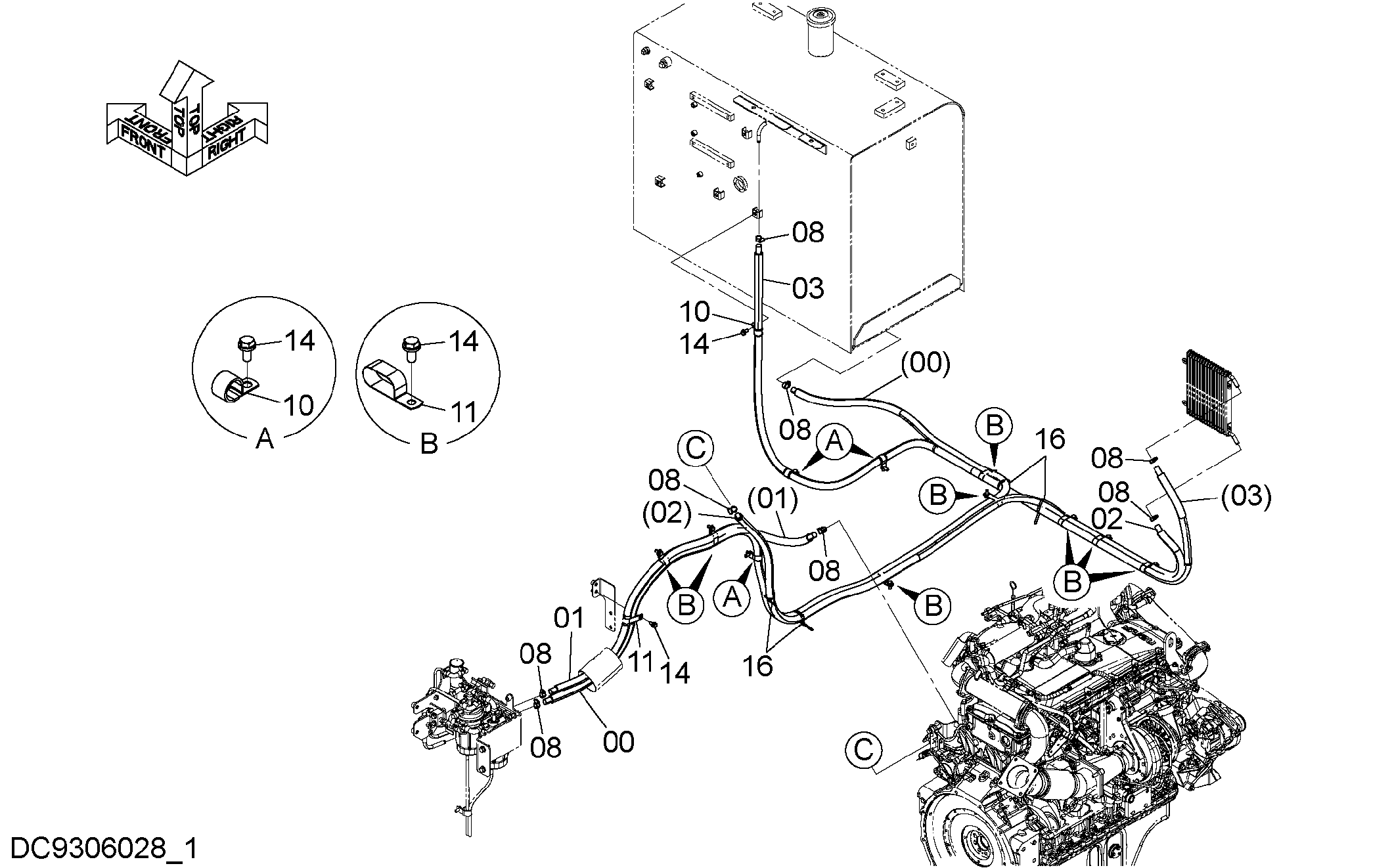

Заводская схема «Топливные трубопроводы (1)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9314986 | Топливный шланг | 1 |
| 00A | 4714597 | Топливный шланг | 1 |
| 00B | 4714598 | Трубка | 1 |
| 01 | 9314988 | Топливный шланг | 1 |
| 01A | 4714592 | Топливный шланг | 1 |
| 01B | 4714596 | Трубка | 1 |
| 02 | 9311107 | Топливный шланг | 1 |
| 02A | 4710257 | Топливный шланг | 1 |
| 02B | 4710258 | Трубка корругатед | 1 |
| 03 | 9311098 | Топливный шланг | 1 |
| 03A | 4710255 | Топливный шланг | 1 |
| 03B | 4710256 | Трубка корругатед | 1 |
| 08 | 4514699 | Хомут шланга | 8 |
| 10 | 4192035 | Зажим | 4 |
| 11 | 4411911 | Зажим | 9 |
| 14 | J271025 | Болт с шайбой | 13 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 4055312 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
