Опора двигателя — HITACHI ZX470LCH-5B

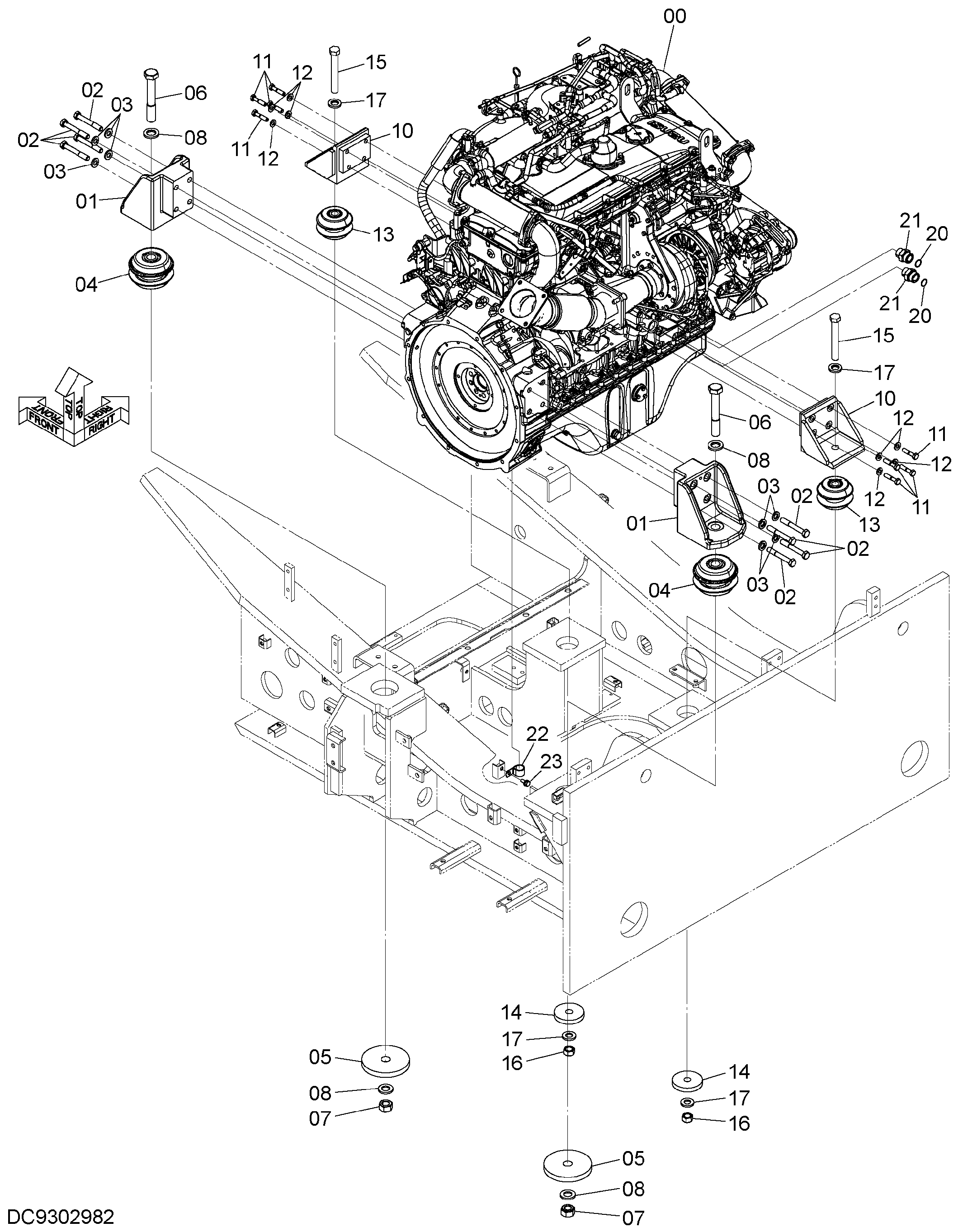

Заводская схема «Опора двигателя» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4700754 | Двигатель | 1 |
| 01 | 2057741 | Кронштейн | 2 |
| 02 | J931602 | Болт | 8 |
| 03 | 4114405 | Шайба | 8 |
| 04 | 4700232 | Амортизатор | 2 |
| 05 | 4633971 | Пластина | 2 |
| 06 | J932713 | Болт | 2 |
| 07 | M660027 | U-образная гайка | 2 |
| 08 | 4085857 | Шайба | 4 |
| 10 | 8117246 | Кронштейн | 2 |
| 11 | J921255 | Болт | 8 |
| 12 | J222012 | Шайба | 8 |
| 13 | 4700231 | Амортизатор | 2 |
| 14 | 4247426 | Пластина | 2 |
| 15 | J932211 | Болт | 2 |
| 16 | M660022 | U-образная гайка | 2 |
| 17 | 4089822 | Шайба | 4 |
| 20 | 4420526 | Уплотнительное кольцо | 2 |
| 21 | 4443904 | Адаптер | 2 |
| 21A | 4153108 | Уплотнительное кольцо | 1 |
| 22 | 4192035 | Зажим | 1 |
| 23 | J271025 | Болт с шайбой | 1 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
