2-Деталь стрела передний центральный стрела (1.0m) — HITACHI ZX470LCH-5B

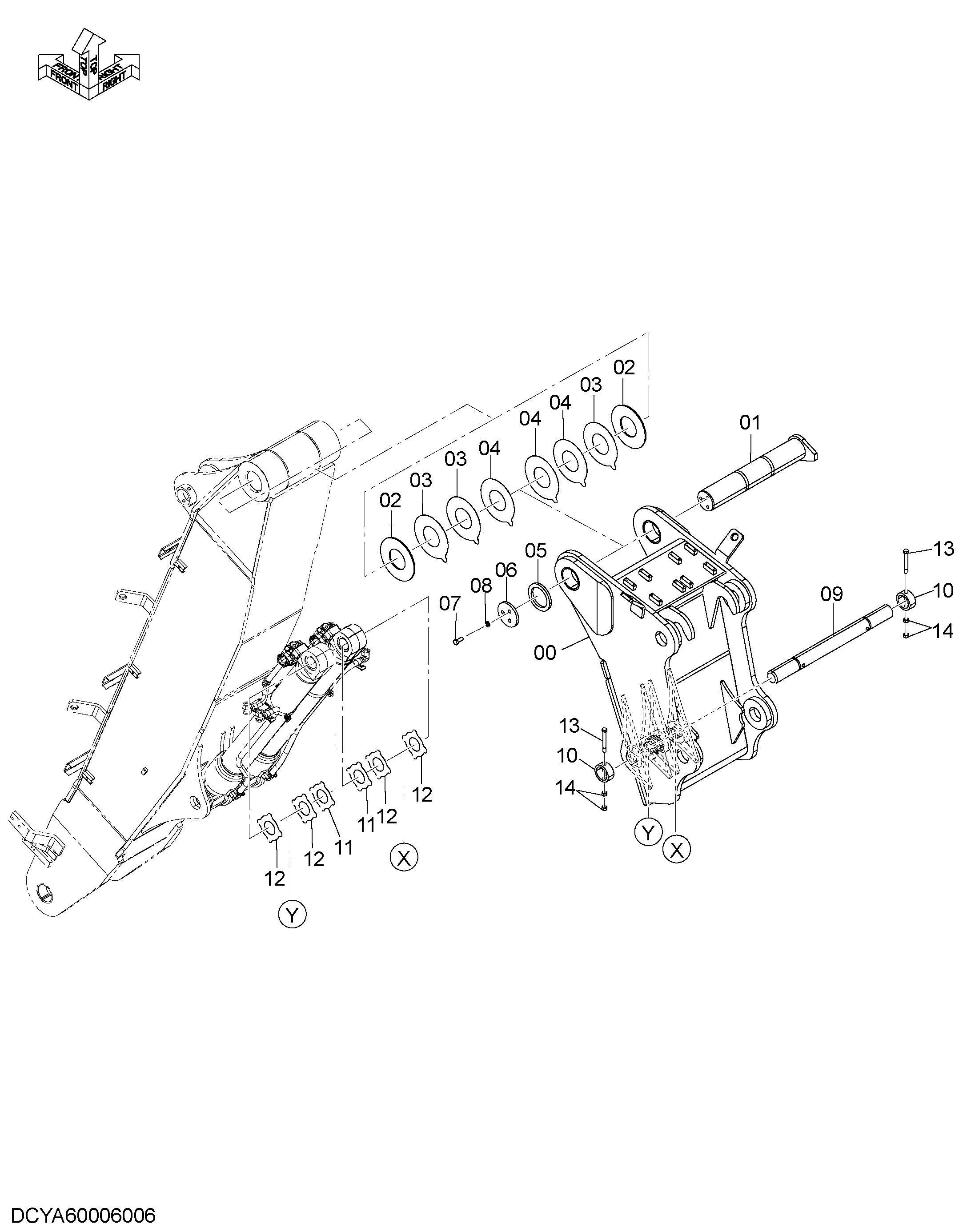

Заводская схема «2-Деталь стрела передний центральный стрела (1.0m)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40005610 | Стрела центральный | 1 |
| 01 | YA40005775 | Палец | 1 |
| 02 | 4652309 | Пластина | 2 |
| 03 | 4652310 | Упорная пластина | 3 |
| 04 | 4652311 | Упорная пластина | 3 |
| 05 | 4622129 | Шайба | 1 |
| 06 | 4622128 | Ограничитель | 1 |
| 07 | J912050 | Болт | 3 |
| 08 | A590920 | Пружинная шайба | 3 |
| 09 | YA00008799 | Палец | 1 |
| 10 | 4067720 | Ограничитель | 2 |
| 11 | 4444285 | Упорная пластина | 2 |
| 12 | 4444284 | Упорная пластина | 4 |
| 13 | 4435126 | Стопорный палец | 2 |
| 14 | J950020 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
