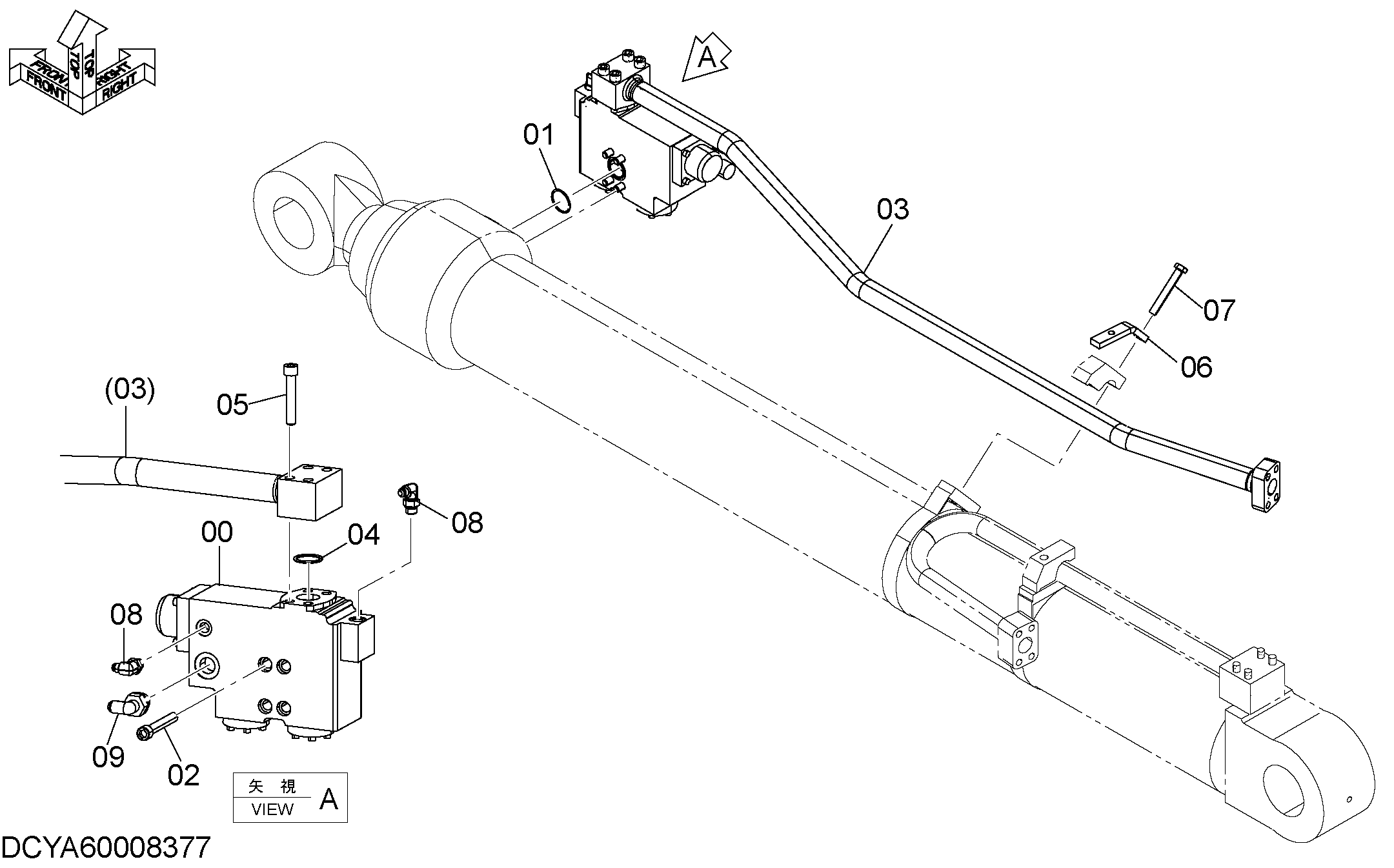

Рукоять(2-деталь・экскаватор) гидроцилиндр рукояти трубопроводы (с HRV) — HITACHI ZX470LCH-5B
Заводская схема «Рукоять(2-деталь・экскаватор) гидроцилиндр рукояти трубопроводы (с HRV)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4656649 | Удерживающий клапан | 1 |
| 01 | A811045 | Уплотнительное кольцо | 1 |
| 02 | M341400 | Болт с внутренним шестигранником | 4 |
| 03 | 8127208 | Трубка | 1 |
| 04 | 4508805 | Уплотнительное кольцо | 1 |
| 05 | M341480 | Болт с внутренним шестигранником | 4 |
| 06 | 4253321 | Кронштейн | 1 |
| 07 | J901400 | Болт | 1 |
| 08 | A852333 | Угловой штуцер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4353073 | Угловой штуцер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
