2-Деталь стрела передний гидролинии рабочего оборудования (1.0m центральный стрела) — HITACHI ZX470LCH-5B

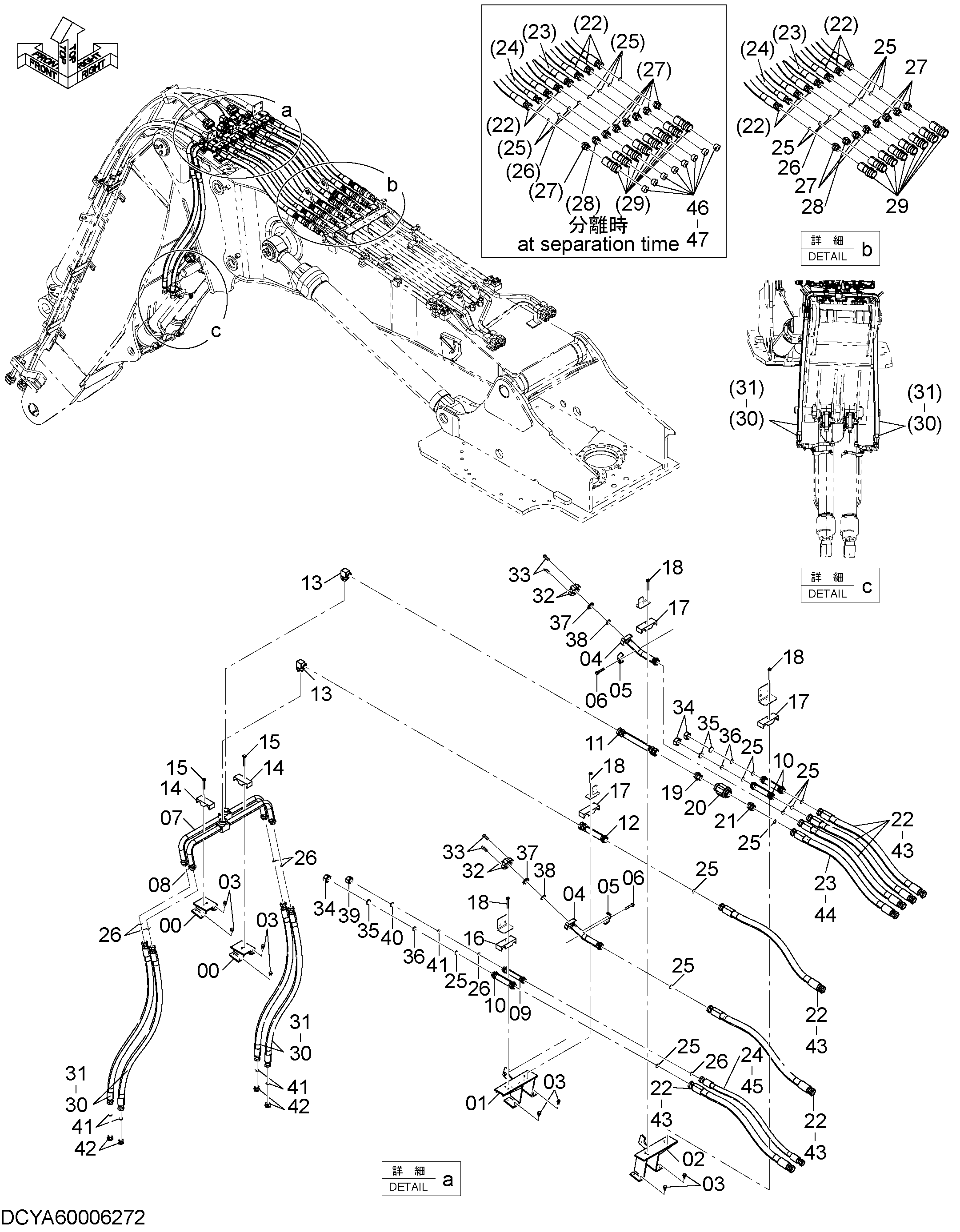

Заводская схема «2-Деталь стрела передний гидролинии рабочего оборудования (1.0m центральный стрела)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40007538 | Кронштейн | 2 |
| 01 | YA40006284 | Кронштейн | 1 |
| 02 | YA40006285 | Кронштейн | 1 |
| 03 | J271230 | Болт с шайбой | 16 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | YA40007535 | Трубка | 2 |
| 05 | 4053698 | Хомут трубки | 2 |
| 06 | J271280 | Болт с шайбой | 2 |
| 06A | J901280 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | YA40007541 | Трубка | 1 |
| 08 | YA40007540 | Трубка | 1 |
| 09 | 9767876 | Трубка | 1 |
| 10 | 9767875 | Трубка | 3 |
| 11 | YA40007539 | Трубка | 1 |
| 12 | 9767878 | Трубка | 1 |
| 13 | 4169593 | Угловой штуцер | 2 |
| 13A | 970860 | Уплотнительное кольцо | 1 |
| 14 | 4205816 | Хомут трубки | 2 |
| 15 | J271290 | Болт с шайбой | 4 |
| 15A | J901290 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 4123053 | Хомут трубки | 1 |
| 17 | 4669726 | Хомут трубки | 3 |
| 18 | J271295 | Болт с шайбой | 8 |
| 18A | J901295 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | 4042035 | Адаптер | 1 |
| 19A | 970860 | Уплотнительное кольцо | 1 |
| 20 | 4665712 | Клапан словретур | 1 |
| 21 | A853100 | Адаптер | 1 |
| 21A | 970860 | Уплотнительное кольцо | 1 |
| 22 | 4427013 | Шланг | 6 |
| 23 | 4602103 | Шланг | 1 |
| 24 | 4649411 | Шланг | 1 |
| 25 | 4187329 | Уплотнительное кольцо | 17 |
| 26 | 4187328 | Уплотнительное кольцо | 7 |
| 27 | A853100 | Адаптер | 7 |
| 27A | 970860 | Уплотнительное кольцо | 1 |
| 28 | A853108 | Адаптер | 1 |
| 28A | 970860 | Уплотнительное кольцо | 1 |
| 29 | 4665540 | Самоуплотняющееся соединение | 8 |
| 30 | 4650194 | Шланг | 4 |
| 31 | YA00009901 | Защита шланга | 4 |
| 32 | 4089703 | Разъёмный фланец | 4 |
| 33 | M341445 | Болт с внутренним шестигранником | 8 |
| 34 | 4188140 | Гайка | 3 |
| 35 | 4189096 | Колпачок | 3 |
| 36 | 4187329 | Уплотнительное кольцо | 3 |
| 37 | 4336672 | Крышка | 2 |
| 38 | 4508805 | Уплотнительное кольцо | 2 |
| 39 | 4188138 | Гайка | 1 |
| 40 | 4189095 | Колпачок | 1 |
| 41 | 4187328 | Уплотнительное кольцо | 5 |
| 42 | 4210056 | Пробка | 4 |
| 43 | YA00009961 | Защита шланга | 6 |
| 44 | YA00010590 | Защита шланга | 1 |
| 45 | YA00009964 | Защита шланга | 1 |
| 46 | 4719674 | Колпачок | 8 |
| 47 | 4467676 | Ленточный зажим | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
