Боковой крышка (наклон) — HITACHI ZX470LCH-5B

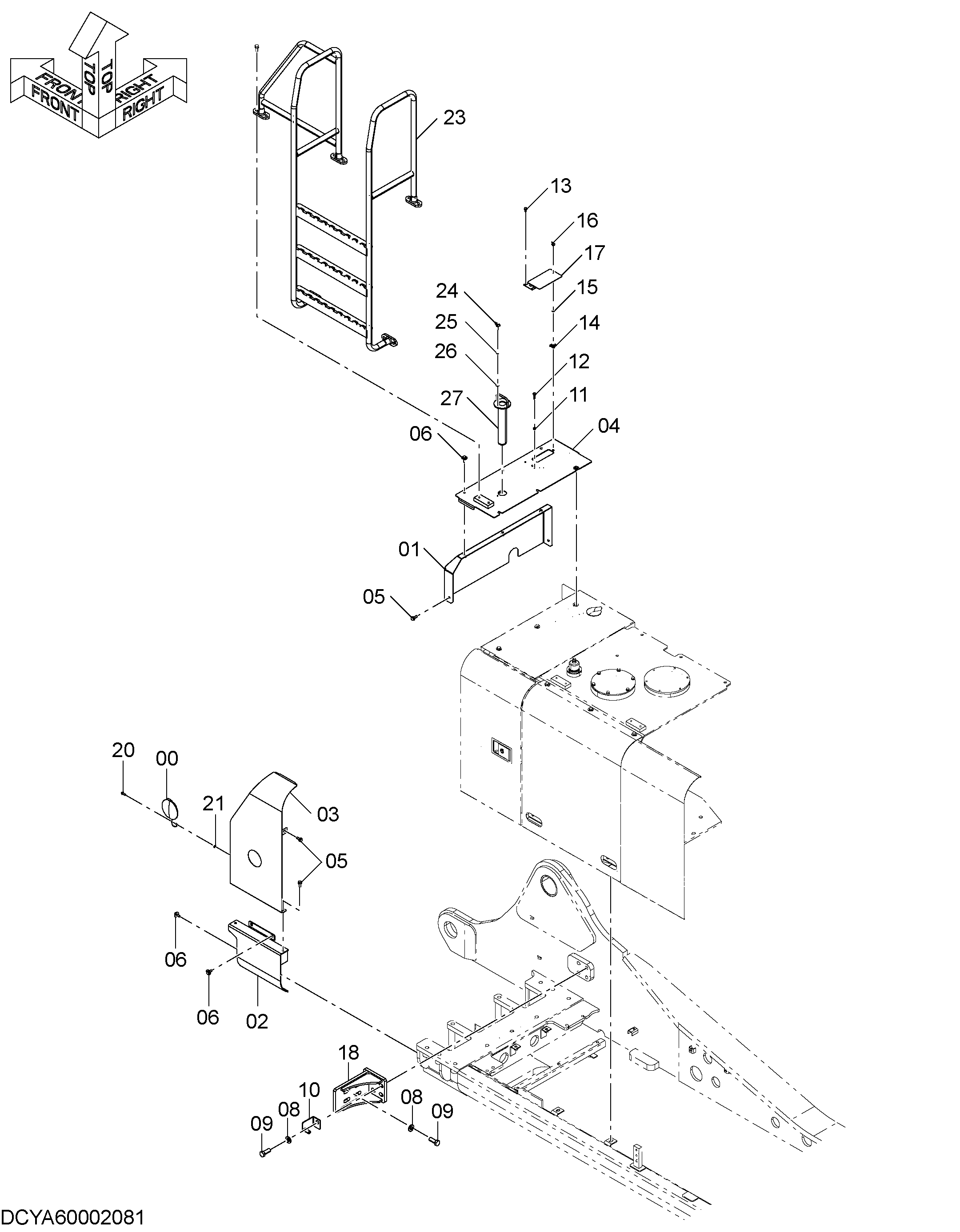

Заводская схема «Боковой крышка (наклон)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8078505 | Колпачок резиновый | 1 |
| 01 | YA40001695 | Крышка | 1 |
| 02 | YA40001696 | Крышка | 1 |
| 03 | YA40001694 | Крышка | 1 |
| 04 | YA40001697 | Крышка | 1 |
| 05 | J271030 | Болт с шайбой | 5 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J281030 | Болт с шайбой | 7 |
| 06A | J901030 | Болт | 1 |
| 06B | 4486055 | Шайба | 1 |
| 08 | J932255 | Болт | 8 |
| 09 | J222022 | Шайба | 8 |
| 10 | 8125125 | Кронштейн | 1 |
| 11 | J950008 | Гайка | 1 |
| 12 | 4642575 | Ограничитель резиновый | 1 |
| 13 | J260820 | Болт с шайбой | 2 |
| 13A | J900820 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | 4712905 | Зажим | 1 |
| 15 | 4712903 | Фиксатор | 1 |
| 16 | 4712904 | Палец | 1 |
| 17 | YA40001698 | Крышка | 1 |
| 18 | YA40001445 | Кронштейн | 1 |
| 20 | J260825 | Болт с шайбой | 1 |
| 20A | J900825 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 21 | J950008 | Гайка | 1 |
| 23 | YA40001713 | Поручень | 1 |
| 24 | M360830 | Болт винг | 1 |
| 25 | A590908 | Пружинная шайба | 1 |
| 26 | A590108 | Плоская шайба | 1 |
| 27 | YA40002931 | Стопорный палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
