Пилотные гидролинии (9) (наклон)(пол) — HITACHI ZX470LCH-5B

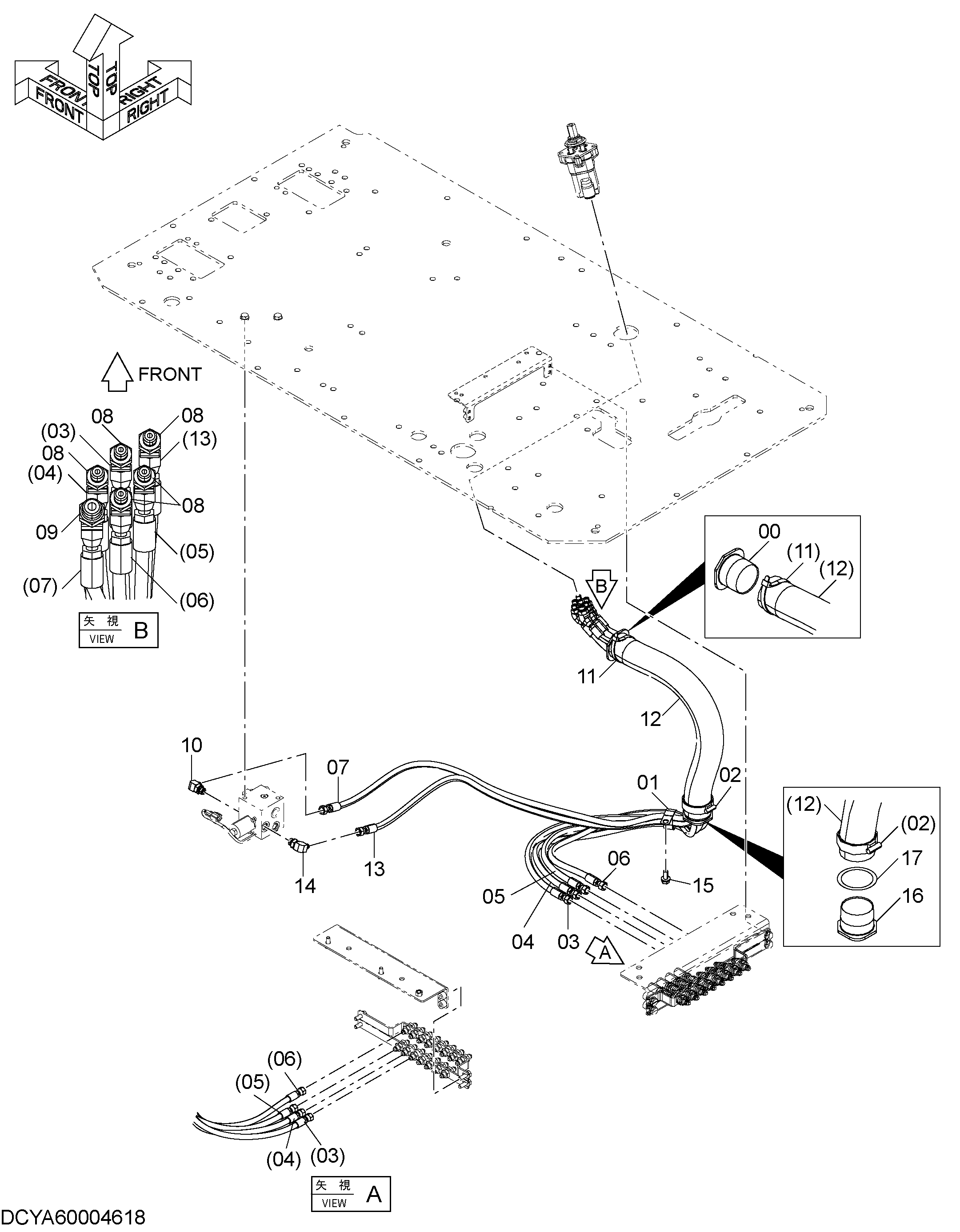

Заводская схема «Пилотные гидролинии (9) (наклон)(пол)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3079728 | Втулка | 1 |
| 01 | 4193848 | Зажим | 1 |
| 02 | 4351774 | Хомут шланга | 1 |
| 03 | 4447638 | Шланг | 1 |
| 04 | 4447641 | Шланг | 1 |
| 05 | 4463085 | Шланг | 1 |
| 06 | 4465552 | Шланг | 1 |
| 07 | 4714862 | Шланг | 1 |
| 08 | A852223 | Угловой штуцер | 5 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852233 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852333 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4121859 | Ленточный зажим | 2 |
| 12 | 4629782 | Шланг | 1 |
| 13 | 4714863 | Шланг | 1 |
| 14 | A852333 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | J271025 | Болт с шайбой | 1 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | YA00000261 | Втулка | 1 |
| 17 | YA00000262 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
