Шланг защита от разрыва клапан (рукоять)(2) — HITACHI ZX470LCH-5B

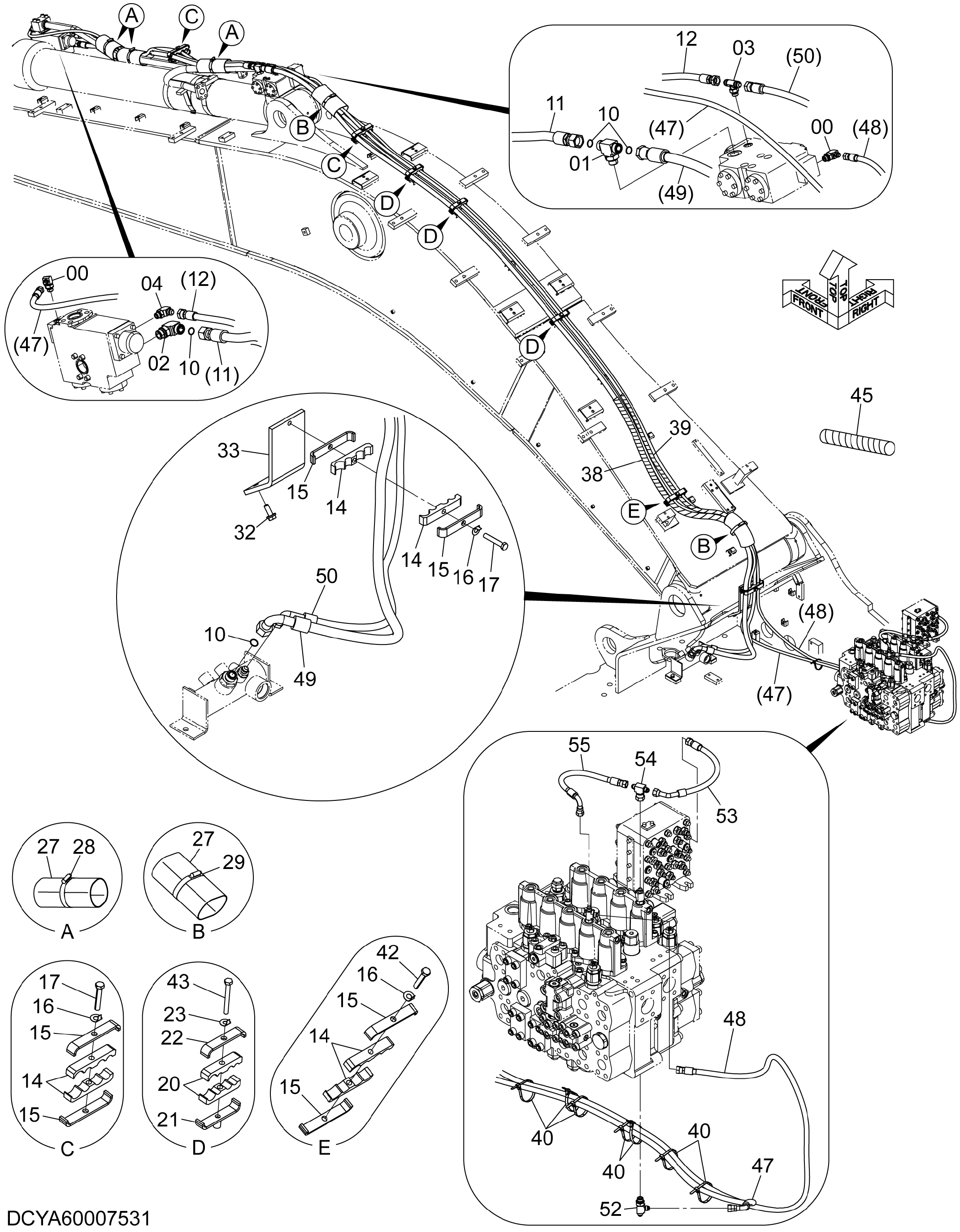

Заводская схема «Шланг защита от разрыва клапан (рукоять)(2)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852333 | Угловой штуцер | 2 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | A853566 | Тройник | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | A853366 | Угловой штуцер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | A852534 | Тройник | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852334 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 4 |
| 11 | YA00009176 | Шланг | 1 |
| 12 | YA00009175 | Шланг | 1 |
| 14 | 4335756 | Хомут шланга | 8 |
| 15 | 4335755 | Хомут | 8 |
| 16 | A590412 | Шайба тонгуед | 4 |
| 17 | J901270 | Болт | 3 |
| 20 | 4321237 | Хомут шланга | 6 |
| 21 | 9757556 | Кронштейн | 3 |
| 22 | 4287587 | Хомут | 3 |
| 23 | A590410 | Шайба тонгуед | 3 |
| 27 | 4155962 | Резиновая прокладка | 5 |
| 28 | 4351924 | Хомут шланга | 3 |
| 29 | 4351923 | Хомут шланга | 2 |
| 32 | J271235 | Болт с шайбой | 2 |
| 32A | J901235 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | 4720419 | Кронштейн | 1 |
| 38 | 4358014 | Трубка | 1 |
| 39 | 4358013 | Трубка | 1 |
| 40 | 4121859 | Ленточный зажим | 7 |
| 42 | J901265 | Болт | 1 |
| 43 | J901095 | Болт | 3 |
| 45 | 4327293 | Трубка спирал | 2 |
| 47 | 4720432 | Шланг | 1 |
| 48 | 4720433 | Шланг | 1 |
| 49 | 4720430 | Шланг | 1 |
| 50 | 4720431 | Шланг | 1 |
| 52 | A852433 | Тройник | 1 |
| 52A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | 4605368 | Шланг | 1 |
| 54 | 4226236 | Соединительный штуцер | 1 |
| 55 | 4229857 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
