2-Деталь стрела передний шланг защита от разрыва клапан трубопроводы (1.0m сентер стрела) — HITACHI ZX470LCH-5B

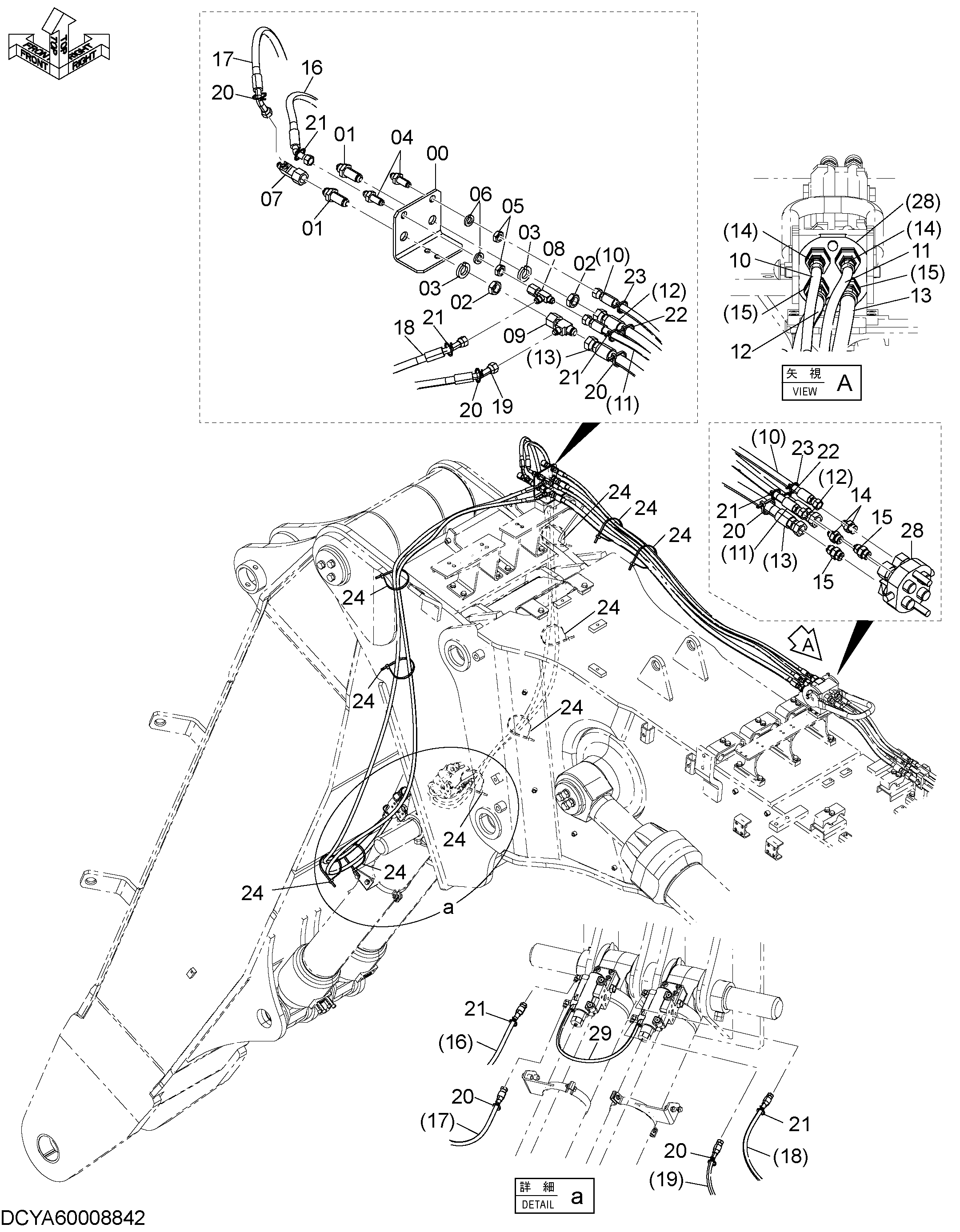

Заводская схема «2-Деталь стрела передний шланг защита от разрыва клапан трубопроводы (1.0m сентер стрела)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00010005 | Кронштейн | 1 |
| 01 | 4315207 | Адаптер | 2 |
| 02 | 4316589 | Гайка | 2 |
| 03 | J257220 | Пружинная шайба | 2 |
| 04 | 4202532 | Адаптер | 2 |
| 05 | 4202531 | Гайка | 2 |
| 06 | A590914 | Пружинная шайба | 2 |
| 07 | 4624066 | Соединительный штуцер | 1 |
| 08 | 4246672 | Соединительный штуцер | 1 |
| 09 | 4440021 | Соединительный штуцер | 1 |
| 10 | 4707753 | Шланг | 1 |
| 11 | 4707752 | Шланг | 1 |
| 12 | 4327899 | Шланг | 1 |
| 13 | YA00014487 | Шланг | 1 |
| 14 | 4209765 | Адаптер | 2 |
| 14A | U10778U | Уплотнительное кольцо | 1 |
| 15 | 4236730 | Адаптер | 2 |
| 15A | U10778U | Уплотнительное кольцо | 1 |
| 16 | YA00014488 | Шланг | 1 |
| 17 | YA00014489 | Шланг | 1 |
| 18 | YA00014490 | Шланг | 1 |
| 19 | YA00014491 | Шланг | 1 |
| 20 | 4629639 | Ленточный зажим | 6 |
| 21 | 4629640 | Ленточный зажим | 6 |
| 22 | 4629641 | Ленточный зажим | 2 |
| 23 | 4629642 | Ленточный зажим | 2 |
| 24 | 4121859 | Ленточный зажим | 10 |
| 28 | YA00014641 | Муфта | 1 |
| 29 | 4726272 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
