Пилотные гидролинии (удлинитель)(2) — HITACHI ZX470LCH-5B

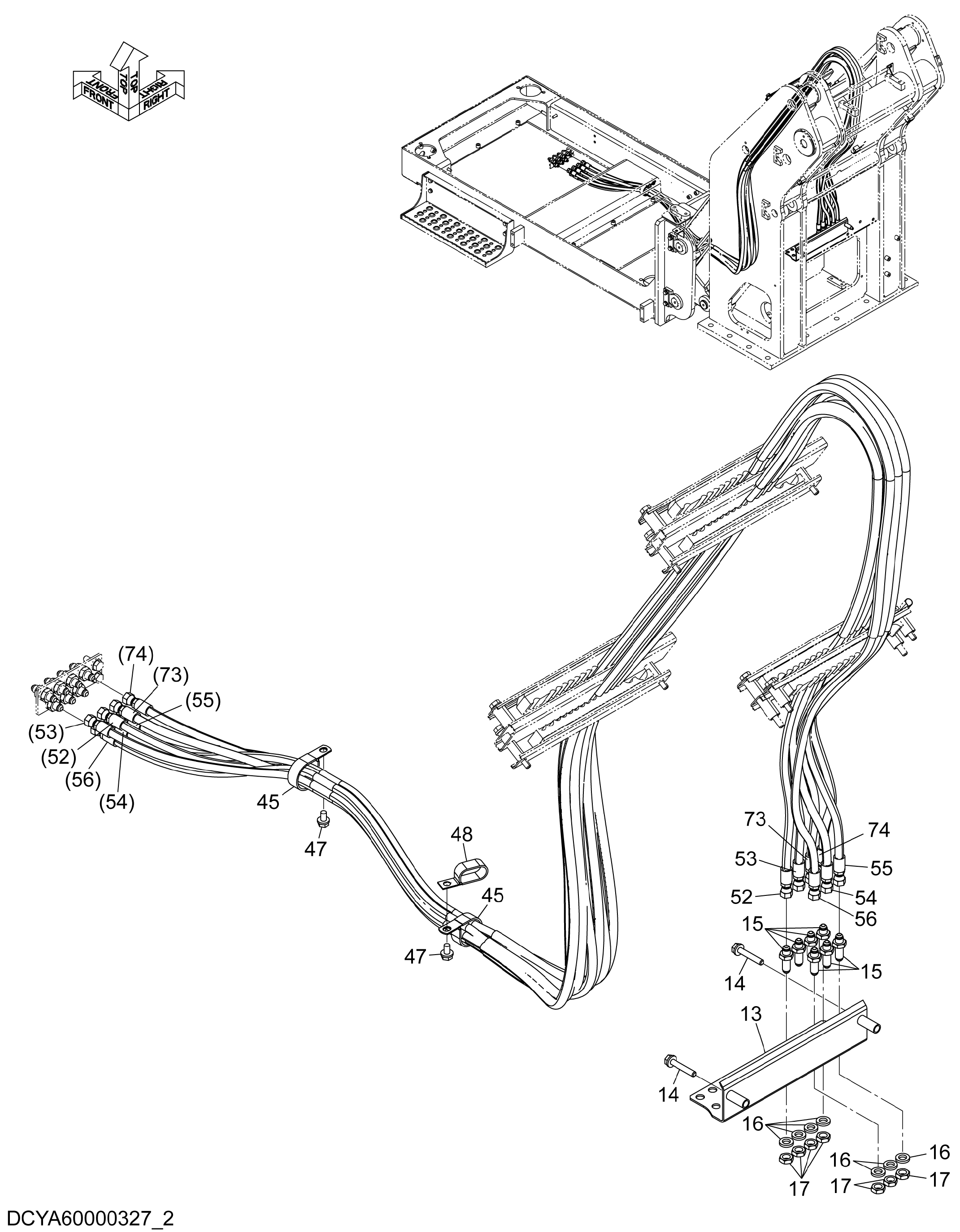

Заводская схема «Пилотные гидролинии (удлинитель)(2)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 13 | 8123178 | Кронштейн | 1 |
| 14 | J271060 | Болт с шайбой | 2 |
| 14A | J901060 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4202532 | Адаптер | 7 |
| 16 | A590914 | Пружинная шайба | 7 |
| 17 | 4202531 | Гайка | 7 |
| 45 | 4190265 | Зажим | 2 |
| 47 | J271020 | Болт с шайбой | 2 |
| 47A | J901020 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 48 | 4192034 | Зажим | 1 |
| 52 | YA60000261 | В сборе шланг | 1 |
| 52A | 4698922 | Шланг | 1 |
| 52B | 4327293 | Трубка спирал | 4 |
| 53 | YA60000262 | В сборе шланг | 1 |
| 53A | 4698923 | Шланг | 1 |
| 53B | 4327293 | Трубка спирал | 4 |
| 54 | YA60000263 | В сборе шланг | 1 |
| 54A | YA00000314 | Шланг | 1 |
| 54B | 4327293 | Трубка спирал | 4 |
| 55 | YA60000264 | В сборе шланг | 1 |
| 55A | YA00000315 | Шланг | 1 |
| 55B | 4327293 | Трубка спирал | 4 |
| 56 | YA60000265 | В сборе шланг | 1 |
| 56A | YA00000316 | Шланг | 1 |
| 56B | 4327293 | Трубка спирал | 4 |
| 73 | YA60000282 | В сборе шланг | 1 |
| 73A | 4718299 | Шланг | 1 |
| 73B | 4327293 | Трубка спирал | 4 |
| 74 | YA60000283 | В сборе шланг | 1 |
| 74A | 4718300 | Шланг | 1 |
| 74B | 4327293 | Трубка спирал | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
