Топливные трубопроводы (3) — HITACHI ZX470LCH-5B

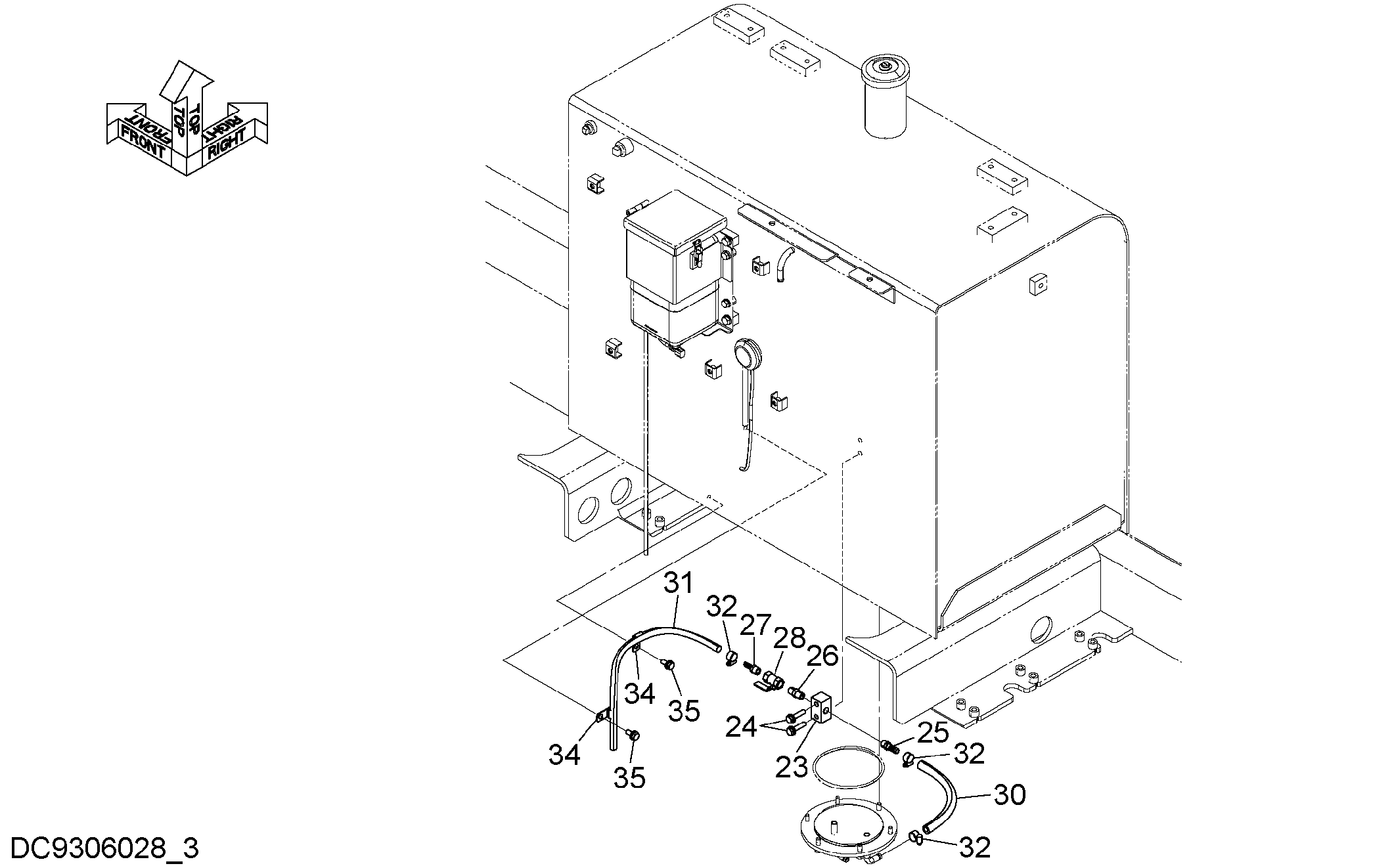

Заводская схема «Топливные трубопроводы (3)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 23 | 4648394 | Блок | 1 |
| 24 | J271045 | Болт с шайбой | 2 |
| 24A | J901045 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 4649401 | Адаптер | 1 |
| 26 | 94-1702 | Адаптер | 1 |
| 27 | 4489396 | Адаптер | 1 |
| 28 | 4209782 | Шаровой клапан | 1 |
| 30 | 4714749 | Топливный шланг | 1 |
| 31 | 4642573 | Топливный шланг | 1 |
| 32 | 4514699 | Хомут шланга | 3 |
| 34 | 4190275 | Зажим | 2 |
| 35 | J271025 | Болт с шайбой | 2 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
