Лубрикатор короб — HITACHI ZX470LCH-5B

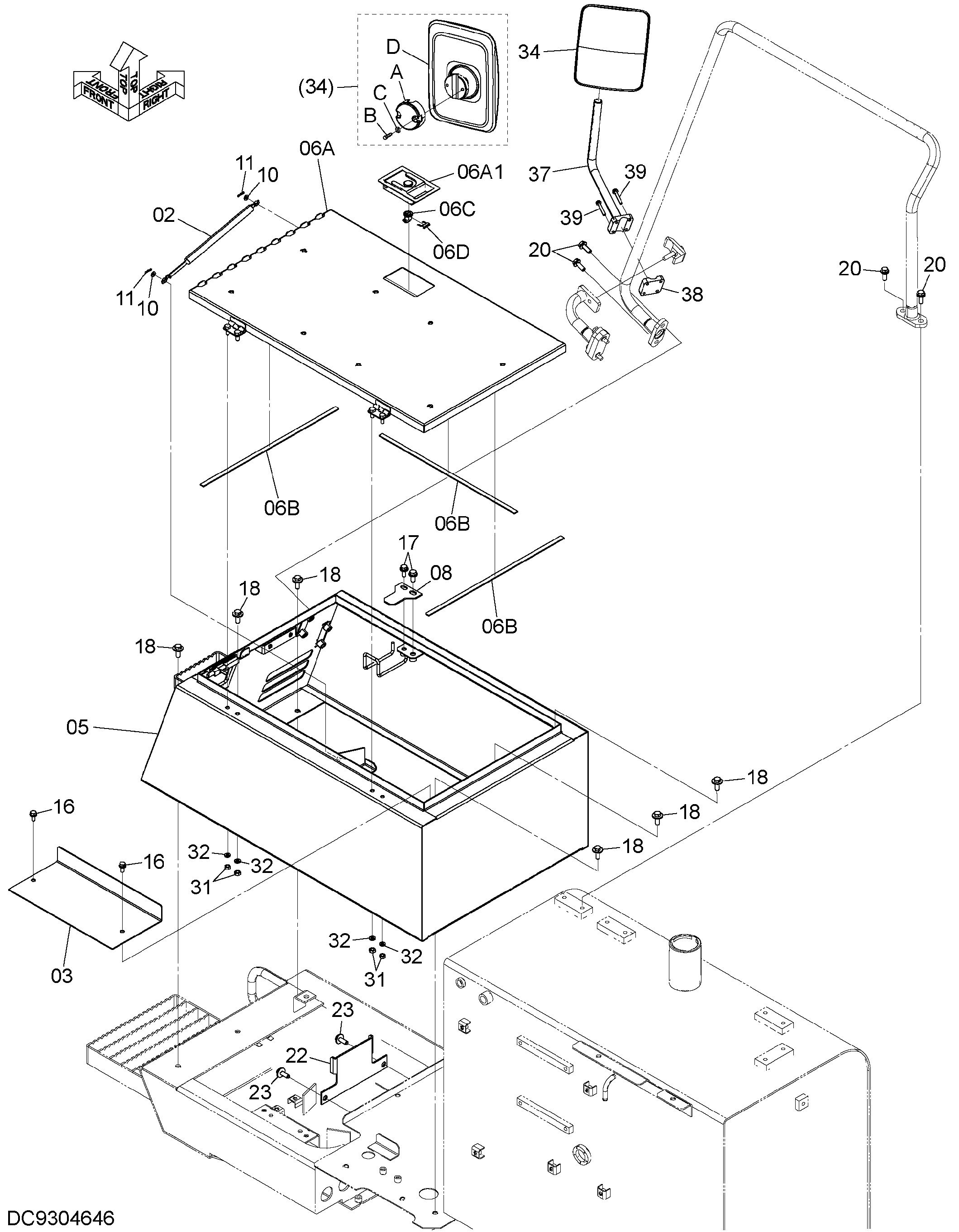

Заводская схема «Лубрикатор короб» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4487511 | Гидроцилиндр | 1 |
| 03 | 9768287 | Крышка | 1 |
| 05 | 5012528 | Крышка | 1 |
| 06 | YA60000568 | Крышка | 1 |
| 06A | 7051248 | Крышка | 1 |
| 06A1 | 4409395 | Замок | 1 |
| 06B | 4606241 | Резиновая прокладка | 3 |
| 06C | 4409396 | Гидроцилиндр. блокировка | 1 |
| 06D | 4461342 | Зажим | 1 |
| 08 | 4605339 | Ограничитель | 1 |
| 10 | A590108 | Плоская шайба | 2 |
| 11 | 4022697 | Стопорный палец | 2 |
| 16 | J271025 | Болт с шайбой | 2 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | J271230 | Болт с шайбой | 2 |
| 17A | J901230 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | J281235 | Болт с шайбой | 6 |
| 18A | J901235 | Болт | 1 |
| 18B | 4249324 | Шайба | 1 |
| 20 | J271235 | Болт с шайбой | 4 |
| 20A | J901235 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 23 | J281235 | Болт с шайбой | 2 |
| 23A | J901235 | Болт | 1 |
| 23B | 4249324 | Шайба | 1 |
| 31 | J950010 | Гайка | 4 |
| 32 | A590910 | Пружинная шайба | 4 |
| 34 | 4675257 | Зеркало | 1 |
| 34A | YA00003621 | Держатель | 1 |
| 34B | YA00003622 | Болт | 2 |
| 34C | YA00003623 | Шайба | 2 |
| 37 | YA40001224 | Стойка | 1 |
| 38 | 4376895 | Хомут | 1 |
| 39 | J260850 | Болт с шайбой | 4 |
| 39A | J900850 | Болт | 1 |
| 39B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
