Пилотные гидролинии (3)MB — HITACHI ZX470LCH-5B

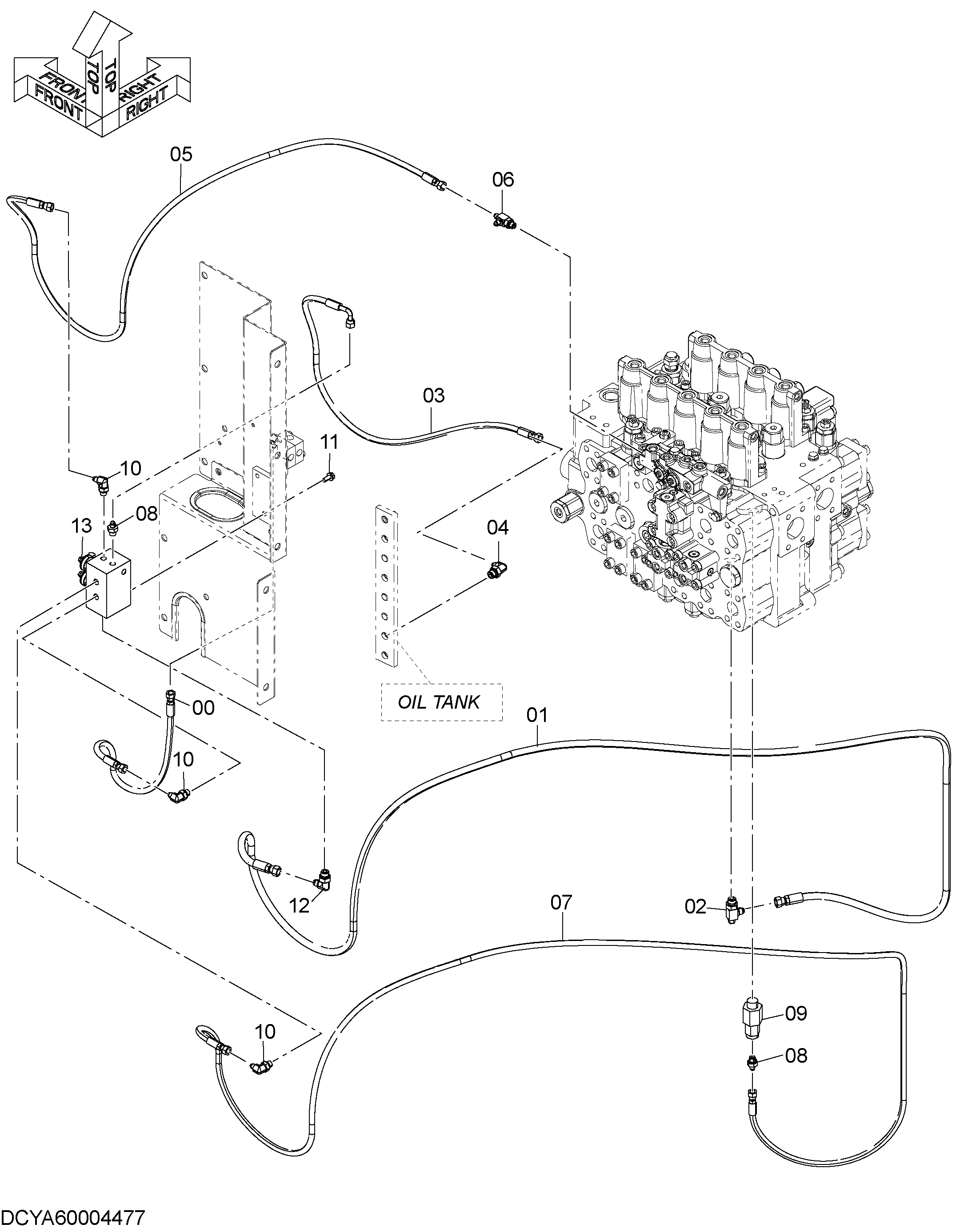

Заводская схема «Пилотные гидролинии (3)MB» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4437292 | Шланг | 1 |
| 01 | YA00006783 | Шланг | 1 |
| 02 | A852433 | Тройник | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | YA00006784 | Шланг | 1 |
| 04 | A852332 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | YA00006785 | Шланг | 1 |
| 06 | A852422 | Тройник | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | YA00006786 | Шланг | 1 |
| 08 | A852122 | Адаптер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | YA00005501 | Предохранительный клапан | 1 |
| 10 | A852322 | Угловой штуцер | 3 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | J260820 | Болт с шайбой | 2 |
| 11A | J900820 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 12 | A852333 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 9221095 | Электромагнитный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
